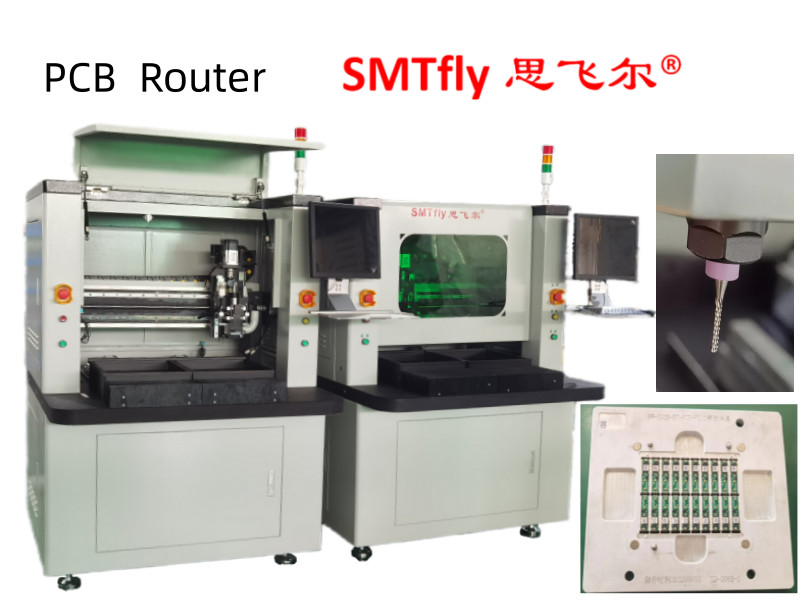

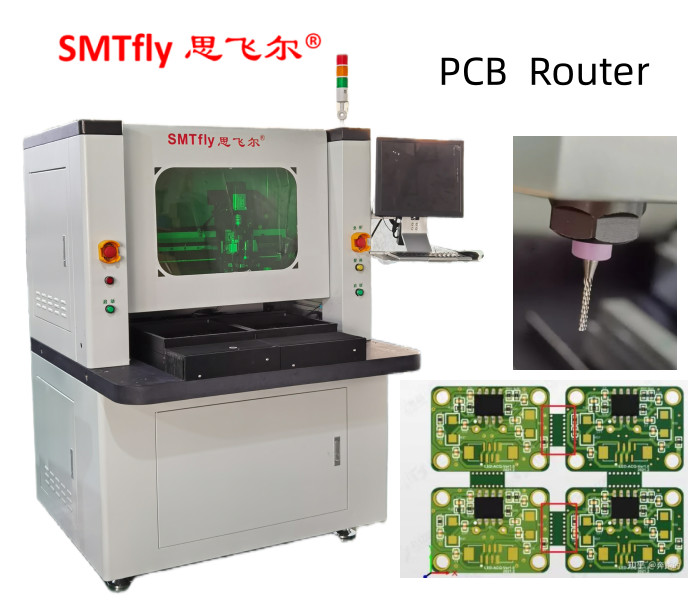

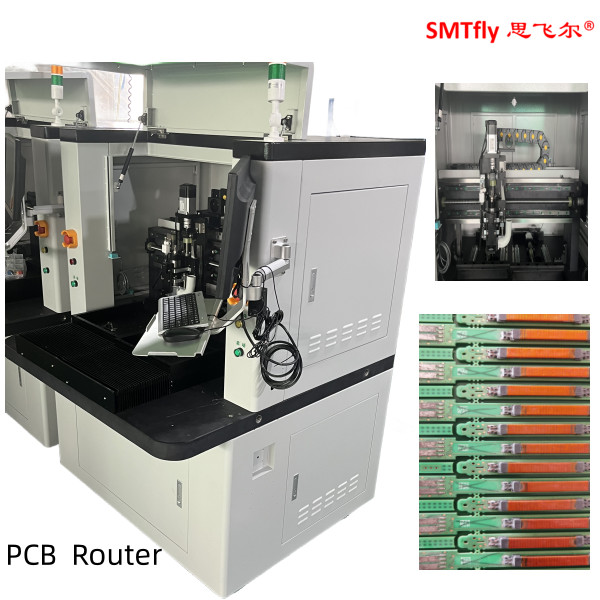

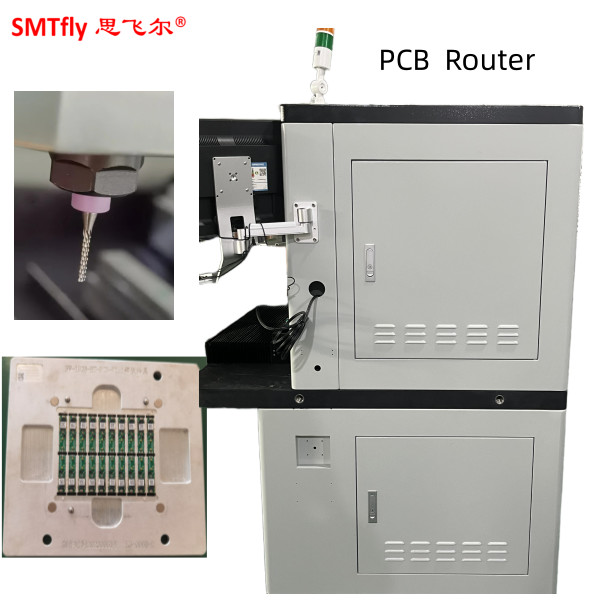

Depaneling PCB dla przemysłu komputerowego z precyzją osi 0,001 mm
Sprzęt
SPINDLE Węzeł i inwerter Morning Star
CCD: Kamery przemysłowe linii Sony 520
LENS: Komputacja EX2C
Śruby: TBI Przywóz śrub kulkowych precyzyjnych
Wskazówka: rozszerzanie HIWIN
Silnik z serii JiaBao LCF
Karta kontrolna I/O: HFC PCI-9074
Karta sterowania kierowcą: HFC PCI-9074
Karta I/O: PCI-9074-64 sztuk/-38 sztuk
Czyszczenie statyczne: seria STATIC-ST401A
Komputer: RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G)
Interfejs maszynowy: AOC LCD17", mysz Logitech
oprogramowanie
| System sterowania | Windows XP Professional (Service3, v.3244) |
| Operacja GUI | Chiński Windows XP |
| Edycja programu | Wstawione |
| System widzenia | CCD AOTU offset |
| System sterowania | F1.0.2 wersja |
Parametry wydajności
Ogólnie
Wymiary: 1220mm*1450mm*1420mm
Waga: 550 kg
Zmiana wysokości: 60~110 mm
Manipulator
Typ silnika: seria JiaBao
Powtarzalność pozycjonowania: 0,001 mm
Obszar roboczy osi (maksymalnie): 680 mm*360 mm*50 mm
Stacja pracy
Zawieszenie PCB: standardowe,specjalizacja
Nakładanie/wyładowanie PCB: ręczne
Rozmiar PCB (maksymalnie): 322mm*322mm
grubość PCB (maksymalna): 5 mm
Wyposażenie
Opewnienie sztywności: standardowe
Wyroby i urządzenia: maszyny
Silnik węzłowy
Moc: 400 W
Węzeł: 50000 obr./min.
Ochrona: chłodzenie własne/wietrzne
Wymiana cięcia: Specjalizacja
Zdolność routingu
Prędkość cięcia: 100 mm/s
Prędkość jazdy (maks.): 3000 mm/s
Dokładność cięcia:00,01 mm
System próżniowy
Moc próżniowa:2.2KW AC 380V
Płyty próżniowe
Usługi komunalne
Moc: 2,2 kW AC380V
Wypływ powietrza: 2~5 kg/cm2
Programowanie
Edycja programu:Inline
Edycja funkcji: linia, łuk, okrąg, krzywa U
Przechowywanie programów: dysk twardy
System widzenia: SONE kolor CCD
obróbka fresowa: AUTO
Ustawienie próżni: AUTO
Monitory operacyjne
Wskaźnik: Wskaźnik Stan maszyny
Kontrola narzędzia: automatyczne wykrywanie żywotności narzędzia, wykorzystanie badań czasowych
Ochrona silnika: Funkcja ochrony przed przegrzaniem, przeciążeniem, niskim napięciem
sprawdzenie przeciążenia silnika: przeciążenie, linia jest prawidłowa, funkcja ochrony niskiego napięcia
Czas użytkowania narzędzia:
Statystyka danych: odrębny model tablicy, oddzielne liczenie, różne metody liczenia
Zapis błędów: Oprogramowanie automatycznie rejestruje wszystkie alarmy pamięci maszyn
III. Dokładność
Dokładność osi: 0,001 mm
Dokładność cięcia: 0,1 mm
IV. Bezpieczeństwo
Ochrona powierzchni roboczej: z czterema zabezpieczeniami
Czujnik drzwi: czujnik mikrowyłącznika drzwi bezpieczeństwa przedniego i tylnego (nieobowiązkowe)
Przycisk zatrzymania wymagań
3.Opis funkcji
1) X10 zoom-in image ułatwia programowanie i zwiększa dokładność ustawienia punktu
2) Dwa przesuwane stoły zapewniają jednoczesne ruchy wchodzące i wychodzące w celu skrócenia czasu przyczepiania dla lepszej wydajności.
3) System przesunięcia AUTO MARK. Obraz CCD może sprawdzać i symulować ścieżkę lub trasę, aby zmniejszyć niepotrzebne błędy przed cięciem
4) Bit routingu automatycznie podnosi i przesyła do następnego zaprogramowanego punktu, a następnie cięcia, aby wydłużyć czas życia bit routingu
5) Projektowanie drzwi bezpieczeństwa w przemyśle
6) Obraz CCD mógłby sprawdzić i symulować ścieżkę lub trasy, aby zmniejszyć niepotrzebne błędy przed cięciem
4.Zastosowanie
wiertarka
