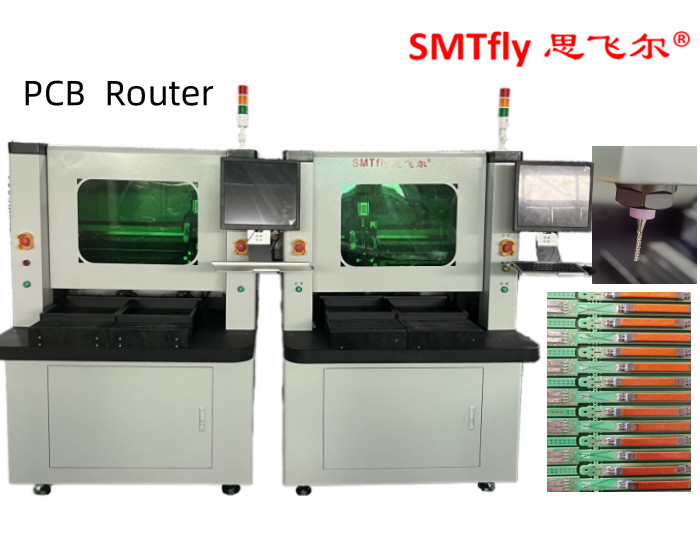

Router separatora PCB z 12-miesięczną gwarancją i szkoleniem zamorskim
1. PCBRozsadzającyFunkcja routera
Powiększenie obrazu 1.X10 ułatwia programowanie i zwiększa dokładność ustawiania punktów.

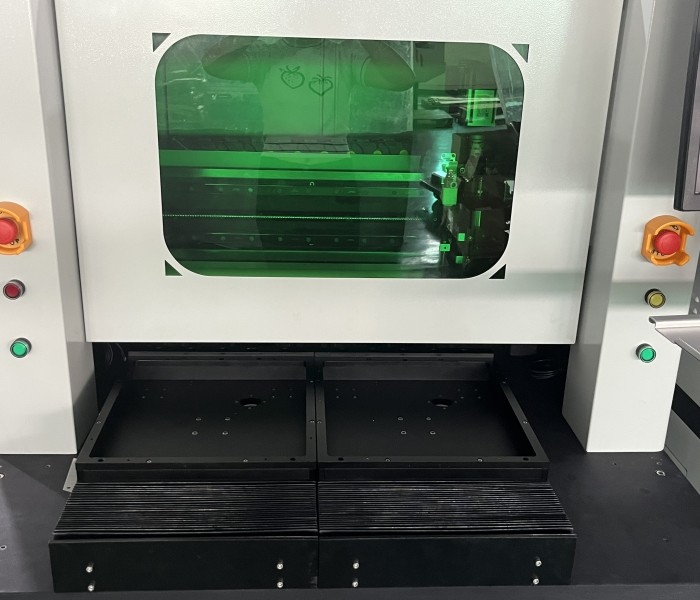

2.Dwa przesuwne stoły zapewniają jednoczesne wsuwanie i wysuwanie, aby skrócić czas sklejania i zwiększyć produktywność.
3. System offsetu AUTO MARK. Obraz CCD może sprawdzać i symulować ścieżkę lub trasowanie, aby zmniejszyć niepotrzebne błędy przed cięciem.

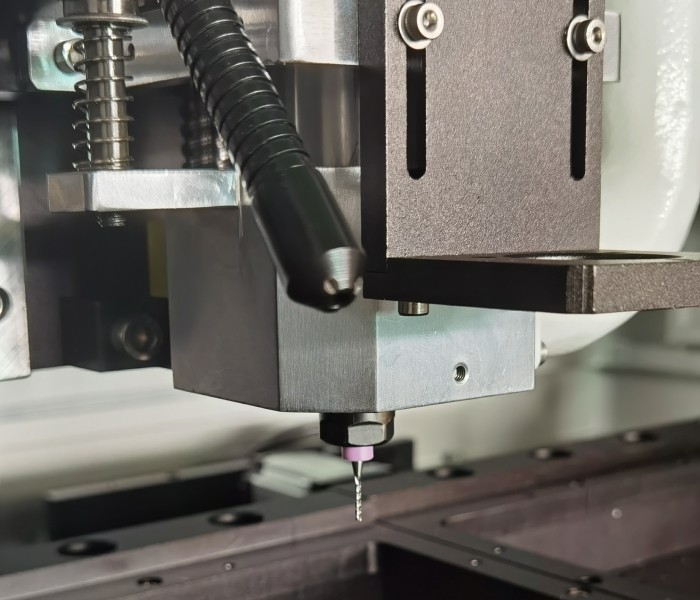

4. Ma sprawdzanie żywotności bitów trasowania i system alarmowy, aby przypomnieć operatorowi o zmianie bitów trasowania po zakończeniu cięcia 120M.I frezowanie pierwsze 2 mm przecina pierwszy punkt frezowania, środkowe 2 mm przecina drugi punkt frezowania, ostatnie 2 mm przecina trzeci punkt frezowania, aby zwiększyć jego żywotność.
5. Obraz CCD może sprawdzać i symulować ścieżkę lub trasowanie, aby zmniejszyć niepotrzebne błędy przed cięciem.
2. Router depanujący PCB Zalety
1. Używając podwójnego urządzenia wsuwanego na miejsce, skróć czas oczekiwania na cięcie, zwiększ wydajność produkcyjną.
2. Unikaj sztucznej klapy spowodowanej pękaniem cyny i uszkodzenia części oraz innymi problemami.
3. Unikaj używania tępych lub fałdowych, powstałych w wyniku naprężeń mechanicznych.
4. Nadaje się do wykończonego łuku płyty i cięcia linii.
5. Nadaje się do małych kawałków końcowego cięcia, płyty bazowej telefonu komórkowego, PDA, karty interfejsu PC i tak dalej.
3. Lista części routera do depanowania płytek drukowanych
| I. Sprzęt | |
| WRZECIONO | Wrzeciono KAVO |
| CCD | Kamery przemysłowe z linii Sony 520 |
| OBIEKTYW | Komputer EX2C |
| Śruba | Import śrub kulowych TBI Precision |
| Przewodnik | HIWIN poszerzenie Zaimportowana prowadnica liniowa |
| SILNIK | Seria Jiabao LCF |
| KARTA STEROWANIA WE/WY | HFC PCI-9074 |
| KARTA KONTROLI KIEROWCY | HFC PCI-9074 |
| KARTA WE/WY | PCI-9074-64szt/-38szt |
| Czyszczenie statyczne | Seria STATIC-ST401A |
| Komputer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interfejs maszyny | AOC LCD17", mysz Logitech |
| 2. oprogramowanie | |
| System sterowania | Windows XP Professional (Service3,v.3244) |
| GUI operacji | Angielski Windows XP |
| Edycja programu | W linii |
| System wizyjny | Przesunięcie CCD AOTU |
| System sterowania | Wersja F 1.2.88 |
4. Router do depanowania PCB Parametry
| Ogólny | |
| Wymiary (szer. * głęb. * wys.) | 1370 mm * 1650 mm * 1450 mm |
| Waga | 650 kg |
| Przesunięcie wysokości | 60~110mm |
| Manipulator | |
| Typ silnika | Seria Jiabao |
| Powtarzalność pozycjonowania | 0,001 mm |
| Obszar roboczy osi (maks.) | 830mm*580mm*50mm |
| Stanowisko pracy | |
| Mocowanie PCB | standard, specjalizacja |
| Ładowanie/rozładowywanie PCB | podręcznik |
| Rozmiar PCB (maks.) | 320*320mm |
| Grubość PCB (maks.) | 5mm |
| Mocowanie | |
| Mocowanie sztywności | Użyj oprawy klienta |
| Mocowanie mocowania | maszyneria |
| Silnik wrzeciona | |
| Moc | 150W |
| Wrzeciono | 60000 obr/min |
| Chronić | chłodzenie własne/wiatrowe |
| Zmień frez | Specjalizacja |
| Możliwość routingu | |
| Prędkość cięcia (maks.) | 80mm/s |
| Prędkość jazdy (maks.) | 2500mm/s |
| Precyzja cięcia | 0,01 mm |
| System próżniowy | |
| Moc próżni | 3,5 kW AC 380 V |
| Próżnia | pion |
| Narzędzia | |
| Moc | 2,0 kW AC380V |
| Dopływ powietrza | 4-6 kg/cm2 |
| Programowanie | |
| Edycja programu | W linii |
| Edycja funkcji | Linia, łuk, okrąg, krzywa U |
| Przechowywanie programu | dysk twardy |
| System wizyjny | SONE kolor CCD |
| przesunięcie frezu | AUTOMATYCZNY |
| Konfiguracja próżni | AUTOMATYCZNY |
| Monitory operacyjne | |
| Wskaźnik | Wskaźnik stanu maszyny |
| kontrola narzędzia | Automatyczne wykrywanie żywotności narzędzia, wykorzystanie testowania czasu |
| Ochrona silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem; |
| kontrola przeciążenia silnika | Mają przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem; |
| Czas użytkowania narzędzia | Automatyczna detekcja żywotności narzędzia, |
| Statystyka danych | Oddzielny model płytki, liczenie oddzielające, różne metody liczenia |
| Zapis błędów | Oprogramowanie automatycznie rejestruje wszystkie alarmy pamięci maszyn |
| III.Dokładność | |
| Dokładność osi | 0,001 mm |
| Precyzja cięcia | 0.1mm |
| IV.Bezpieczeństwo | |
| Ochrona obszaru roboczego | Z czterema uszczelnionymi zabezpieczeniami |
| Czujnik drzwi | Czujnik mikroprzełącznika drzwi bezpieczeństwa przednich i tylnych (opcja) |
| Przycisk zatrzymania awaryjnego |
Dlaczego właśnie my
1 .Inżynierowie dostępni do obsługi maszyn za granicą.
Inżynierowie mogą zostać wysłani do innych krajów w celu szkolenia maszyn i zaoferowania wsparcia technicznego.
2 .Roczna gwarancja na maszyny z wyjątkiem akcesoriów.
Solidna konstrukcja ramy i japońskie stalowe ostrza uzyskały dobre oceny i uznanie przez klientów z zagranicy.Części do wymiany w ramach gwarancji oferujemy bezpłatnie, klienci ponoszą jedynie koszty transportu.
3 .Skuteczna obsługa klienta.
Wszyscy razem jesteśmy silniejsi i mądrzejsi niż ktokolwiek z nas z osobna.Aby odnieść sukces, musimy przyjąć odpowiedzialność, współpracować ze współpracownikami i działami, skutecznie komunikować się ze sobą, wzbudzać entuzjazm i uczestniczyć w podejmowaniu decyzji.Być łatwo osiągalnym dla klientów i udzielać szybkich odpowiedzi w celu rozwiązania ich problemów i tworzenia wartości dla klientów
4 .Dojrzała technika i prekursor w przetwarzaniu sprawiają, że maszyny są wysokiej jakości.
Jako największa fabryka w południowych Chinach, mamy 12-letnie doświadczenie w maszynach do oddzielania PCB i maszynach do lutowania.Frezarka do PCB
Nasz zespół badawczo-rozwojowy stale aktualizuje istniejące maszyny, aby sprostać trendowi rozwoju rynku
