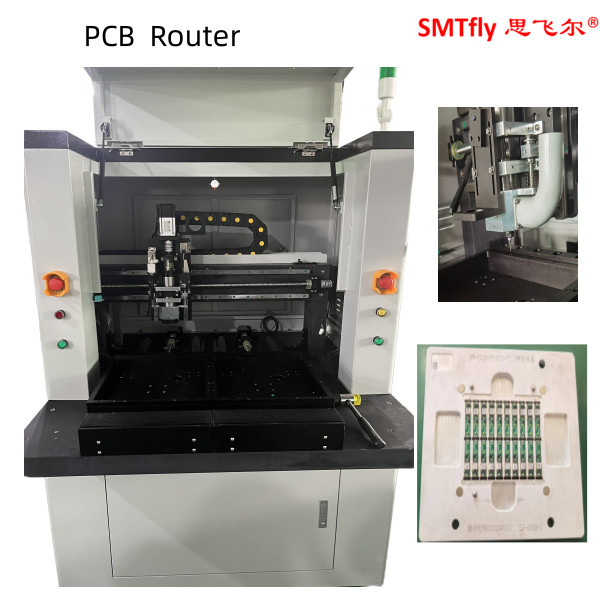

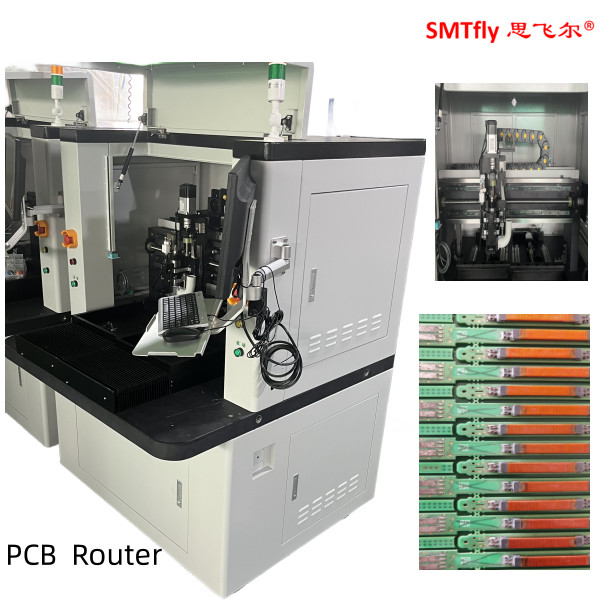

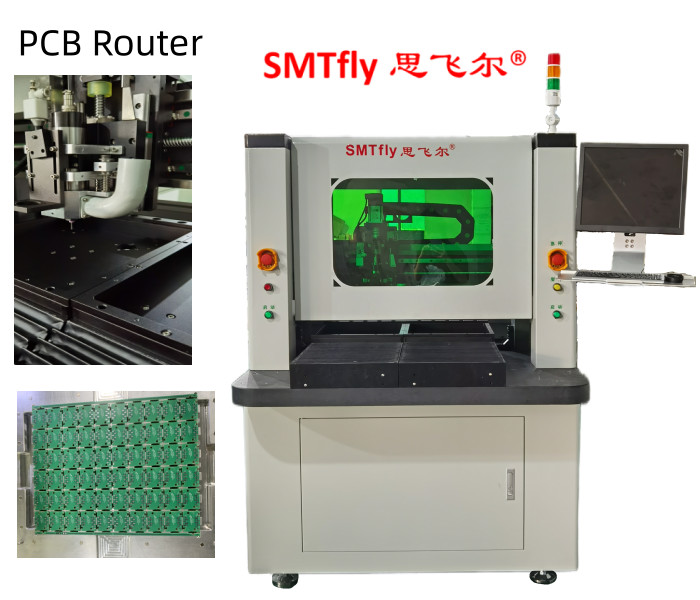

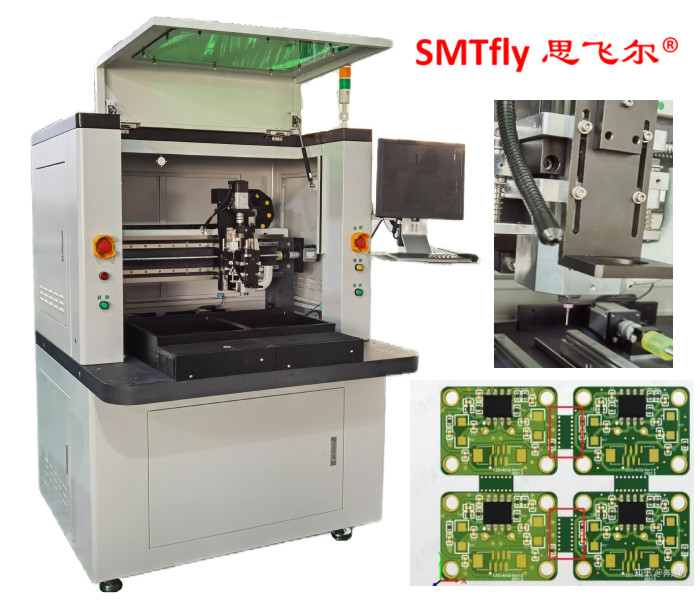

PCB Depaneling CNC PCB Router Machine z podwójnym stołem roboczym,PCB DepanelizerProfil:
CW-F01 automatyczna maszyna do cięcia wizualnego jest najnowszym projektowanym produktem wysokiej technologii nowej generacji, z automatyczną funkcją identyfikacji i korekcji wizualnej (Machine Vision),stosowane przez wysokiej dokładności serwo napędu systemu Panasonic do szybkiego i precyzyjnego pozycjonowania, z dokładnością maksymalną 0,001 mm, aby zapewnić wysoką jakość cięcia i wysoką wydajność.
Specyfikacja Oprogramowanie
|
System sterowania |
Windows XP Professional (Service3, v.3244) |
|
Operacja GUI |
Chiński Windows XP |
|
Edycja programu |
Wstawione |
|
System widzenia |
CCD AOTU offset |
|
System sterowania |
F1.0.2 wersja |
Sprzęt:
SPINDLE Węzeł i inwerter Morning Star
|
CCD |
Kamery przemysłowe Sony 520 |
|
LENS |
Komputacja EX2C |
|
Wyrzuć. |
TBI Przywóz śrubokrętów kulkowych precyzyjnych |
|
Przewodnik |
HIWIN rozszerzanie Importowane liniowe szyny przewodnicze |
|
MOTOR |
Seria JiaBao LCF |
|
Karta kontrolna I/O |
HFC PCI-9074 |
|
Karta sterowania kierowcą |
HFC PCI-9074 |
|
Karta I/O |
PCI-9074-64 sztuk/-38 sztuk |
|
Czyszczenie statyczne |
STATIC-ST401A serii |
|
Komputer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G |
|
Interfejs maszynowy |
AOC LCD17, mysz Logitech |
Parametry działania:
|
Ogólnie |
|
|
Wymiary ((W*D*H) |
1220 mm*1450 mm*1420 mm |
|
Waga |
550 kg |
|
Zmiana wysokości |
60~110 mm |
|
Manipulator |
|
|
Rodzaj silnika |
Seria JiaBao |
|
Powtarzalność pozycjonowania |
00,001 mm |
|
Obszar roboczy osi ((max)) |
680 mm*360 mm*50 mm |
|
Stacja pracy |
|
|
Stacja pracy |
Standard, specjalizacja |
|
Nakładanie/wyładowanie PCB |
podręcznik |
|
Wielkość PCB (maksymalnie) |
322 mm*322 mm |
|
grubość PCB (maksymalna) |
5 mm |
|
Wyposażenie |
|
|
Zapewnienie sztywności |
standardowy |
|
Zapewnienie mocowania |
maszyny |
|
Silnik węzłowy |
|
|
Władza |
400 W |
|
Węgiel |
50000 obr./min. |
|
Ochrona |
samodzielne/wietrzne chłodzenie |
|
Wymiana cięcia |
Specjalizacja |
|
Zdolność routingu |
|
|
Prędkość cięcia (maks.) |
100 mm/s |
|
Prędkość jazdy ((max.) |
3000 mm/s |
|
Dokładność cięcia |
00,01 mm |
|
System próżniowy |
|
|
Moc próżniowa |
2.2KW AC 380V |
|
Płyty próżniowe |
|
|
Usługi komunalne |
|
|
Władza |
2.2KW AC380V |
|
Zaopatrzenie w powietrze |
2~5 kg/cm2 |
Certyfikacja CE
