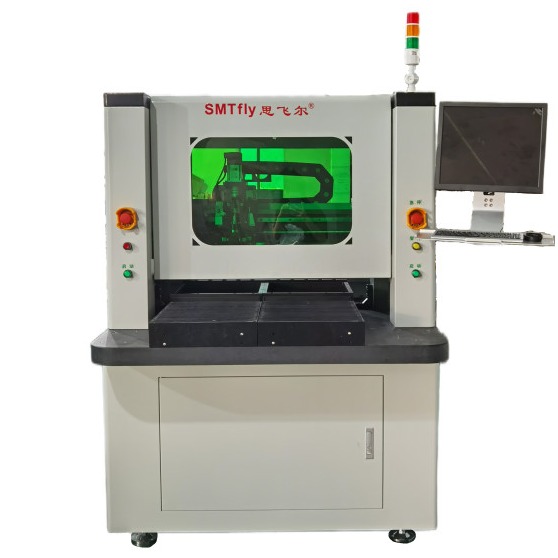

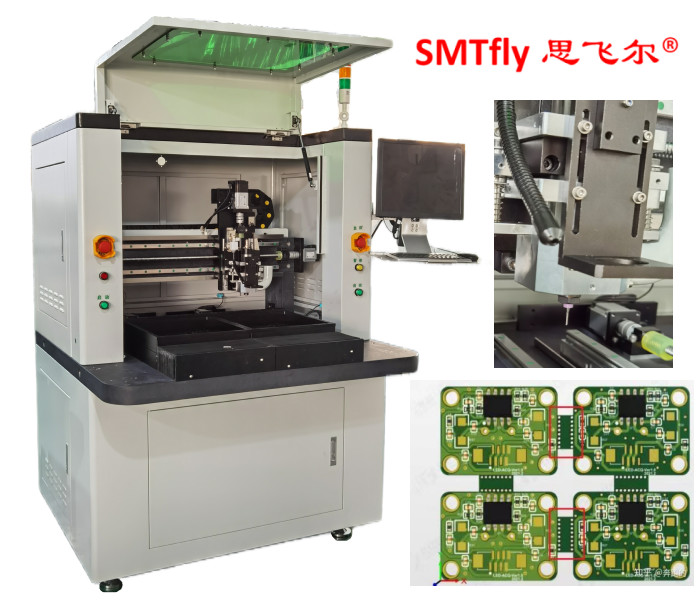

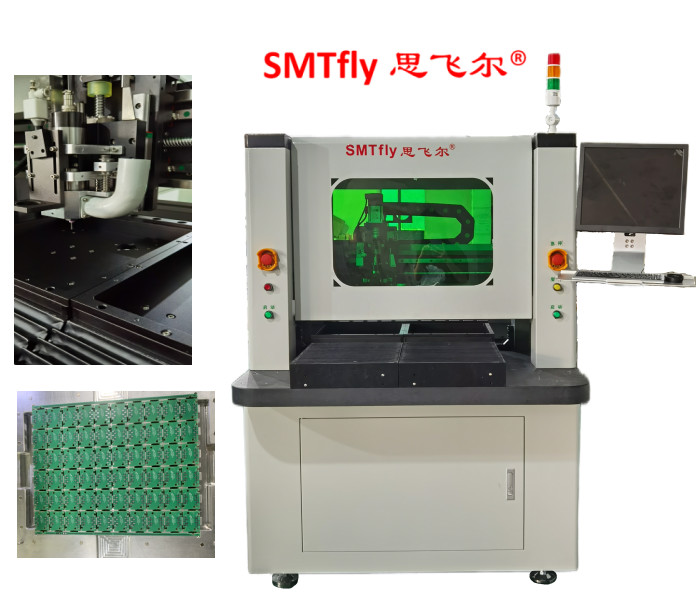

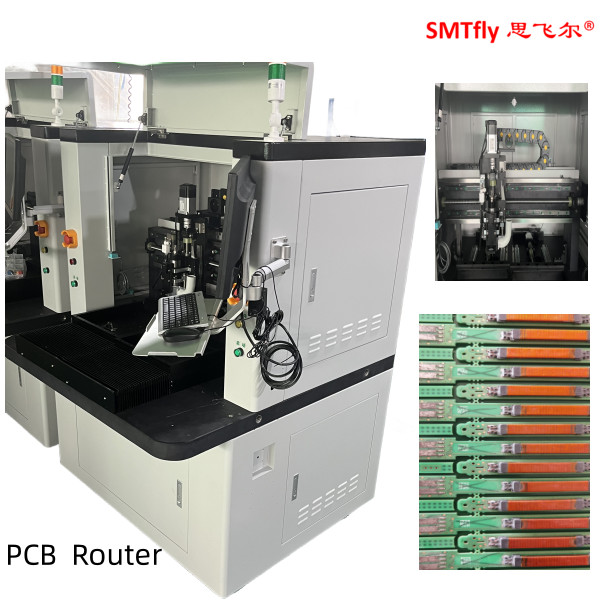

CNC Programing PCB Depaneling Router Machines Z CCD Camera Alignment
1. Wykaz części maszynowych
|
I. Sprzęt |
|
|
WYPŁUKANIE |
Węzeł i inwerter Morning Star |
|
CCD |
Kamery przemysłowe Sony 520 |
|
LENS |
Komputacja EX2C |
|
Wyrzuć. |
TBI Przywóz śrubokrętów kulkowych precyzyjnych |
|
Przewodnik |
HIWIN rozszerzanie Importowane liniowe szyny przewodnicze |
|
MOTOR |
Seria JiaBao LCF |
|
Karta kontrolna I/O |
HFC PCI-9074 |
|
Karta sterowania kierowcą |
HFC PCI-9074 |
|
Karta I/O |
PCI-9074-64 sztuk/-38 sztuk |
|
Czyszczenie statyczne |
STATIC-ST401A serii |
|
Komputer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G) |
|
Interfejs maszynowy |
AOC LCD17, mysz Logitech |
|
2.oprogramowanie |
|
|
System sterowania |
Windows XP Professional (Service3, v.3244) |
|
Operacja GUI |
Chiński Windows XP |
|
Edycja programu |
Wstawione |
|
System widzenia |
CCD AOTU offset |
|
System sterowania |
F1.0.2 wersja |
2. Parametry wydajności
|
Ogólnie |
|
|
Wymiary ((W*D*H) |
1220 mm*1450 mm*1420 mm |
|
Waga |
550 kg |
|
Zmiana wysokości |
60~110 mm |
|
Manipulator |
|
|
Rodzaj silnika |
Seria JiaBao |
|
Powtarzalność pozycjonowania |
00,001 mm |
|
Obszar roboczy osi ((max)) |
680 mm*360 mm*50 mm |
|
Stacja pracy |
|
|
Utrzymanie PCB |
Standard, specjalizacja |
|
Nakładanie/wyładowanie PCB |
podręcznik |
|
Wielkość PCB (maksymalnie) |
322 mm*322 mm |
|
grubość PCB (maksymalna) |
5 mm |
|
Wyposażenie |
|
|
Zapewnienie sztywności |
standardowy |
|
Zapewnienie mocowania |
maszyny |
|
Silnik węzłowy |
|
|
Władza |
400 W |
|
Węgiel |
50000 obr./min. |
|
Ochrona |
samodzielne/wietrzne chłodzenie |
|
Wymiana cięcia |
Specjalizacja |
|
Zdolność routingu |
|
|
Prędkość cięcia (maks.) |
100 mm/s |
|
Prędkość jazdy ((max.) |
3000 mm/s |
|
Dokładność cięcia |
00,01 mm |
|
System próżniowy |
|
|
Moc próżniowa |
2.2KW AC 380V |
|
Próżnia |
ołowiu |
|
Usługi komunalne |
|
|
Władza |
2.2KW AC380V |
|
Zaopatrzenie w powietrze |
2~5 kg/cm2 |
|
Programowanie |
|
|
Edycja programu |
Wstawione |
|
Edycja funkcji |
Linia, łuk, koło, krzywa U. |
|
Przechowywanie programów |
Dysk twardy |
|
System widzenia |
Kolor SONE CCD |
|
obróbka fresowa |
Auto |
|
Ustawienie próżni |
Auto |
|
Monitory operacyjne |
|
|
Wskaźnik |
Wskaźnik Stan maszyny |
|
sprawdzanie narzędzia |
Żywotność narzędzia automatycznego wykrywania, stosowanie badań czasowych |
|
Ochrona silnika |
Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem |
|
sprawdzenie przeciążenia silnika |
Ma przeciążenie, linia jest normalna, funkcja ochrony niskiego napięcia |
|
Czas użytkowania narzędzia |
żywotność narzędzia automatycznego wykrywania, |
|
Dane statystyczne |
Oddzielny model tablicy, oddzielny numer, różne metody liczenia |
|
Rekord błędów |
Oprogramowanie automatycznie rejestruje wszystkie alarmy pamięci maszyn |
|
III. Dokładność |
|
|
Dokładność osi |
00,001 mm |
|
Precyzja cięcia |
00,1 mm |
|
IV. Bezpieczeństwo |
|
|
Ochrona powierzchni roboczej |
Z czterema zamkniętymi ochronami |
|
Czujnik drzwi |
czujnik mikrowyłącznika drzwi bezpieczeństwa przednich i tylnych (nieobowiązkowe) |
|
Przycisk zatrzymania wymagań |
|
3. Opis funkcji
1) X10 zoom-in image ułatwia programowanie i zwiększa dokładność ustawienia punktu
2) Dwa przesuwane stoły zapewniają jednoczesne ruchy wchodzące i wychodzące w celu skrócenia czasu przyczepiania dla lepszej wydajności.
3) System przesunięcia AUTO MARK. Obraz CCD może sprawdzać i symulować ścieżkę lub trasę, aby zmniejszyć niepotrzebne błędy przed cięciem
4) Bit routingu automatycznie podnosi się i przesyła do następnego zaprogramowanego punktu, a następnie cięcie, aby wydłużyć czas użytkowania bit routingu.
5) Projektowanie drzwi bezpieczeństwa w przemyśle
6) Obraz CCD mógłby sprawdzić i symulować ścieżkę lub trasy, aby zmniejszyć niepotrzebne błędy przed cięciem
