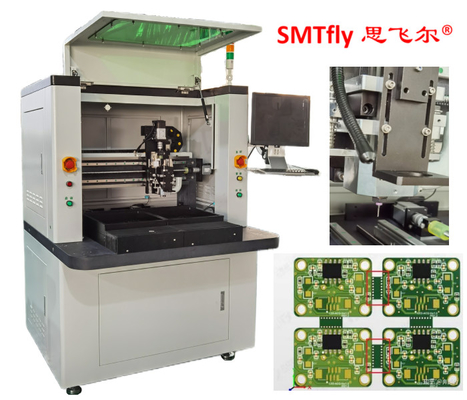

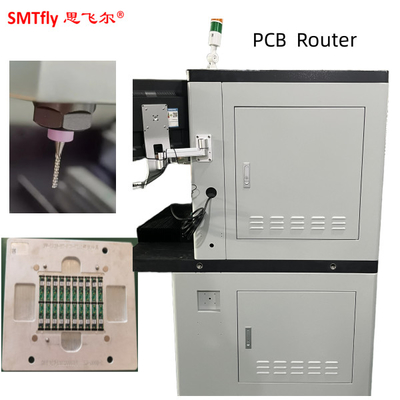

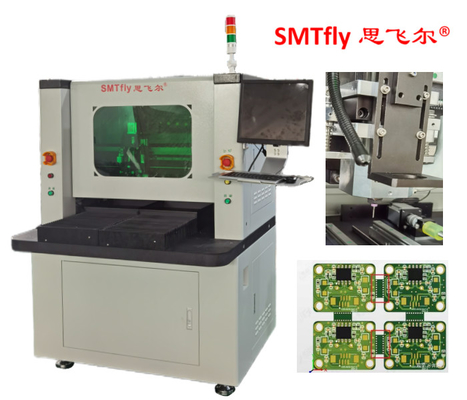

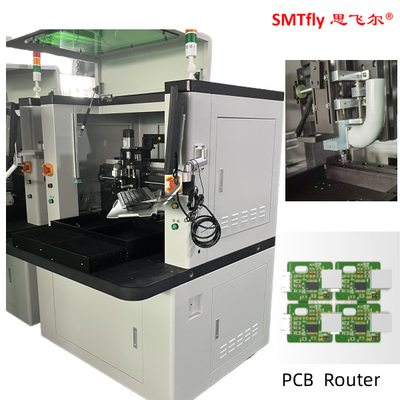

PCB Depaneler PCB Routing Machine do fresowania łączy FR4/CEM/MCPCB
Maszyna do sterowania PCB do fresowania łączy FR4/CEM/MCPCB
Specyfikacja urządzenia do usuwania tablic PCB:
| Model | CW-F01-S |
| Standardowy obszar pracy | 350*350 mm |
| Władza | 220 V, 4,2 kW |
| Powtarzalność manipulatorów | ±0,02 mm |
| Rozstrzygnięcie | ± 0,01 mm |
| Pozycjonowanie w zarządzie | Podwójne stanowisko robocze z urządzeniem gniazdowym lub z urządzeniem szpilkowym |
| Lokalizacja panelu | Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528 |
| Ładowanie | Podręcznik |
| Rozładunek | Podręcznik |
| Rozmiar panelu | 450*350 mm |
| Grubość paneli | 00,5-3,5 mm |
| Silnik węglowy | 0.5kW Węzeł Morning Star |
| Zmiana narzędzia | Podręcznik |
| System filtracji pyłu | Odkurzacz o mocy 3 kW |
| System widzenia | Wysokiej rozdzielczości kamera CCD |
| Programowanie | Wykorzystanie pomocy widocznej w nauczaniu z punktu na punkt |
| Funkcja edycji | Tryb obsługi widzenia na sucho / tryb testowy |
| Masa maszyny | 500 kg |
| Wymiar maszyny | 113*140*108cm |
Opis urządzenia do usuwania płyt PCB:
Jest to samodzielna maszyna routera specjalnie zaprojektowana do routingu (depanelowania) zespołów płytek drukowanych (PCBA) w indywidualne zespoły.System może pochwalić się tym, że jest najszybszym routerem na świecie z prędkością cyklu 10,5 sekundy na tab.
Może pomieścić większe płyty PCB w konfiguracji dwóch stołów o maksymalnej wielkości paneli 450 mm x 350 mm.
Nowe oprogramowanie graficznego interfejsu użytkownika (GUI) zapewnia przyjazne dla użytkownika "wizualne" programowanie dla szybkiego i dokładnego programowania online.
Pliki Gerbera można było zaimportować do oprogramowania dla łatwiejszych programów.
