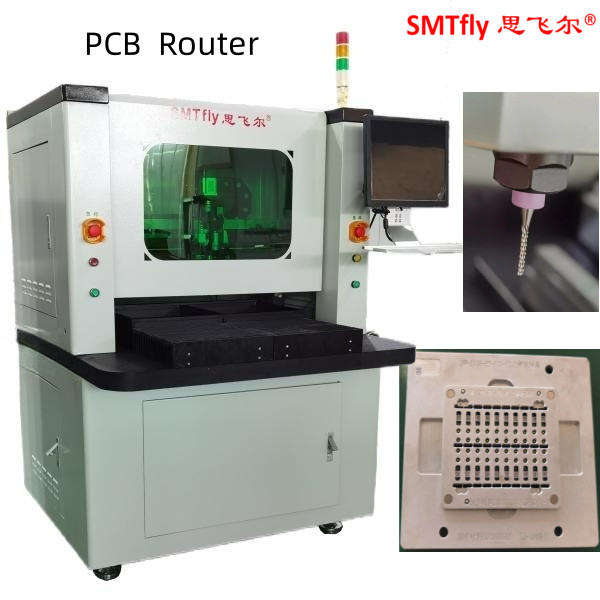

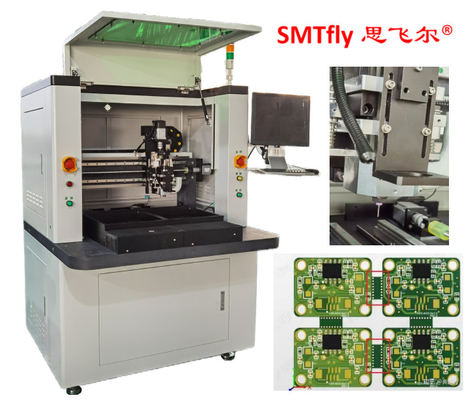

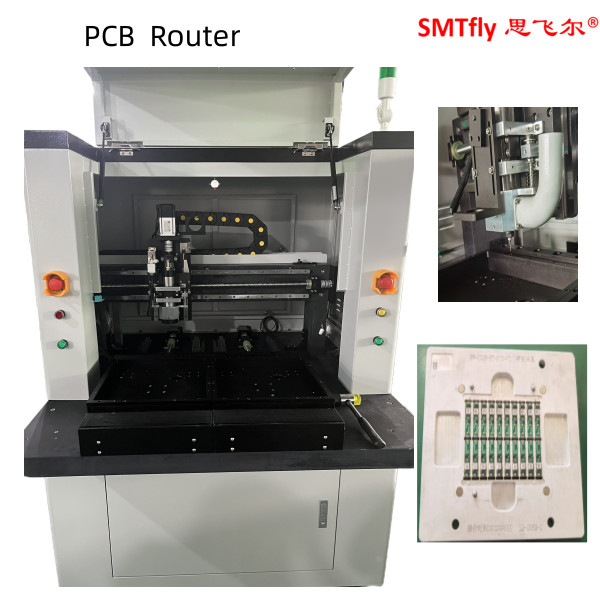

PCB Depaneler PCB Routing Machine do fresowania łączy FR4/CEM/MCPCB
Specyfikacja urządzenia do usuwania tablic PCB:
| Model | CW-F01-S |
| Standardowy obszar pracy | 350*350 mm |
| Władza | 220 V, 4,2 kW |
| Powtarzalność manipulatorów | ±0,02 mm |
| Rozstrzygnięcie | ± 0,01 mm |
| Pozycjonowanie w zarządzie | Podwójne stanowisko robocze z urządzeniem gniazdowym lub z urządzeniem szpilkowym |
| Lokalizacja panelu | Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528 |
| Ładowanie | Podręcznik |
| Rozładunek | Podręcznik |
| Rozmiar panelu | 450*350 mm |
| Grubość paneli | 00,5-3,5 mm |
| Silnik węglowy | 0.5kW Węzeł Morning Star |
| Zmiana narzędzia | Podręcznik |
| System filtracji pyłu | Odkurzacz o mocy 3 kW |
| System widzenia | Wysokiej rozdzielczości kamera CCD |
| Programowanie | Wykorzystanie pomocy widocznej w nauczaniu z punktu na punkt |
| Funkcja edycji | Tryb obsługi widzenia na sucho / tryb testowy |
| Masa maszyny | 500 kg |
| Wymiar maszyny | 113*140*108cm |
Opis urządzenia do usuwania płyt PCB:
1Jest to samodzielna maszyna routera specjalnie zaprojektowana do routingu (depanelowania) zespołów płytek drukowanych (PCBA) w indywidualne zespoły.
2System może pochwalić się tym, że jest najszybszym na świecie routerem z prędkością cyklu 1,5 sekundy na kartę.
3.Może pomieścić większe płyty PCB w konfiguracji dwóch stołów o maksymalnej wielkości paneli 450 mm x 350 mm.
4Nowe oprogramowanie Graficzny Interfejs Użytkownika (GUI) zapewnia przyjazne dla użytkownika "wizualne" programowanie dla szybkiego i dokładnego programowania online.
5Pliki Gerbera można było zaimportować do oprogramowania dla łatwiejszych programów.
Opis funkcji:
1.X10 zoom-in obraz ułatwia programowanie i zwiększa dokładność ustawienia punktu.
2.Dwa przesuwane stoły zapewniają jednoczesne ruchy wchodzące i wychodzące w celu skrócenia czasu przyczepiania dla lepszej wydajności.
3.AUTO MARK system przesunięcia. Obraz CCD może sprawdzać i symulować ścieżkę lub trasy, aby zmniejszyć niepotrzebne błędy przed cięciem.
Nasza usługa:
A. Konsultacje wstępne: dostarcza profesjonalne rozwiązanie SMT dla całej linii;
B. Gwarancja fabryczna:Jednoletnia gwarancja serwisu fabrycznego;
C. Instalacja:Instalacja na miejscu i uruchomienie w celu zapewnienia płynnej produkcji;
D. Szkolenie techniczne:oferuje szkolenie zawodowe od poziomu 1 do poziomu 3;
E. Wsparcie techniczne:zapewnia 7 dni * 24 godziny wsparcia technicznego;
F. Aktualizacja oprogramowania:oferowanie dożywotnich bezpłatnych aktualizacji oprogramowania dla wszystkich produktów.
