Maszyna do sterowania PCB do łączy frezowych FR4/CEM/MCPCB
Specyfikacja urządzenia do usuwania tablic PCB:
| Model | CW-F01-S |
| Standardowy obszar pracy | 350*350 mm |
| Władza | 220 V, 4,2 kW |
| Powtarzalność manipulatorów | ±0,02 mm |
| Rozstrzygnięcie | ± 0,01 mm |
| Pozycjonowanie w zarządzie | Podwójne stanowisko robocze z urządzeniem gniazdowym lub z urządzeniem szpilkowym |
| Lokalizacja panelu | Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528 |
| Ładowanie | Podręcznik |
| Rozładunek | Podręcznik |
| Rozmiar panelu | 450*350 mm |
| Grubość paneli | 00,5-3,5 mm |
| Silnik węglowy | 0.5kW Węzeł Morning Star |
| Zmiana narzędzia | Podręcznik |
| System filtracji pyłu | Odkurzacz o mocy 3 kW |
| System widzenia | Wysokiej rozdzielczości kamera CCD |
| Programowanie | Wykorzystanie pomocy widocznej w nauczaniu z punktu na punkt |
| Funkcja edycji | Tryb obsługi widzenia na sucho / tryb testowy |
| Masa maszyny | 500 kg |
| Wymiar maszyny | 113*140*108cm |
Opis funkcji:
1.X10 zoom-in obraz ułatwia programowanie i zwiększa dokładność ustawienia punktu.
2.Dwa przesuwane stoły zapewniają jednocześnie ruch wchodzący i wychodzący, aby skrócić czas przyczepiania do lepszego
produktywności.
3.AUTO MARK system przesunięcia. CCD obraz może sprawdzić i symulować ścieżkę lub trasę w celu zmniejszenia
Niepotrzebny błąd przed cięciem.
4. Ma bieg czasu życia routingu i system alarmowy, aby przypomnieć operatorowi o zmianie biegów
I routing bit pierwsze 2 mm cięcia pierwszy punkt frezowania, środkowe 2 mm cięcia drugie
punkt frezowania, ostatnie 2 mm obcinają trzeci punkt frezowania, aby zwiększyć jego żywotność.
5Obraz CCD może sprawdzać i symulować ścieżkę lub trasy, aby zmniejszyć niepotrzebne błędy przed cięciem.
Opis urządzenia do usuwania płyt PCB:
Jest to samodzielna maszyna routera specjalnie zaprojektowana do routingu (depanelowania) zespołów płytek drukowanych (PCBA) w indywidualne zespoły.System może pochwalić się tym, że jest najszybszym routerem na świecie z prędkością cyklu 10,5 sekundy na tab.
Może pomieścić większe płyty PCB w konfiguracji dwóch stołów o maksymalnej wielkości paneli 450 mm x 350 mm.
Nowe oprogramowanie graficznego interfejsu użytkownika (GUI) zapewnia przyjazne dla użytkownika "wizualne" programowanie dla szybkiego i dokładnego programowania online.
Pliki Gerbera można było zaimportować do oprogramowania dla łatwiejszych programów.
Nasza zaleta:
1854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854
2Usługi wsparcia technicznego w dniu obietnicy
3Ograniczenie obsługi skarg, pół godziny powrotu do klientów
4Depanel Experts, zapewnienie profesjonalnego podprogramu PCB
5- Niezawodny producent maszyn, mamy 15 ekspertów, każdy ma ponad 6 lat doświadczenia, jakość sprzętu będzie zadowalająca.

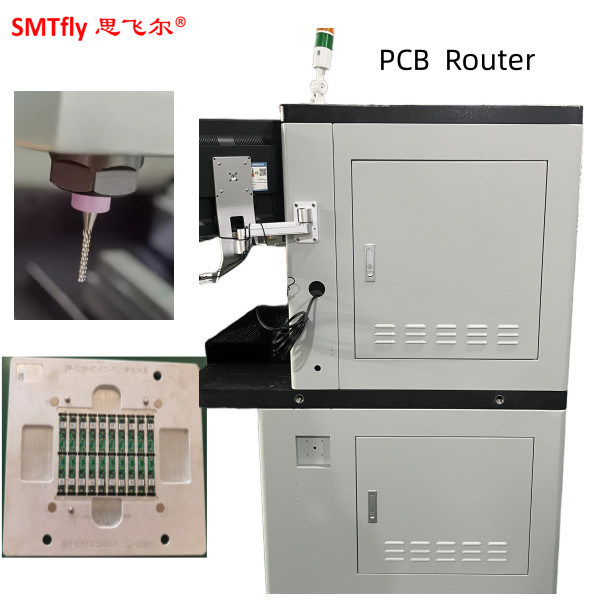

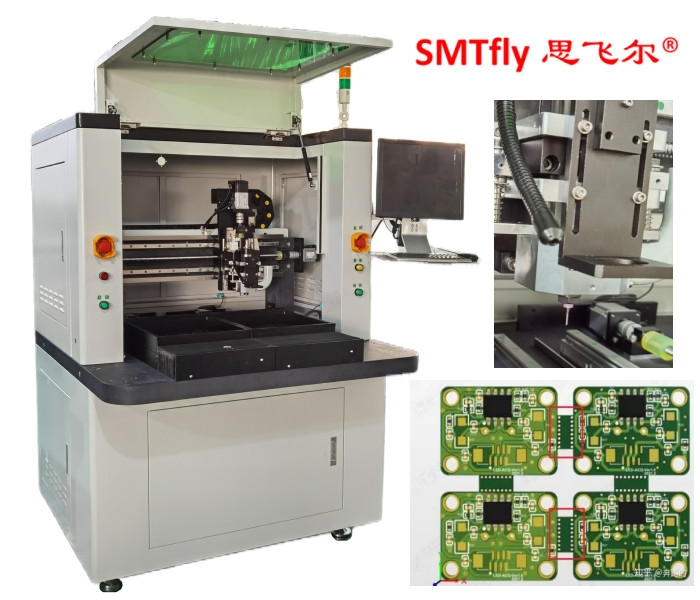

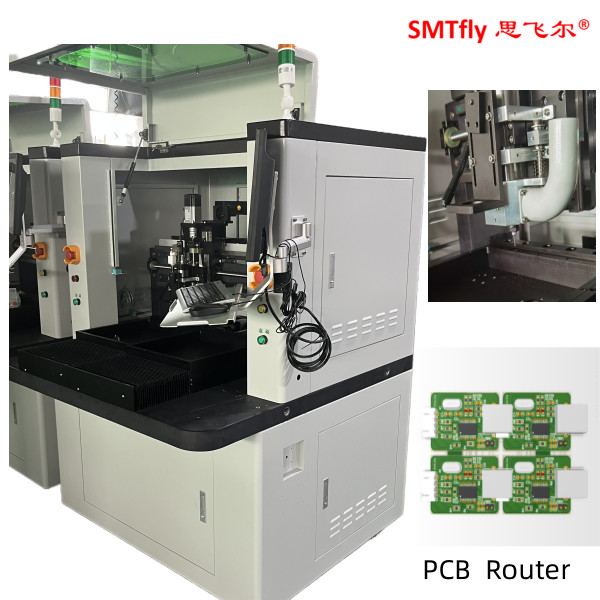

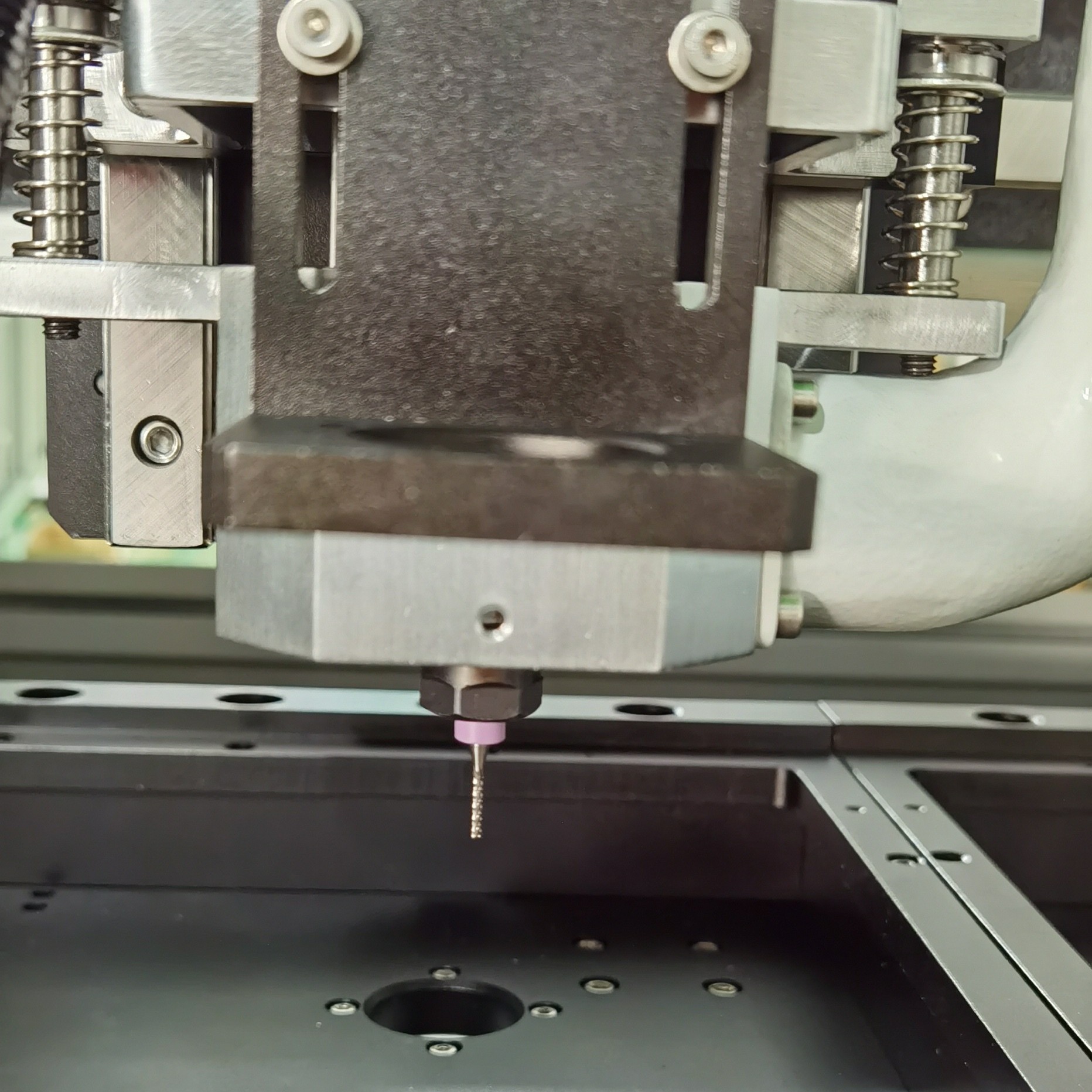

Fotografia maszynowa:
