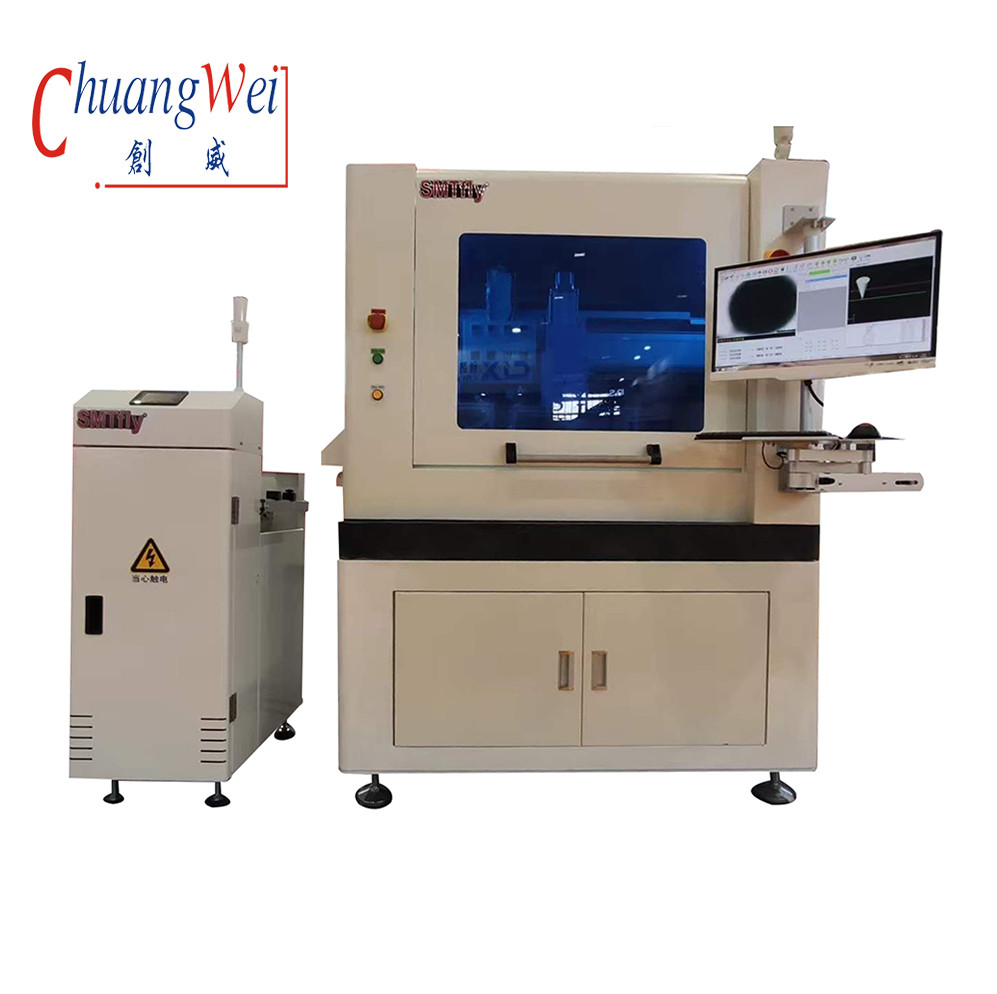

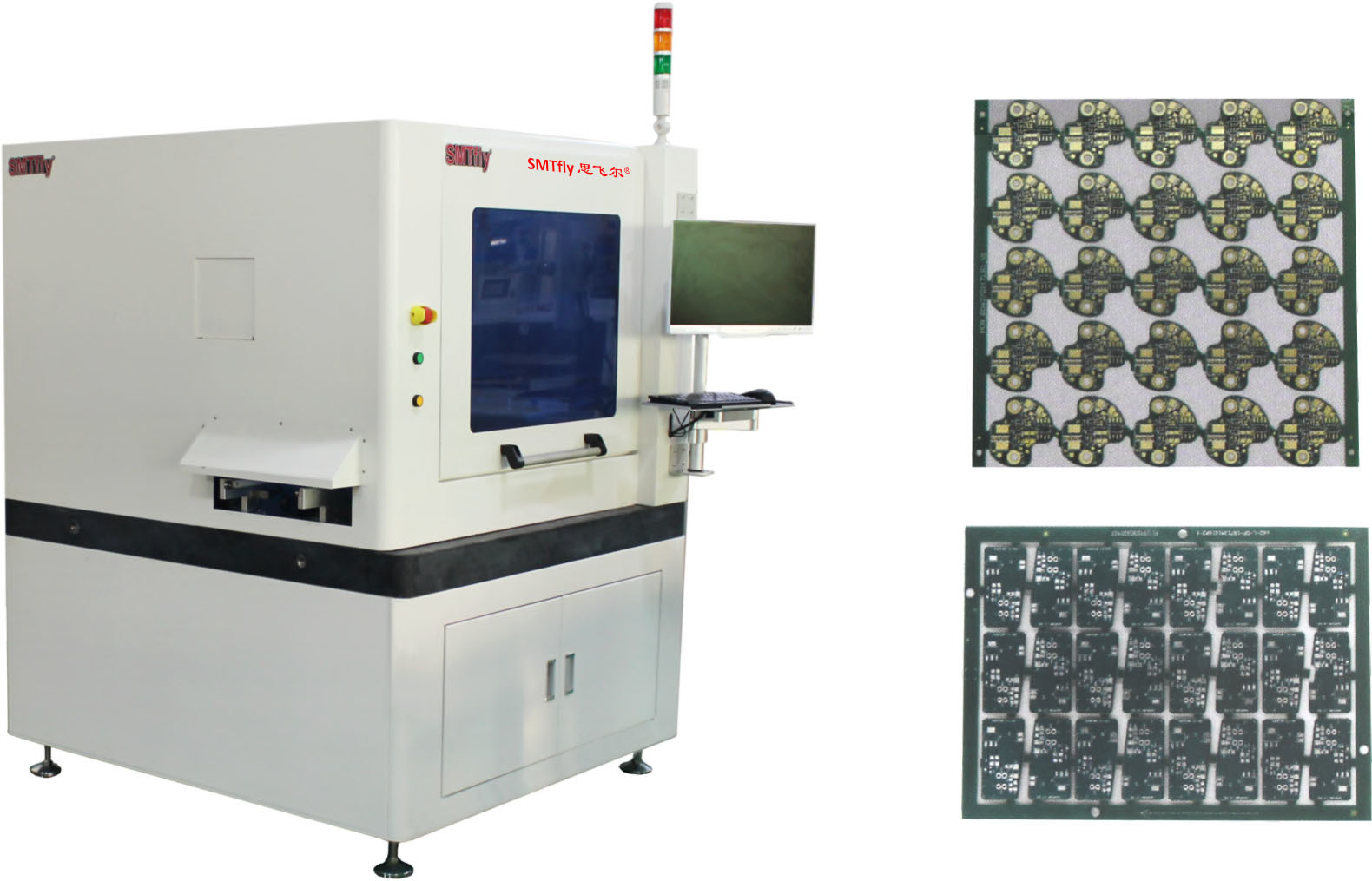

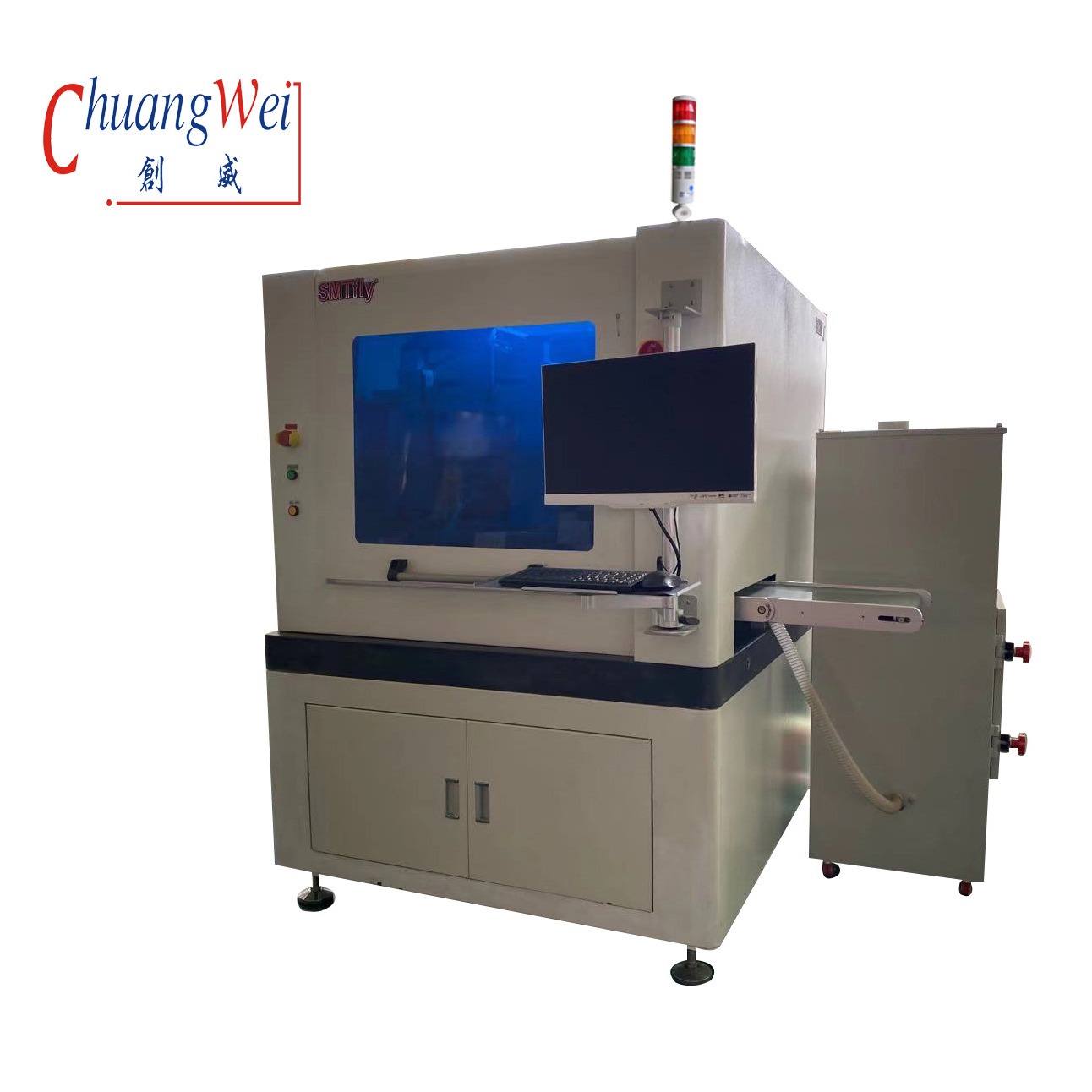

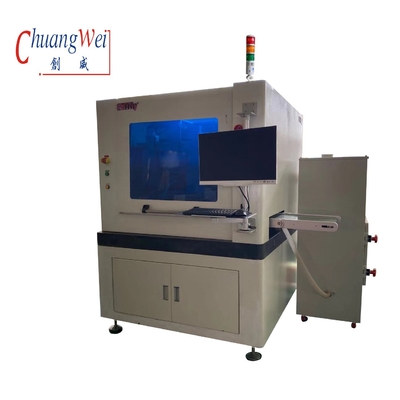

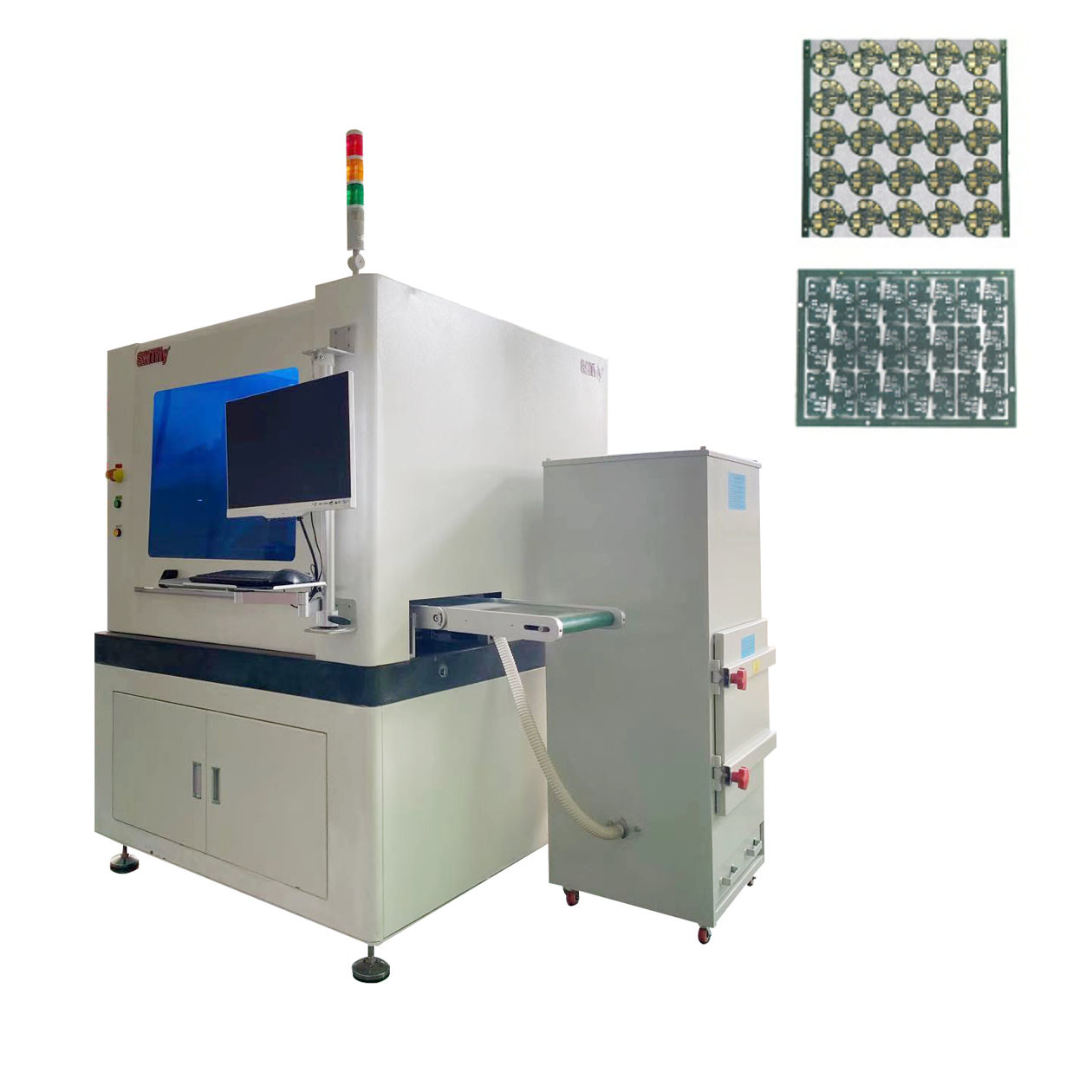

Wysokiej wydajności Inline PCB Routing Machine PCB Router z funkcją sprawdzania łopatek,CW-F03
PCB w trybie on-line, który jest specjalnie stosowany do cięcia komponentów PCBA (panele) na oddzielne części, z strukturą zamontowaną na szynach bez cięcia jig. Może być wprowadzony do produkcji natychmiast.Wyposażone w monitorowanie statyczne ESD, obniżając napięcie i automatycznie zmieniając narzędzia, może osiągnąć maksymalną prędkość 60000 obrotów.System sterowania opracowany na podstawie naszego systemu RM może zapewnić szybkie i dokładne programowanie klienta.
Zalety:
System cięcia o wysokiej niezawodności
Niemcy KAVO szybka oś główna o maksymalnej prędkości obrotowej 60000 obrotów, wyposażona w monitorowanie napięcia statycznego ESD oraz funkcje zwrotnego obciążenia cięcia i automatycznej wymiany narzędzi.
System superwidzenia:
Precyzyjny system obrazu maszynowego, który składa się z niemieckiej kamery przemysłowej, obiektywu Moritex i źródła światła na poziomie pomiarowym;
obsługuje wszystkie funkcje kalibracji, kompensacji i pozycjonowania maszyny, posiada wysoką stabilność i zdolność przeciwdziałania zakłóceniom.
Charakterystyka:
1Automatyczna zmiana narzędzi
2. Monitoring ESD
3- Ograniczenie własnej opinii.
4. Automatyczny tryb produkcji
5Związek między funkcją statystyczną spc a systemem zarządzania klientami - ERP
6. Może być wyposażony w funkcję przeciwwybuchową odkurzacza
Specyfikacja:
| Model | CW-F03 |
| Wielkość maszyny | 1000*1200*1533 mm |
| Waga | Około 1900 kg |
| Maksymalny rozmiar PCB | 350*350 mm |
| Grubość PCB | 00,4-6 mm |
| Wysokość przekładni | 900±50 mm |
| Kierunek transmisji | Lewa -> Prawa |
| Prędkość transmisji | 1500 mm/s (maksymalnie) /regulowane |
| Rodzaj płytki podawczej | Ścieżka przewodnia typu sekcji |
| Dostosowanie szerokości szyny | Automatyczne |
| Sygnał komunikacyjny komputerów górnych i dolnych | SMEMA |
| Pozycjonowanie PCB | Przyciskanie górnej i dolnej szyny kierowniczej |
| System zbierania | 360° system zacisku obrotowego; maksymalnie 2 grupy dyszek do ssania próżniowego, maksymalnie 4 grupy zespołów transportowych pasów ESD/panele przesyłowe partii |
| Węzeł cięcia/prędkość | Niemcy KAVO, 60 000 obr./min |
| Rodzaj chłodzenia | Sprężenie powietrza |
| Monitorowanie ESD | - Tak, proszę. |
| Automatyczna zmiana narzędzia | - Tak, proszę. |
| Ograniczenie oddziaływania stresu | - Tak, proszę. |
| Sprawdź przełamanie ostrza | - Tak, proszę. |
| Prędkość cięcia | 1-200 mm/s |
| Dokładność cięcia | ±0,5 mm |
| Dokładność pozycjonowania | ± 0,01 mm |
| Prędkość ruchu koordynowana | 1000 mm/s |
| Rodzaj tablicy | Jednostka transportowa pasów ESD/panele przesyłowe partii |
| Rodzaj zbierania odpadów | Z drogi. |
| Programowanie procedur | GERBER Import/Edycja rysunków za pomocą systemu wizualnego |
| Zaopatrzenie w powietrze | 5-8 kg/cm2 |
| Zasilanie | AC380V±5%, 50/60Hz, 3KW |
Automatyczna wymiana narzędzi
Standardowy wymiennik narzędzi obsługuje trzy rodzaje narzędzi 3,175 mm, z których każde ma maksymalną pojemność ładowania 10 sztuk.Y1 i Z1 mechanizmu cięcia mogą realizować zmiany narzędzia.
Certyfikacja CE
