Maszyna do separacji płytek drukowanych PCB Router CNC z wrzecionem Morning Star przy 50000 obr./min
1. Lista części
| I. Sprzęt | |
| WRZECIONO | wrzeciono gwiazdy porannej |
| CCD | Kamery przemysłowe Sony z linii 520 |
| OBIEKTYW | Komputer EX2C |
| Śruba | Import śrub kulowych TBI Precision |
| Przewodnik | Poszerzenie HIWIN Importowana prowadnica liniowa |
| SILNIK | Seria Jiabao LCF |
| KARTA STERUJĄCA WE/WY | HFC PCI-9074 |
| KARTA KONTROLI KIEROWCY | HFC PCI-9074 |
| KARTA WE/WY | PCI-9074-64szt/-38szt |
| Oczyszczanie statyczne | Seria STATIC-ST401A |
| Komputer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interfejs maszyny | AOC LCD17", mysz Logitech |
| 2.oprogramowanie | |
| System sterowania | Windows XP Professional (Service3, v.3244) |
| GUI operacji | Angielski Windows XP |
| Edycja programu | W linii |
| System wizyjny | Przesunięcie CCD AOTU |
| System sterowania | Wersja F 1.2.88 |
2. Parametry
| Ogólnie | |
| Wymiary (szer. * głęb. * wys.) | 1370 mm * 1650 mm * 1450 mm |
| Waga | 650 KG |
| Przesunięcie wysokości | 60 ~ 110 mm |
| Manipulator | |
| Typ silnika | Seria Jiabao |
| Powtarzalność pozycjonowania | 0,001 mm |
| Obszar roboczy osi (maks.) | 830mm * 580mm * 50mm |
| Stacja robocza | |
| Mocowanie PCB | standardowy, specjalizacja |
| Ładowanie/rozładowywanie PCB | podręcznik |
| Rozmiar PCB (maks.) | 320 * 320 mm (można dostosować markę) |
| Grubość PCB (maks.) | 5 mm |
| Mocowanie | |
| Mocowanie sztywności | niestandardowa oprawa |
| Mocowanie mocowania | maszyneria |
| Silnik wrzeciona | |
| Moc | 400 W |
| Wrzeciono | 50000 obr./min |
| Chronić | chłodzenie własne/wiatrowe |
| Zmień frez | Specjalizacja |
| Możliwość routingu | |
| Prędkość cięcia (maks.) | 80 mm/s |
| Prędkość jazdy (maks.) | 2500 mm/s |
| Precyzja cięcia | 0,01 mm |
| System próżniowy | |
| Moc próżni | 3,5 kW AC 380 V |
| Próżnia | pion |
| Narzędzia | |
| Moc | 2.0KW AC380V |
| Dopływ powietrza | 4-6 kg/cm2 |
| Programowanie | |
| Edycja programu | W linii |
| Edycja funkcji | Linia, łuk, okrąg, krzywa U |
| Przechowywanie programów | Dysk twardy |
| System wizyjny | JEDEN kolorowy przetwornik CCD |
| offset frezu | AUTOMATYCZNY |
| Konfiguracja próżni | AUTOMATYCZNY |
| Monitory operacyjne | |
| Wskaźnik | Wskaźnik Stan maszyny |
| kontrola narzędzia | Automatyczne wykrywanie żywotności narzędzia, wykorzystanie czasu testowania |
| Zabezpieczenie silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem |
| kontrola przeciążenia silnika | Mieć przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem |
| Czas użytkowania narzędzia | Żywotność narzędzia automatycznego wykrywania, |
| Statystyka danych | Oddzielny model planszy, liczenie separacyjne, różne metody liczenia |
| Zapis błędów | Oprogramowanie automatycznie rejestruje wszystkie alarmy w pamięci maszyn |
| III.Dokładność | |
| Precyzja osi | 0,001 mm |
| Precyzja cięcia | 0,1 mm |
| IV.Bezpieczeństwo | |
| Ochrona obszaru roboczego | Z czterema uszczelnionymi zabezpieczeniami |
| Czujnik drzwi | Czujnik mikroprzełącznika przednich i tylnych drzwi bezpieczeństwa (opcjonalnie) |
| Przycisk zatrzymania awaryjnego |
3. Zalety:
1. Używając podwójnego urządzenia wsuwanego na miejsce, skróć czas oczekiwania na cięcie, zwiększ moce produkcyjne.
2. Unikaj sztucznej klapy spowodowanej pękaniem cyny i uszkodzeniami części oraz innymi problemami.
3. Unikaj używania tępych lub składanych, wytwarzanych przez naprężenia mechaniczne.
4. Nadaje się do gotowego łuku płyty i cięcia liniowego.
5. Nadaje się do małych kawałków końcowego cięcia, płyty bazowej telefonu komórkowego, PDA, karty interfejsu PC i tak dalej.
4. Funkcja:
Powiększenie obrazu 1.X10 ułatwia programowanie i zwiększa dokładność ustawiania punktów.
2. Dwa przesuwne stoły zapewniają jednoczesny ruch do wewnątrz i na zewnątrz, aby skrócić czas sczepiania i uzyskać lepszą produktywność.
3. System przesunięcia AUTO MARK. Obraz CCD może sprawdzić i zasymulować ścieżkę lub trasę, aby zredukować niepotrzebne błędy przed cięciem.
4. Posiada sprawdzanie żywotności frezów i system alarmowy przypominający operatorowi o konieczności wymiany bitów po zakończeniu cięcia 120M.A frez frezujący najpierw 2 mm wycina pierwszy punkt frezowania, środkowy 2 mm wycina drugi punkt frezowania, a ostatnie 2 mm wycina trzeci punkt frezowania, aby wydłużyć jego żywotność.
5. Obraz CCD może sprawdzić i zasymulować ścieżkę lub trasę, aby zredukować niepotrzebne błędy przed cięciem.

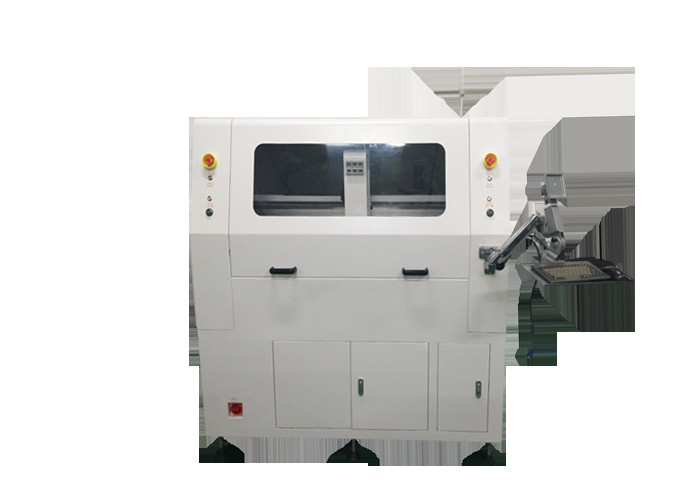

5. Szczegółowe zdjęcie:
