Maszyna do wytwarzania PCB / maszyna do rozbierania płyt PCB z precyzją 0,01 mm
1Nasza usługa:
Szybka dostawa
# 24 godziny szybka odpowiedź
Największa fabryka w południowym Chinach
# 100% odpowiedzialny za jakość
# 18 lat doświadczenia
# Dostępne są instalacje i szkolenia za granicą
2. cechy:
1.X10 zoom-in obraz ułatwia programowanie i zwiększa dokładność ustawienia punktu.
2.Dwa przesuwane stoły zapewniają jednoczesne ruchy wchodzące i wychodzące w celu skrócenia czasu przyczepiania dla lepszej wydajności.
3.AUTO MARK system przesunięcia. Obraz CCD może sprawdzać i symulować ścieżkę lub trasy, aby zmniejszyć niepotrzebne błędy przed cięciem.
4. Ma routing bit czasu życia sprawdzanie i system alarmowy, aby przypomnieć operatorowi, aby zmienić routing bitów, gdy skończy 120M cięcia.środkowy 2mm cięcia drugiego punktu frezowania, ostatnie 2 mm obcinają trzeci punkt frezowania, aby zwiększyć jego żywotność.
5Obraz CCD może sprawdzać i symulować ścieżkę lub trasy, aby zmniejszyć niepotrzebne błędy przed cięciem.
3. Lista części
| I. Sprzęt | |
| WYPŁUKANIE | Węgiel KAVO |
| CCD | Kamery przemysłowe Sony 520 |
| LENS | Komputer EX2C |
| Wyrzuć. | TBI Przywóz śrubokrętów kulkowych precyzyjnych |
| Przewodnik | HIWIN rozszerzanie Importowane liniowe szyny przewodnicze |
| MOTOR | Seria Jiabao LCF |
| Karta kontrolna I/O | HFC PCI-9074 |
| Karta kontrolna kierowcy | HFC PCI-9074 |
| Karta I/O | PCI-9074-64 sztuk/-38 sztuk |
| Czyszczenie statyczne | STATIC-ST401A serii |
| Komputer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interfejs maszynowy | AOC LCD17, mysz Logitech |
| 2.oprogramowanie | |
| System sterowania | Windows XP Professional (Service3, v.3244) |
| Operacja GUI | Angielski Windows XP |
| Edycja programu | W linii |
| System widzenia | CCD AOTU offset |
| System sterowania | F1.2.88 wersja |
4. Parametry
| Ogólnie | |
| Wymiary ((W*D*H) | 1370mm*1650mm*1450mm |
| Waga | 650 kg |
| Zmiana wysokości | 60~110 mm |
| Manipulator | |
| Rodzaj silnika | Seria Jiabao |
| Powtarzalność pozycjonowania | 00,001 mm |
| Obszar roboczy osi ((max)) | 830 mm*580 mm*50 mm |
| Stacja pracy | |
| Utrzymanie PCB | standard, specjalizacja |
| Nakładanie/wyładowanie PCB | podręcznik |
| Wielkość PCB (maksymalnie) | 320*320 mm |
| grubość PCB (maksymalna) | 5 mm |
| Wyposażenie | |
| Zapewnienie sztywności | Wykorzystanie urządzenia klienta |
| Zapewnienie mocowania | maszyny |
| Silnik węzłowy | |
| Władza | 150 W |
| Węgiel | 60000 obr./min. |
| Ochrona | samodzielne/wietrzne chłodzenie |
| Wymiana cięcia | Specjalizacja |
| Zdolność routingu | |
| Prędkość cięcia (maks.) | 80 mm/s |
| Prędkość jazdy ((max.) | 2500 mm/s |
| Dokładność cięcia | 00,01 mm |
| System próżniowy | |
| Moc próżniowa | 3.5KW AC 380V |
| Próżnia | ołowiu |
| Usługi komunalne | |
| Władza | 2.0KW AC380V |
| Zaopatrzenie w powietrze | 4-6 kg/cm2 |
| Programowanie | |
| Edycja programu | W linii |
| Edycja funkcji | Linia, łuk, okrągła, krzywa U |
| Przechowywanie programów | Dysk twardy |
| System widzenia | Wymagania dotyczące kolorystyki |
| obróbka fresowa | Auto |
| Ustawienie próżni | Auto |
| Monitory operacyjne | |
| Wskaźnik | Wskaźnik Stan maszyny |
| sprawdzanie narzędzia | Żywotność narzędzia automatycznego wykrywania, stosowanie badań czasowych |
| Ochrona silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem |
| sprawdzenie przeciążenia silnika | Ma przeciążenie, linia jest normalna, funkcja ochrony niskiego napięcia |
| Czas użytkowania narzędzia | żywotność narzędzia automatycznego wykrywania, |
| Dane statystyczne | Oddzielny model tablicy, oddzielny numer, różne metody liczenia |
| Rekord błędów | Oprogramowanie automatycznie rejestruje wszystkie alarmy pamięci maszyn |
| III. Dokładność | |
| Dokładność osi | 00,001 mm |
| Precyzja cięcia | 00,1 mm |
| IV. Bezpieczeństwo | |
| Ochrona powierzchni roboczej | Z czterema zamkniętymi ochronami |
| Czujnik drzwi | czujnik mikrowyłącznika drzwi bezpieczeństwa przednich i tylnych (nieobowiązkowe) |
| Przycisk zatrzymania wymagań |
5Zalety:
1Użycie podwójnego przesuwania urządzenia w miejscu, zmniejszenie czasu oczekiwania cięcia, zwiększenie zdolności produkcyjnych.
2Unikaj sztucznej klapy spowodowanej pęknięciem cyny i uszkodzeniem części i innymi problemami.
3Unikaj stosowania cienkiej lub złożonej, wytwarzanej przez obciążenie mechaniczne.
4. nadaje się do cięcia łuku i linii płyt gotowych.
5. Nadaje się do małych kawałków końcowego cięcia, płyty bazowej telefonu komórkowego, PDA, karty interfejsu PC itp.

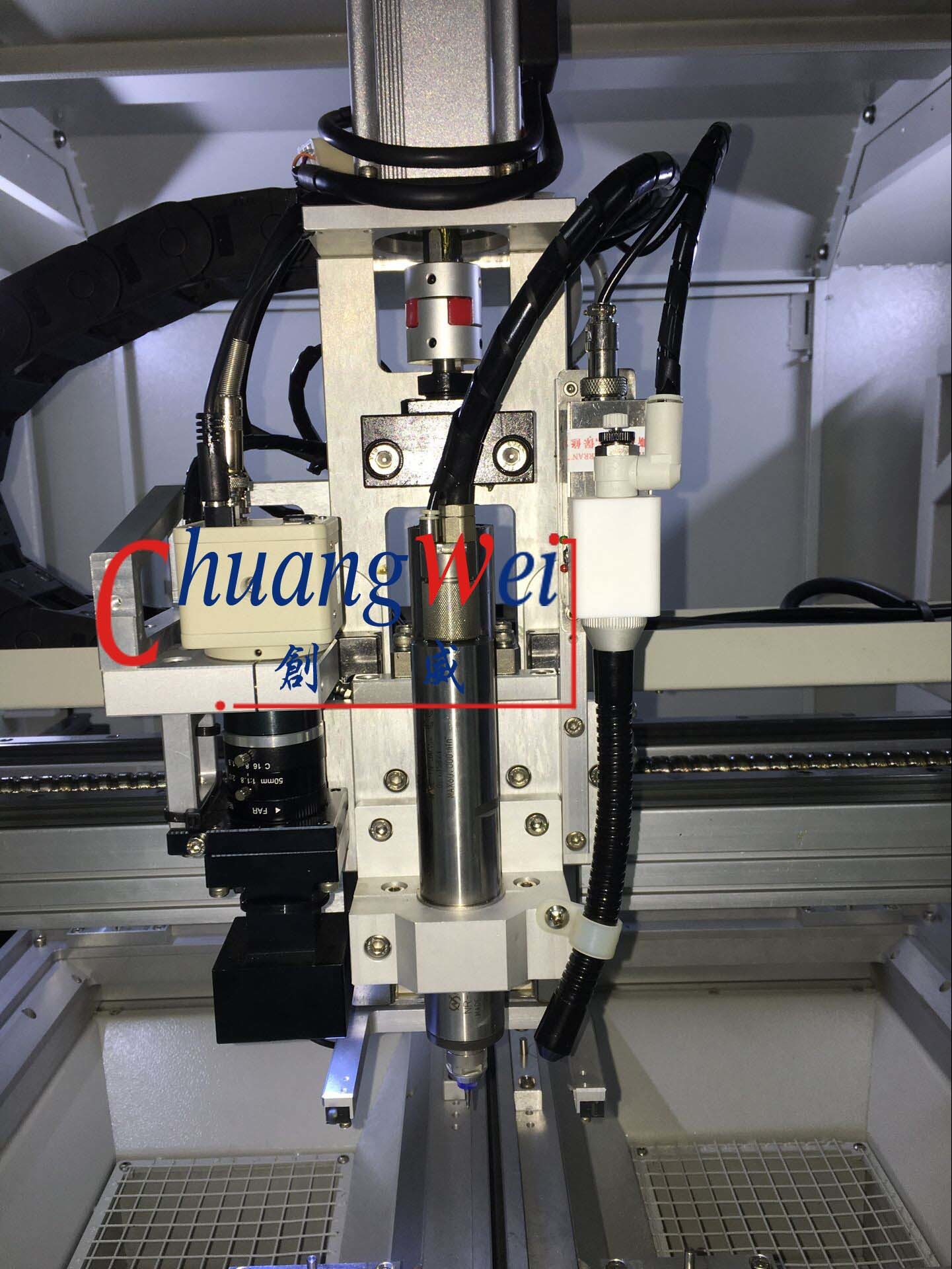

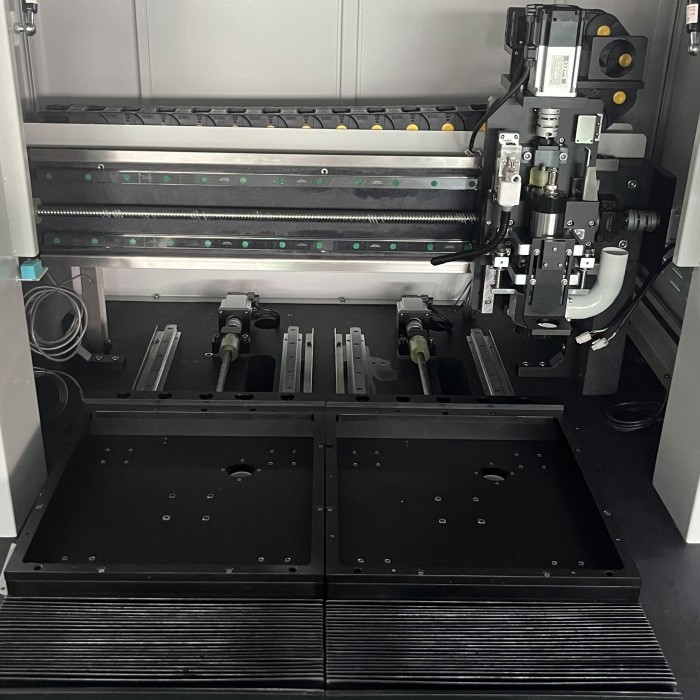

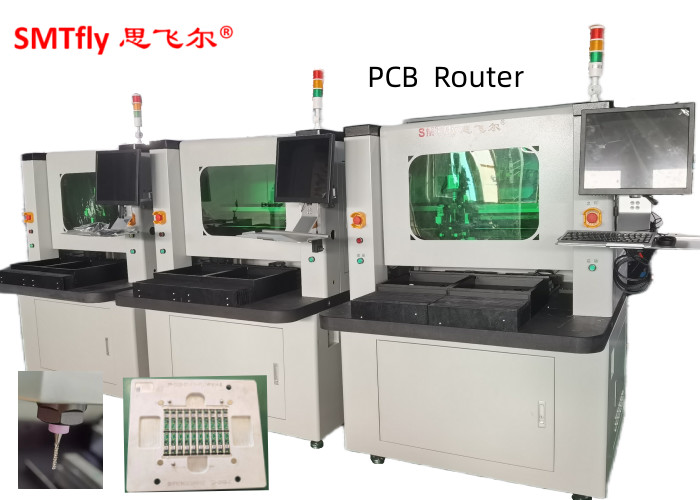

6Szczegółowe zdjęcie:
