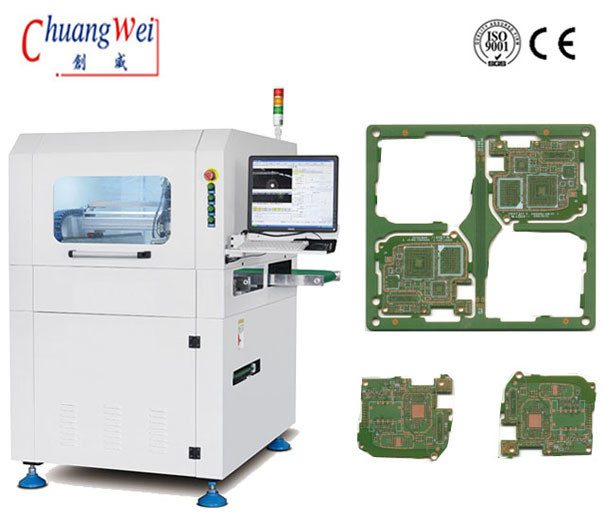

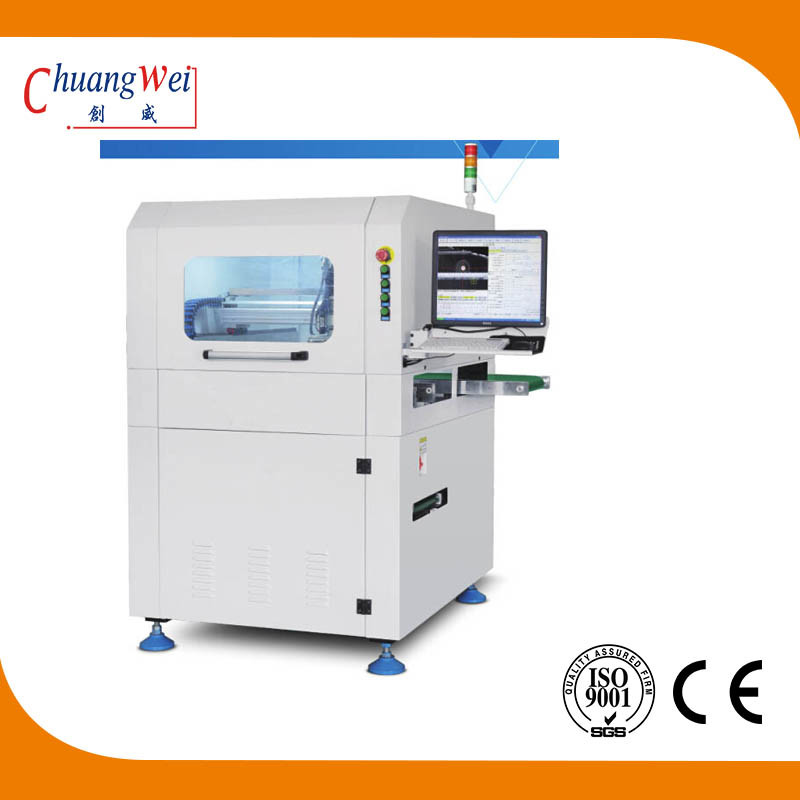

ESD Monitoring PCB Router Maszyna do cięcia PCB w linii z 60000 obr./min:
Rozwiązanie przekazywania paneli 1: przecięta płytka drukowana zostanie dostarczona przez system zaciskowy do pasowej linii transmisyjnej, a następnie wysłana linią transmisyjną ESD za pośrednictwem maszyny do linii montażowej lub zostanie odebrana i załadowana do skrzynki produktu za pomocą niestandardowego rozwiązania manipulatora.
Rozwiązanie dotyczące przekazywania paneli 2: użyj jednostki przekazującej panele wsadowe ARM-1, zdemontuj taśmę transmisyjną z maszyny, włóż jednostkę przekazującą panele od tyłu maszyny i bezpośrednio załaduj panel do pudełka blistrowego w ARM-1 za pomocą systemu zaciskowego.Rozwiązanie cechuje prostota i wygoda.
Funkcje maszyny do cięcia PCB w linii
1. Automatyczna zmiana narzędzia
2. Monitorowanie ESD
3. Sprzężenie zwrotne związane z cięciem
4. Automatyczny tryb produkcji
5. Powiązanie między funkcją statystyczną SPC a systemem zarządzania klienta-ERP
6. Może być wyposażony w funkcję przeciwwybuchową odkurzacza
Specyfikacja maszyny do cięcia PCB w linii:
| Model | SMTfly-F03 |
| Rozmiar maszyny | 1000*1200*1533mm |
| Waga | Około 1900 kg |
| Maksymalny rozmiar PCB | 350*350mm |
| Grubość PCB | 0,4-6 mm |
| Wysokość transmisji | 900±50mm |
| Kierunek transmisji | Lewo -> Prawo |
| Prędkość transmisji | 1500 mm / s (maks.) / regulowany |
| Typ płyty podającej | Prowadnica transportowa typu sekcyjnego |
| Regulacja szerokości szyny | Automatyczny |
| Sygnał komunikacyjny górnego i dolnego komputera | SMEMA |
| Pozycjonowanie PCB | Zacisk górnej i dolnej szyny prowadzącej |
| System kompletacji | Obrotowy system mocowania 360°;Maksymalnie 2 grupy ssawek podciśnieniowych, maksymalnie 4 grupy transporterów taśmowych ESD/przesyłania paneli wsadowych |
| Wrzeciono tnące/prędkość | Niemcy KAVO, 60 000 obr./min |
| Typ chłodzenia | Kompresja powietrza |
| Monitorowanie ESD | tak |
| Automatyczna zmiana narzędzia | tak |
| Informacja zwrotna o stresie cięcia | tak |
| Sprawdź zerwanie ostrza | tak |
| Prędkość cięcia | 1-200mm/s |
| Dokładność cięcia | ±0,5 mm |
| Powtórz dokładność pozycjonowania | ± 0,01 mm |
| Prędkość ruchu współrzędnych | 1000mm/s |
| Typ płyty | Transport taśmowy ESD / jednostka przekazująca panel wsadowy |
| Rodzaj zbiórki odpadów | Poza torem |
| Programowanie procedur | Program do importu/edycji rysunków GERBER za pomocą systemu wizualnego |
| Dopływ powietrza | 5-8 kg/cm2 |
| Zasilacz | AC380V±5%, 50/60Hz, 3KW |
Zalety maszyny do cięcia PCB w linii Automatyczny zmieniacz narzędzi
Standardowy zmieniacz narzędzi obsługuje trzy rodzaje narzędzi 3,175 mm, z których każdy ma pojemność ładowania od góry 10 sztuk.Jest połączony z precyzyjnym systemem mocowania i systemem podnoszenia;trzy osie -X1,Y1 i Z1 mechanizmu tnącego mogą realizować wymianę narzędzi.

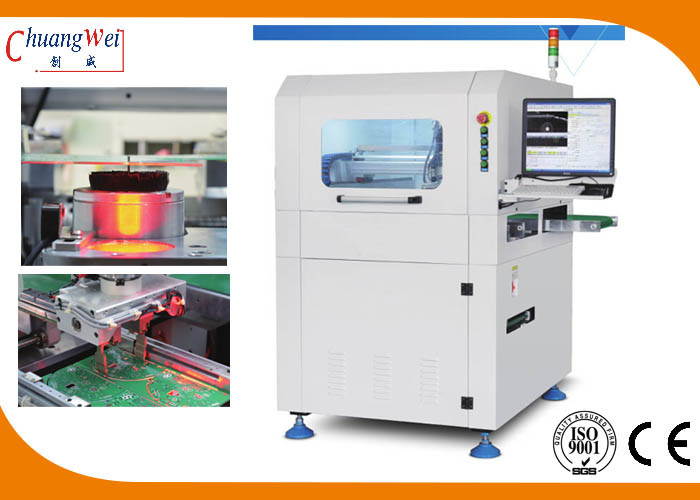

System cięcia o wysokiej niezawodności
Niemcy KAVO szybkobieżna oś główna o maksymalnej prędkości 60000 obrotów, wyposażona w statyczne monitorowanie napięcia ESD oraz funkcje sprzężenia zwrotnego naprężeń skrawania i automatycznej wymiany narzędzi.
