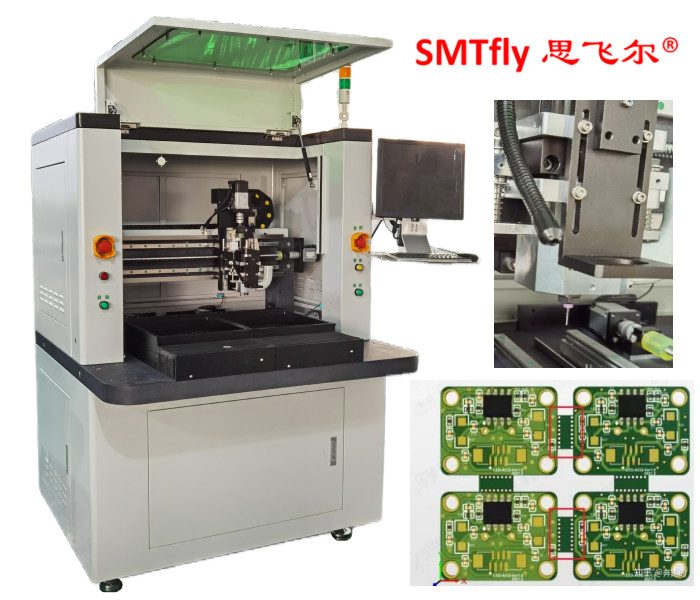

PCB Depanelizer Sprzęt Maszyna do frezowania PCB CNC z precyzją cięcia 0,1 mmFunkcja:
Powiększenie obrazu 1.X10 ułatwia programowanie i zwiększa dokładność ustawiania punktów.
2. Dwa przesuwne stoły zapewniają jednoczesny ruch do wewnątrz i na zewnątrz, aby skrócić czas sczepiania i uzyskać lepszą produktywność.
3. System przesunięcia AUTO MARK. Obraz CCD może sprawdzić i symulować ścieżkę lub trasę, aby zredukować niepotrzebny błąd przed cięciem.
4. Posiada sprawdzanie żywotności frezów i system alarmowy przypominający operatorowi o konieczności wymiany bitów po zakończeniu cięcia 120M.A frez frezujący pierwszy 2mm wycina pierwszy punkt frezowania, środkowy 2mm wycina drugi punkt frezowania, ostatnie 2mm wycina trzeci punkt frezowania, aby wydłużyć jego żywotność.
5. Obraz CCD może sprawdzić i zasymulować ścieżkę lub trasę, aby zredukować niepotrzebne błędy przed cięciem.
2. Wykaz części
| I. Sprzęt | |
| WRZECIONO | wrzeciono gwiazdy porannej |
| CCD | Kamery przemysłowe Sony z linii 520 |
| OBIEKTYW | Komputer EX2C |
| Śruba | Import śrub kulowych TBI Precision |
| Przewodnik | Poszerzenie HIWIN Importowana prowadnica liniowa |
| SILNIK | Seria JiaBao LCF |
| KARTA KONTROLI WE/WY | HFC PCI-9074 |
| KARTA KONTROLI KIEROWCY | HFC PCI-9074 |
| KARTA WE/WY | PCI-9074-64szt/-38szt |
| Oczyszczanie statyczne | Seria STATIC-ST401A |
| Komputer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interfejs maszyny | AOC LCD17", mysz Logitech |
| 2. oprogramowanie | |
| System sterowania | Windows XP Professional (Service3, v.3244) |
| GUI operacji | Angielski Windows XP |
| Edycja programu | W linii |
| System wizyjny | Przesunięcie CCD AOTU |
| System sterowania | Wersja F 1.2.88 |
3. Parametry
| Ogólnie | |
| Wymiary (szer. * głęb. * wys.) | 1370 mm * 1650 mm * 1450 mm |
| Waga | 650 KG |
| Przesunięcie wysokości | 60 ~ 110 mm |
| Manipulator | |
| Typ silnika | Seria JiaBao |
| Powtarzalność pozycjonowania | 0,001 mm |
| Obszar roboczy osi (maks.) | 830mm * 580mm * 50mm |
| Stacja robocza | |
| Mocowanie PCB | standardowy, specjalizacja |
| Ładowanie/rozładowywanie PCB | podręcznik |
| Rozmiar PCB (maks.) | 320 * 320 mm (można dostosować markę) |
| Grubość PCB (maks.) | 5mm |
| Mocowanie | |
| Mocowanie sztywności | niestandardowa oprawa |
| Mocowanie mocowania | maszyneria |
| Silnik wrzeciona | |
| Moc | 400 W |
| Wrzeciono | 50000 obr./min |
| Chronić | chłodzenie własne/wiatrowe |
| Zmień frez | Specjalizacja |
| Możliwość routingu | |
| Prędkość cięcia (maks.) | 80 mm/s |
| Prędkość jazdy (maks.) | 2500 mm/s |
| Precyzja cięcia | 0,01 mm |
| System próżniowy | |
| Moc próżni | 3,5 kW AC 380 V |
| Próżnia | pion |
| Narzędzia | |
| Moc | 2.0KW AC380V |
| Dopływ powietrza | 4-6 kg/cm2 |
| Programowanie | |
| Edycja programu | W linii |
| Edycja funkcji | Linia, łuk, koło, krzywa U |
| Przechowywanie programu | Dysk twardy |
| System wizyjny | JEDEN kolorowy przetwornik CCD |
| offset frezu | AUTOMATYCZNY |
| Konfiguracja próżni | AUTOMATYCZNY |
| Monitory operacyjne | |
| wskaźnik | Iindicator Stan maszyny |
| kontrola narzędzia | Automatyczne wykrywanie żywotności narzędzia, wykorzystanie czasu testowania |
| Zabezpieczenie silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem |
| kontrola przeciążenia silnika | Mieć przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem |
| Czas użytkowania narzędzia | Żywotność narzędzia automatycznego wykrywania, |
| Statystyka danych | Oddzielny model planszy, liczenie separacyjne, różne metody liczenia |
| Rekord błędu | Oprogramowanie automatycznie rejestruje wszystkie alarmy w pamięci maszyn |
| III.Dokładność | |
| Precyzja osi | 0,001 mm |
| Precyzja cięcia | 0,1 mm |
| IV.Bezpieczeństwo | |
| Ochrona obszaru roboczego | Z czterema uszczelnionymi zabezpieczeniami |
| Czujnik drzwi | Czujnik mikroprzełącznika przednich i tylnych drzwi bezpieczeństwa (opcjonalnie) |
| Przycisk zatrzymania awaryjnego |
4. Zalety:
1. Używając urządzenia z podwójnym wsuwaniem na miejsce, skróć czas oczekiwania na cięcie, zwiększ moce produkcyjne.
2. Unikaj sztucznej klapy spowodowanej pękaniem cyny i uszkodzeniami części oraz innymi problemami.
3. Unikaj używania tępych lub składanych, wytwarzanych przez naprężenia mechaniczne.
4. Nadaje się do gotowego łuku płyty i cięcia liniowego.

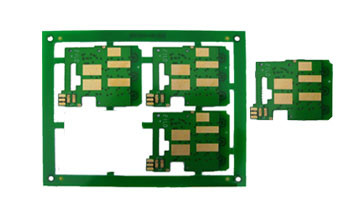

5. Nadaje się do małych kawałków końcowego cięcia, płyty bazowej telefonu komórkowego, PDA, karty interfejsu PC i tak dalej.
5. Szczegółowe zdjęcie:
