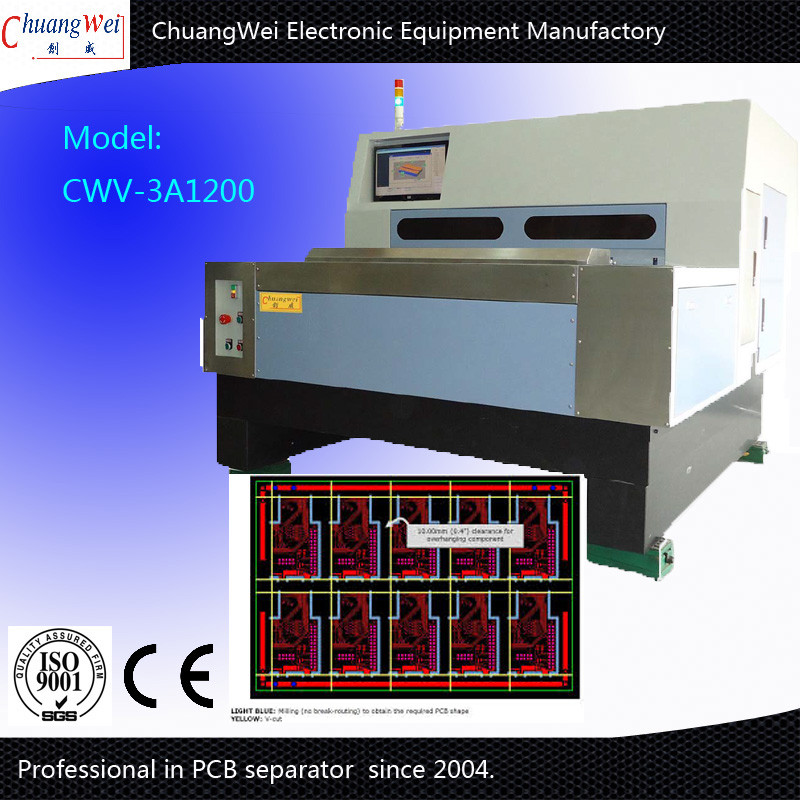

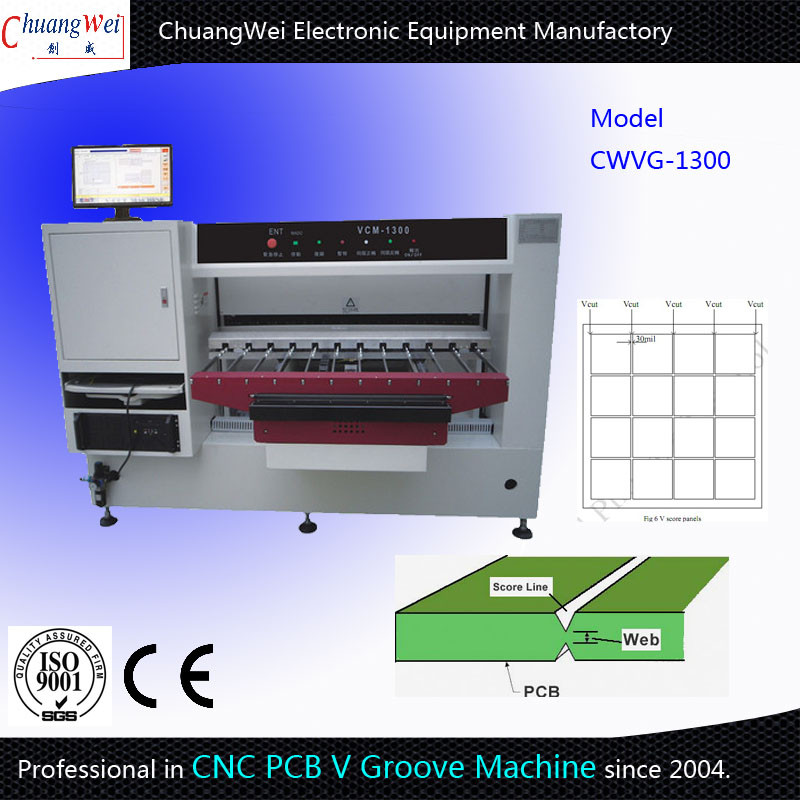

Punktacja V Separator PCB V Cut PCB Depanelizer V Groove PCB Cutting Machine
Akcesoria do maszyny
|
Akcesorium |
Marka |
Miejsce pochodzenia |
Uwaga |
|
Szyna prowadząca |
PMI |
Tajwan |
|
|
Śruba prowadząca |
TBI |
Tajwan |
|
|
Siłownik |
Fuji Electric |
Japonia |
|
|
Silnik wrzeciona |
Fuji Electric |
Japonia |
|
|
PC |
HP |
Chiny |
19-calowy komputer biznesowy HP |
|
Ciało |
Marmur |
Jinan z Chin |
Parametry konfiguracyjne:
|
Pozycja |
Parametr |
Uwaga |
|
Rozmiar |
1900 × 2280 × 1585 mm |
L * W * H |
|
Wysokość robocza |
920 ± 50 mm |
|
|
Waga |
3000kg |
|
|
Zasilacz |
AC 220 V, 50/60 Hz |
|
|
Pojemność |
3,0 kW |
|
|
Ciśnienie powietrza |
5kg / cm2 |
|
|
Platforma robocza |
Maks .: 1550 mm * 630 mm |
|
|
Grubość |
0,3 ~ 3,2 mm |
|
|
Specyfikacja ostrza |
Średnica zewnętrzna: φ120 mm Średnica wewnętrzna: φ25,4 mm |
|
|
Kołek pozycjonujący |
Dia: 2 MM (7 sztuk) |
|
|
Minimalna odległość między pierwszą linią punktową V a dołkiem |
4,5 mm |
|
|
Grubość ostrza |
2mm |
|
|
Rowek V Szczątkowa dokładność grubości |
± 2 mil |
|
|
Dokładność skoku rowka w kształcie litery V. |
± 2 mil |
|
|
Rowek V Równoległa precyzja |
± 2 mil |
|
|
Prędkość cięcia ostrza |
6000 obr / min |
|
|
Prędkość cięcia |
0 ~ 50 m / min |
|
|
Prędkość przemieszczania |
Max 70 M / MIN |
|
|
Odpylacz |
2 w hydraulice 3,5 kW |
Funkcja:
1. Zgodnie z charakterystyką automatycznej maszyny V-CUT PCB / MCPCB obejmującą wiele dyscyplin, budowanie systemu cyfrowego prototypowania automatycznej maszyny V-CUT PCB / MCPCB, który wykorzystuje multidyscyplinarne projektowanie połączeń i symulację na etapie projektowania cech produktu i wydajności do sprawdzania i testowania , wydajność produktu, aby spełnić cele projektowe, rozwiązywać konflikty i zakłócenia między różnymi dyscyplinami w celu uzyskania optymalnego połączenia, co znacznie poprawi jakość produktu i wydajność systemu.
2. Cała podstawa maszyny wykorzystująca granit „Tarzan Qing” lub „Jinan Qing” i wymuszająca eliminację doświadczenia, silna sztywność, dobra stabilność.
3. Napęd do pozycjonowania osi XYZ wykorzystujący importowany, wysokowydajny serwomotor AC, w celu uzyskania szybkiego, precyzyjnego pozycjonowania i skutecznego zwiększenia produktywności.
4. Precyzyjna przekładnia i system prowadzący: importowana precyzyjna prowadnica liniowa i precyzyjna śruba kulowa, przekładnia o wysokiej precyzji, lokalizacja.
5. Z funkcjami sztyletu dla złożonego Obróbka nożem skoku PCB / MCPCB
6. Dostępne do bardzo precyzyjnej obróbki dla różnych rozmiarów płyt z rowkiem w kształcie litery V o grubości 0,4 ~ 3,2 mm
7. Pierwszy nóż w środek kołka gwoździa 4,5 mm powyżej minimalnej rezerwy
8. Minimalna średnica ostrza noża 114 MM, najwyższa żywotność narzędzia
9. Korzystanie z chińskiego interfejsu operacyjnego WINDOWS do przetwarzania danych i zarządzania numerami pozycji.
10. Nadaje się do jedno- i dwustronnych, wielowarstwowych, tworzących przednią powierzchnię płyty aluminiowej.
11. Podczas przetwarzania V-CUT, z automatyczną kontrolą grubości, funkcją wykrywania resztkowej grubości.
12. Japoński import wysokoobrotowego silnika wrzeciona, rowek V bez krawędzi, dłuższa żywotność narzędzia
13. Używaj inteligentnych systemów sterowania, nieprzerwanej, stabilnej pracy, łatwej do trudnej do naprawy usterki.
14. Noże, noże głębokie sterowane numerycznie, wysoka precyzja, łatwe do nauczenia, łatwe w ustawieniu całości.
15. Wprowadź informacje w tym samym czasie, mając AB, sztuczne sterowanie, podstawowe przetwarzanie.
16. Dostępny (opcjonalnie) wysokowydajny system odpylania, który pozwala na utrzymanie czystości w środowisku warsztatowym
