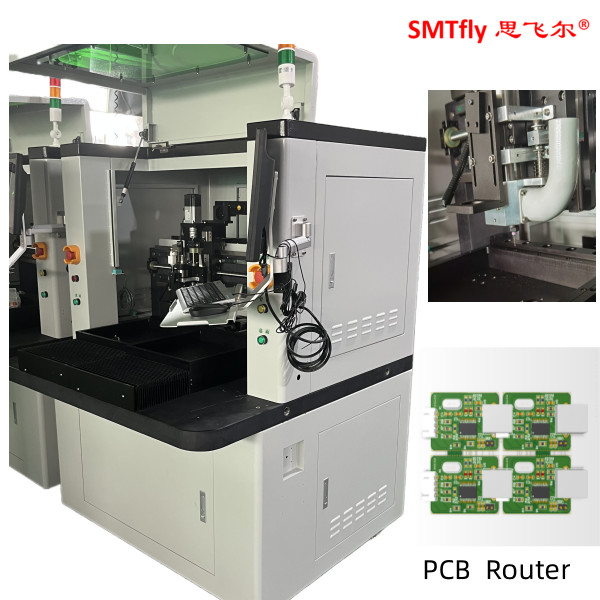

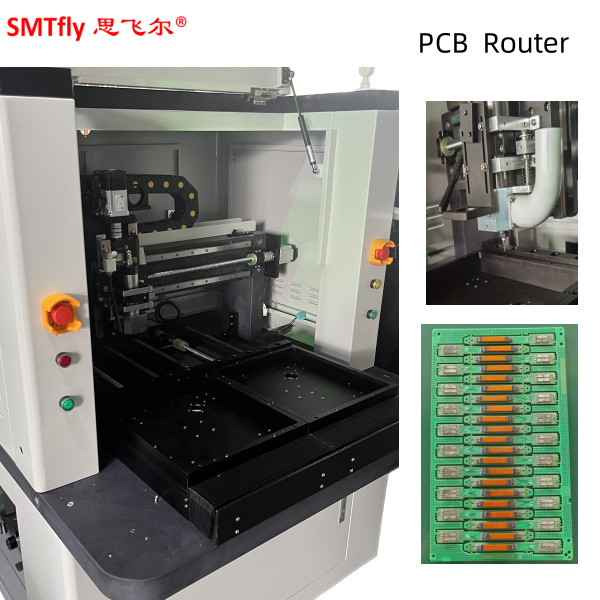

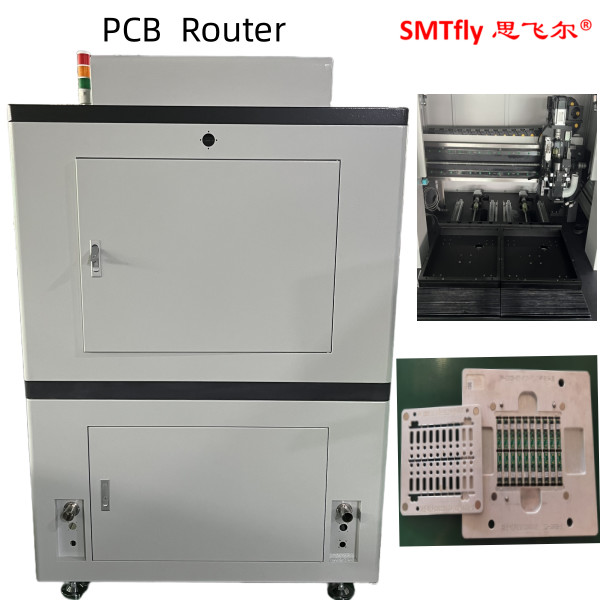

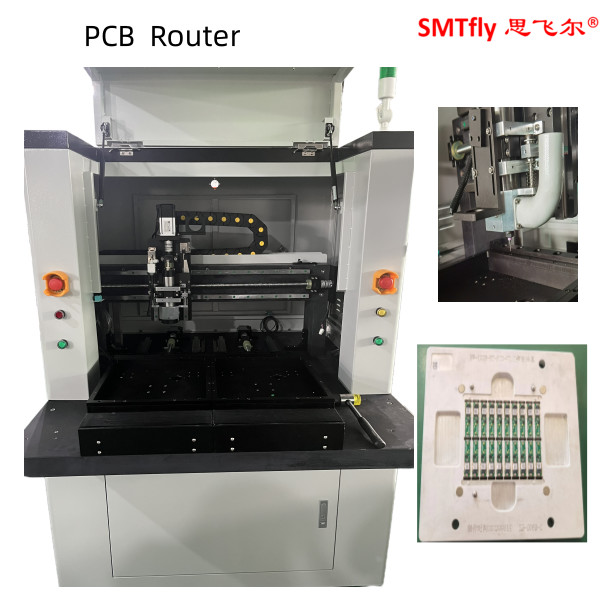

Uniwersalny router do odbierania płytek palców 100W Cnc Pcb Routing Machine

I.Sprzęt

Modele / typy systemów

Windows XP Professional

Ogólnie

Odcisk stóp (LxWxH)

800 mm*850 mm*1700 mm

Waga (około)

150 kg

Zastosowalne podłoże maszyny (do wysokości)

60~110 mm

Manipulator

Silnik manipulacyjny

Panasonic MINAS serii A5

Powtarzalność manipulatorów

00,001 mm

Konfiguracja osi

Maksymalny przebieg osi (X,Y,Z)

400 mm*650 mm*50 mm

Stacja pracy

Pozycjonowanie w zarządzie

Pozycjonowanie urządzenia, uniwersalne pozycjonowanie palca, korekcja widzenia

Ładowanie/wyładowanie

podręcznik

Zakres trasy

320 mm*320 mm

Grubość paneli

3 mm

Wyposażenie

Zapewnienie sztywności

Uniwersalne palce i urządzenie antystatyczne

Klamka górna

Wykorzystanie pozycjonowania otworów

Silnik węzłowy

Władza

100 W

Maksymalna prędkość

60000 obr./min.

Chłodzenie

Naturalne chłodzenie i chłodzenie powietrzem

Wielkość bitu routera

3 mm*3 mm

Zmiana narzędzia

Użyj specjalnego klucza

Silnik węzłowy

Władza

100 W

Maksymalna prędkość

60000 obr./min.

Chłodzenie

Naturalne chłodzenie i chłodzenie powietrzem

Wielkość bitu routera

3 mm*3 mm

Zmiana narzędzia

Użyj specjalnego klucza

Zdolność routingu

Maksymalna prędkość trasy

100 mm/s

Powtarzalność

00,02 mm

System próżniowy

Władza

0.75KW220V Jednofazowy silnik

Filtracja

Pionowe i poziome

Usługi komunalne

Władza

1.5KW AC220V

Zaopatrzenie w powietrze

4~5 kg/cm2

II. Oprogramowanie i programowanie

Platforma systemu

Windows XP Professional (Service3, v.3244)

Stabilność systemu

24 godziny bez wyjątku

System widzenia

Precyzyjny system korekcji ustawienia wzroku CCD (seria SONY 250)

Programowanie

W sieci

Programy internetowe

Funkcja edycji

Proste, przekątne, okrągłe łuko, koło

Liczba programów, które można zainstalować

wybrać miejsce przechowywania zgodnie z wymaganiami klienta

Konfigurowanie kamery CCD do programowania

Fangchen F130 wysokiej precyzji CCD

Kompensacja średnicy przyrządu

Zapewnienie różnych kątów, aby zrekompensować użytkownikowi do wyboru

różne kształty

Zmiana ustawienia filtrów Interwał (odległość)

automatyczny filtr czyszczący i skrzynia do zbierania pyłu z pyłem, gdy

W każdym przypadku procesy są scentralizowane.

Monitory operacyjne

Trójkolorowe światło wieży

3-kolorowe światło monitorowanie warunków pracy maszyny

Trójkolorowe światło wieży

Automatyczne wykrywanie trwałości narzędzia i czasu użytkowania

Wykrywanie przegrzania silnika

funkcja ochrony przed przegrzaniem, przeciążeniem, niskim napięciem

Wykrywanie przeciążenia serwowego

Przeciążenie, przewód jest normalny, funkcja ochrony niskiego napięcia

Śledzenie okresu trwania narzędzia

wykrywanie czasu życia narzędzia

Licznik płyt PCB

Wycinanie pozycji, liczenie, zróżnicowany sposób liczenia.

Alarm zmiany filtra próżniowego

nie stosować do filtracji próżniowej

Historia błędów maszyny

Oprogramowanie automatycznie rejestruje wszystkie alarmy pamięci

III. Dokładność

Dokładność pozycjonowania osi

00,01 mm

Dokładność trasy

00,02 mm

IV. Bezpieczeństwo

Zamknięty obszar pracy

Korzystanie z czterech zabezpieczeń uszczelnienia

Czujniki zamykania drzwi

czujnik mikrowyłącznika

Przycisk awaryjnego zatrzymania

- Tak, proszę.
