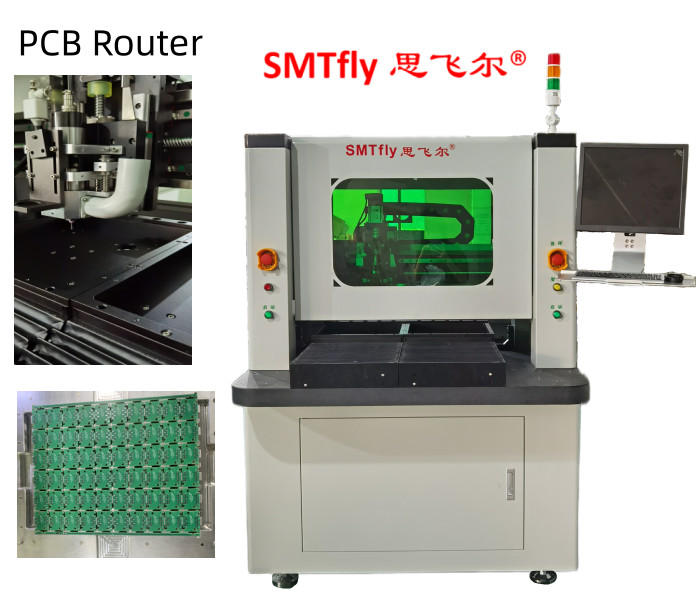

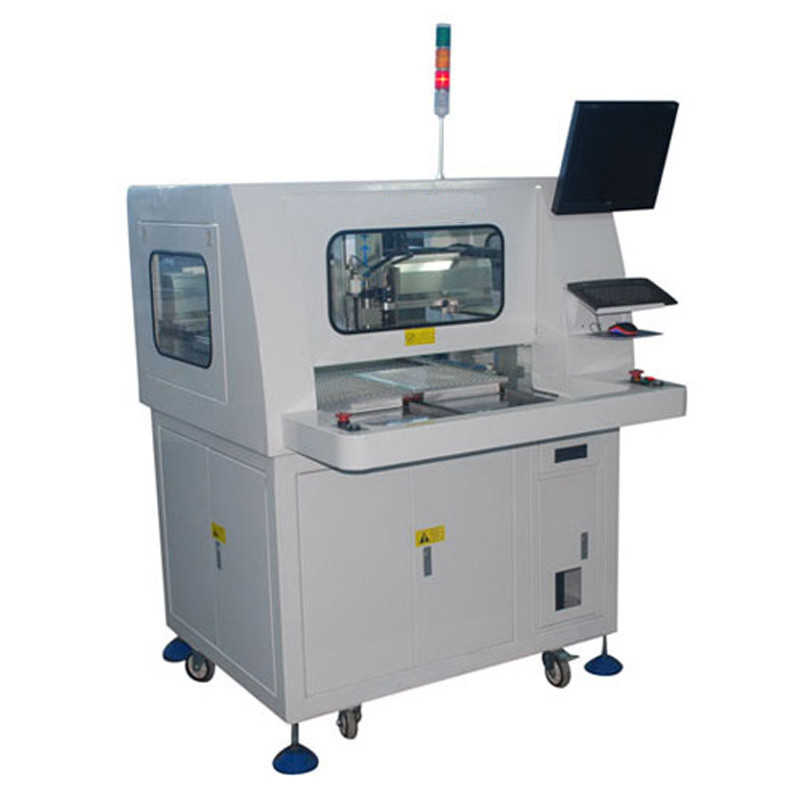

Programowanie CNC Depanelowanie PCB Maszyny routera z wyrównaniem kamery CCD
1. Wykaz części maszyny
|
I. Sprzęt |
|
|
WRZECIONO |
Wrzeciono i falownik Morning Star |
|
CCD |
Kamery przemysłowe Sony z linii 520 |
|
OBIEKTYW |
Komputer EX2C |
|
Śruba |
Import śrub kulowych TBI Precision |
|
Przewodnik |
Poszerzenie HIWIN Importowana prowadnica liniowa |
|
SILNIK |
Seria JiaBao LCF |
|
KARTA KONTROLI WE/WY |
HFC PCI-9074 |
|
KARTA KONTROLI KIEROWCY |
HFC PCI-9074 |
|
KARTA WE/WY |
PCI-9074-64szt/-38szt |
|
Oczyszczanie statyczne |
Seria STATIC-ST401A |
|
Komputer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
|
Interfejs maszyny |
AOC LCD17", mysz Logitech |
|
2.oprogramowanie |
|
|
System sterowania |
Windows XP Professional (Service3, v.3244) |
|
GUI operacji |
chiński Windows XP |
|
Edycja programu |
W linii |
|
System wizyjny |
Przesunięcie CCD AOTU |
|
System sterowania |
Wersja F 1.0.2 |
2. Parametry wydajności
|
Ogólnie |
|
|
Wymiary (szer. * głęb. * wys.) |
1220 mm * 1450 mm * 1420 mm |
|
Waga |
550 KG |
|
Przesunięcie wysokości |
60 ~ 110 mm |
|
Manipulator |
|
|
Typ silnika |
Seria JiaBao |
|
Powtarzalność pozycjonowania |
0,001 mm |
|
Obszar roboczy osi (maks.) |
680mm * 360mm * 50mm |
|
Stacja robocza |
|
|
Mocowanie PCB |
standardowy, specjalizacja |
|
Ładowanie/rozładowywanie PCB |
podręcznik |
|
Rozmiar PCB (maks.) |
322mm * 322mm |
|
Grubość PCB (maks.) |
5mm |
|
Mocowanie |
|
|
Mocowanie sztywności |
standard |
|
Mocowanie mocowania |
maszyneria |
|
Silnik wrzeciona |
|
|
Moc |
400 W |
|
Wrzeciono |
50000 obr./min |
|
Chronić |
chłodzenie własne/wiatrowe |
|
Zmień frez |
Specjalizacja |
|
Możliwość routingu |
|
|
Prędkość cięcia (maks.) |
100 mm/s |
|
Prędkość jazdy (maks.) |
3000 mm/s |
|
Precyzja cięcia |
0,01 mm |
|
System próżniowy |
|
|
Moc próżni |
2,2 kW AC 380 V |
|
Próżnia |
pion |
|
Narzędzia |
|
|
Moc |
2.2KW AC380V |
|
Dopływ powietrza |
2 ~ 5 kg/cm2 |
|
Programowanie |
|
|
Edycja programu |
W linii |
|
Edycja funkcji |
Linia, łuk, koło, krzywa U |
|
Przechowywanie programu |
Dysk twardy |
|
System wizyjny |
JEDEN kolorowy przetwornik CCD |
|
offset frezu |
AUTOMATYCZNY |
|
Konfiguracja próżni |
AUTOMATYCZNY |
|
Monitory operacyjne |
|
|
wskaźnik |
Iindicator Stan maszyny |
|
kontrola narzędzia |
Automatyczne wykrywanie żywotności narzędzia, wykorzystanie czasu testowania |
|
Zabezpieczenie silnika |
Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem |
|
kontrola przeciążenia silnika |
Mieć przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem |
|
Czas użytkowania narzędzia |
Żywotność narzędzia automatycznego wykrywania, |
|
Statystyka danych |
Oddzielny model planszy, liczenie separacyjne, różne metody liczenia |
|
Rekord błędu |
Oprogramowanie automatycznie rejestruje wszystkie alarmy w pamięci maszyn |
|
III.Dokładność |
|
|
Precyzja osi |
0,001 mm |
|
Precyzja cięcia |
0,1 mm |
|
IV.Bezpieczeństwo |
|
|
Ochrona obszaru roboczego |
Z czterema uszczelnionymi zabezpieczeniami |
|
Czujnik drzwi |
Czujnik mikroprzełącznika przednich i tylnych drzwi bezpieczeństwa (opcjonalnie) |
|
Przycisk zatrzymania awaryjnego |
|
3. Opis funkcji
1) Powiększenie obrazu X10 ułatwia programowanie i zwiększa dokładność ustawiania punktów
2) Dwa przesuwne stoły zapewniają jednoczesny ruch do wewnątrz i na zewnątrz, aby skrócić czas sczepiania i uzyskać lepszą produktywność.
3) System przesunięcia AUTO MARK. Obraz CCD może sprawdzić i symulować ścieżkę lub trasę, aby zredukować niepotrzebny błąd przed cięciem
4) Bit frezowania automatycznie podnosi się i przesuwa do następnego zaprogramowanego punktu, a następnie tnie, aby wydłużyć żywotność frezu.
5) Projekt przemysłowy drzwi bezpieczeństwa
6) Obraz CCD może sprawdzić i zasymulować ścieżkę lub trasę, aby zredukować niepotrzebne błędy przed cięciem
