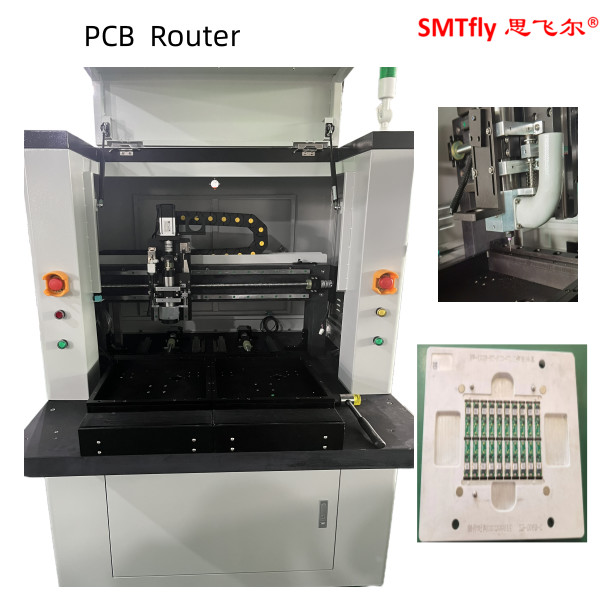

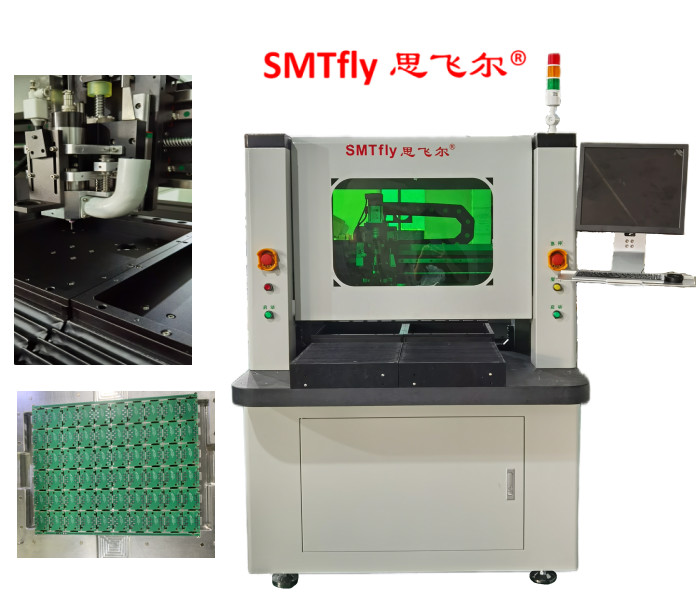

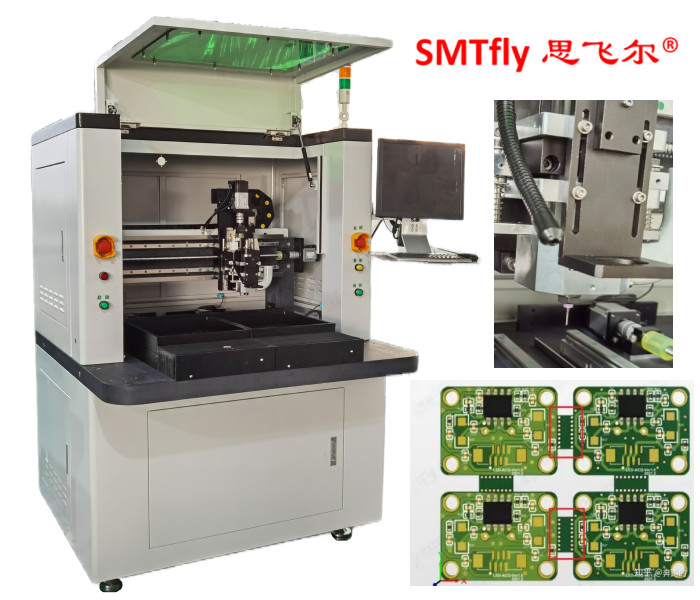

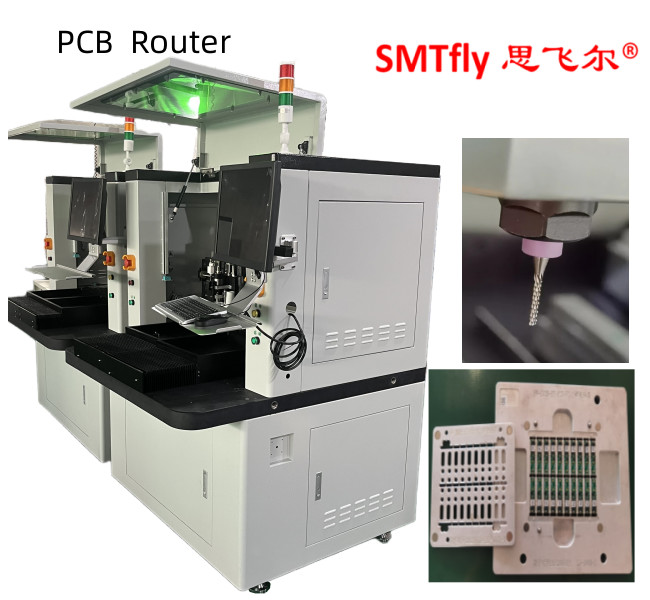

Maszyna do odkręcania płytek PCB Urządzenia do prowadzenia płytek PCB o grubości 0,6-3,5 mm Charakterystyka:
1Gładkie cięcie tylko poprzez cięcie routerów.
2W trakcie cięcia PCB jest niewiele zniekształconych, ponieważ przy użyciu silnika wysokiej częstotliwości jest to 1 / 10 prasowania, 1 / 100 łamania ręcznie.
3Jednorazowa zmiana programu.
4Możliwość cięcia obudowy i łuku z routerem, zmniejszenie ograniczeń w projektowaniu PCB.
5. Przeczytaj kod QR lub JIG BIT automatycznie wybierz program cięcia, lub sprawdź zgodność programu cięcia z JIG.
6Silne zbieranie pyłu minimalizuje przyczepność pyłu do PCB.
7Rozwijał wysokiej wydajności router bit, który rozszerzył bit życia i reliefu śmieci.
8Obniżenie kosztów PCB, ponieważ nie trzeba tworzyć rowu V na PCB.
Specyfikacja:
| Wymiary ((W*D*H): | 1220 mm*1450 mm*1420 mm |
| Poziom: | 550 kg |
| Zmiana wysokości: | 60~110 mm |
| Typ silnika: | Seria JiaBao |
| Powtarzalność pozycjonowania: | 00,001 mm |
| Obszar roboczy osi ((max): | 680 mm*360 mm*50 mm |
| Wymagania dotyczące: | Standard, specjalizacja |
| Nakładanie/wyładowanie PCB: | podręcznik |
| Rozmiar PCB (maksymalnie): | 322 mm*322 mm |
| grubość PCB (maksymalnie): | 5 mm |
| Zapewnienie sztywności: | standardowy |
| Zapewnienie mocowania | maszyny |
| Moc: | 400 W |
| Węzeł: | 50000 obr./min. |
| Ochrona: | samodzielne/wietrzne chłodzenie |
| Wymiana cięcia: | Specjalizacja |
Odkurzacz:
| Model | SMTfly-F01-SV |
| Wymiar | 650*400*1300 mm |
| Materiał | S/S 41 stal węglowa |
| Drogę sterowania | Wbudowane |
| Filtr | 100% poliestrowa igła - torba nienasycona |
| Tryb upadku | Manualny joystick + Centrum ciężkości pyłu spada automatycznie |
| Silnik | 2 KM, 1,5 kW, 380 V |
| Ciśnienie statyczne | 2000 mmAQ |
| Średnica wysysacza próżniowego | 50 mm |
| Układ worka filtracyjnego | 8 PCS, 120 ((D) mm*500 ((L) mm |
| Obsługa powierzchni | Kalendarz jednostronny |
| Ścieżka czyszczenia | Pudełko do pyłu typu szuflady |
| Koło pozycjonowania | 4 sztuk, ¢65*¢12mm |
| Koło ręczne | 2 sztuk |
| Waga | 150 kg |
| Uwaga | Zamknięte drzwi wejściowe z miękkiej gumy i otwarte drzwi |
Operacja:
Krok 1: Przed uruchomieniem sprawdź, czy silnik jest kierunek jazdy jest normalny czy nie, i kiedy jestprawidłowy, sprawdzić silną siłę ciągnącą z odsyskiwania wylot powietrza ma silne wysychanie; w przeciwnym razie Słaba siła nie wystarczy.
Krok 2: Można go stosować nieprzerwanie przez 24 godziny, ze względu na nieautomatyczne usuwanie pyłu, powinien się zatrzymać, gdy proszek i odsysanie źródła zanieczyszczenia są słabe.
Krok 3:Ręczna pręty odkurzająca jest umieszczona po lewej lub prawej stronie drzwi kontroli.tak, aby pył przymocowany do worka filtracyjnego wpadł do pudełka do zbierania pyłu.
Krok 4: Regularne czyszczenie pomieszczenia odbioru pyłu w zależności od ilości pyłu, gdy jest on 70% pełny, w przeciwnym razie przelewa się
Krok 5: Po oczyszczeniu pyłu, najpierw wyłączyć, a następnie oczyścić proszek po całkowitym zatrzymaniu urządzenia.umieszczenie pudełka do zbierania pyłu w stałej pozycji odbiornika, a części są uszczelnione i nadal używane.
Krok 6: Drzwi kontrolne to przewód filtrujący z tkaniny, pył jest filtrowany przez przewód filtrujący z tkaniny, a spaliną jest czyste powietrze.
