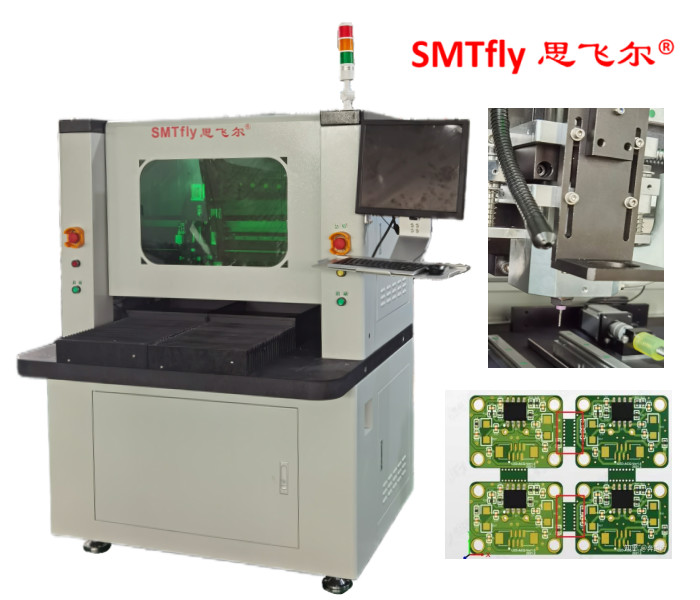

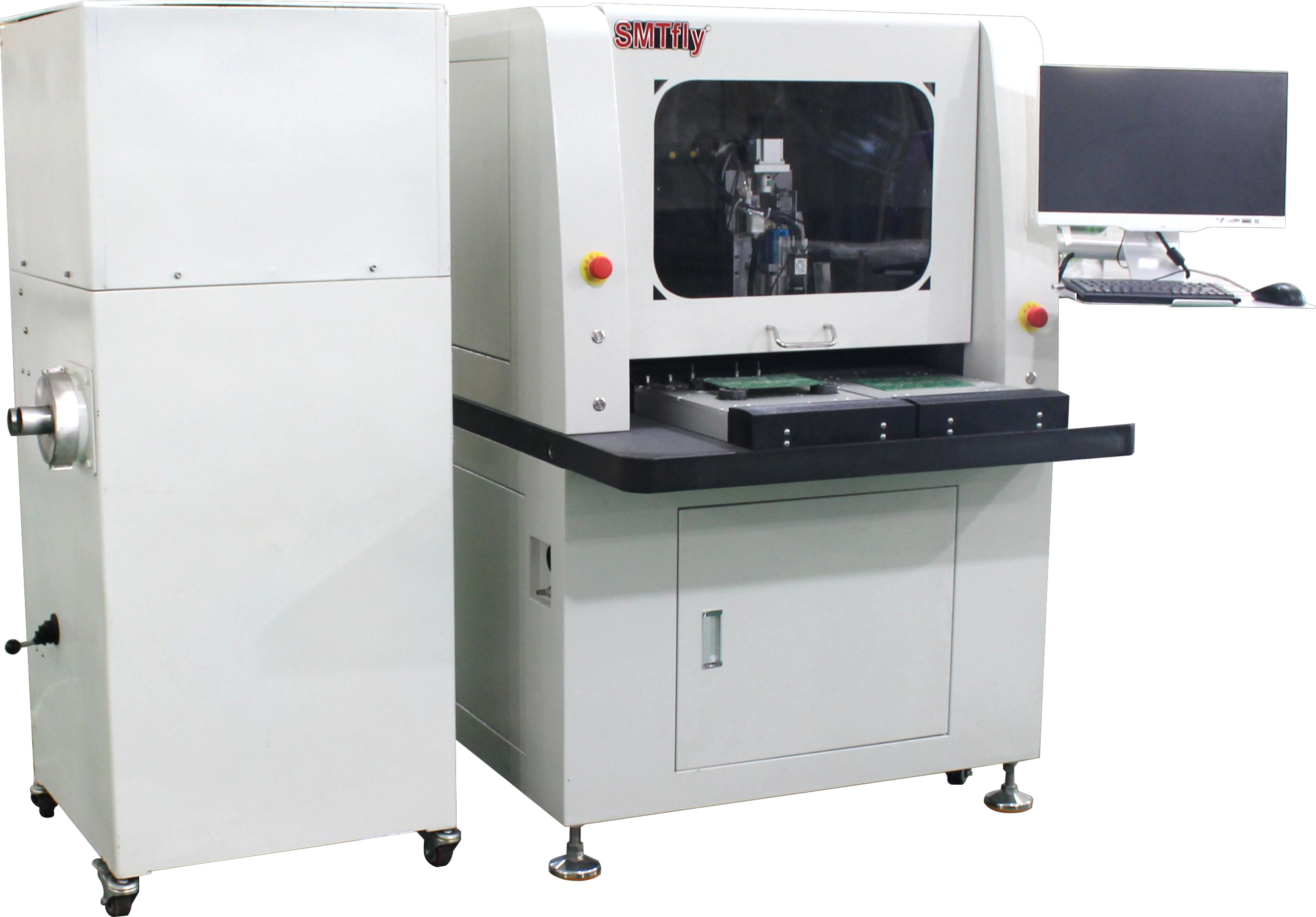

60000RPM FR4 Przemysł PCB Depaneling Router Device,PCB Separator
Router do usuwania paneli PCBSpecyfikacja:
| I. Sprzęt | |
| Modele / typy systemów | System Windows 7 |
| Ogólnie | |
| Odcisk stóp (LxWxH) | 800 mm*850 mm*1700 mm |
| Waga (około) | 350 kg |
| Zastosowalne podłoże maszyny (do wysokości) | 60~110 mm |
| Manipulator | |
| Silnik manipulacyjny | Panasonic MINAS serii A5 |
| Powtarzalność manipulatorów | 00,001 mm |
| Konfiguracja osi | |
| Maksymalny przebieg osi (X,Y,Z) | 400 mm*650 mm*50 mm |
| Stacja pracy | |
| Pozycjonowanie w zarządzie | Pozycjonowanie urządzenia, uniwersalne pozycjonowanie palca, korekcja widzenia |
| Ładowanie/wyładowanie | podręcznik |
| Zakres trasy | 450 mm*350 mm |
| Grubość paneli | 3 mm |
| Wyposażenie | |
| Zapewnienie sztywności | Uniwersalne palce i urządzenie antystatyczne |
| Klamka górna | Wykorzystanie pozycjonowania otworów |
| Silnik węzłowy | |
| Władza | 100 W |
| Maksymalna prędkość | 60000 obr./min. |
| Chłodzenie | Naturalne chłodzenie i chłodzenie powietrzem |
| Wielkość bitu routera | 3 mm*3 mm |
| Zmiana narzędzia | Użyj specjalnego klucza |
| Zdolność routingu | |
| Maksymalna prędkość trasy | 100 mm/s |
| Powtarzalność | 00,02 mm |
| System próżniowy | |
| Władza | 0.75KW220V Jednofazowy silnik |
| Filtracja | Pionowe i poziome |
| Usługi komunalne | |
| Władza | 1.5KW AC220V |
| Zaopatrzenie w powietrze | 4~5 kg/cm2 |
| II. Oprogramowanie i programowanie | |
| Platforma systemu | System Windows 7 |
| Stabilność systemu | 24 godziny bez wyjątku |
| System widzenia | Precyzyjny system korekcji ustawienia wzroku CCD (seria SONY 250) |
| Programowanie | |
| W sieci | Programy internetowe |
| Funkcja edycji | Proste, przekątne, okrągłe łuko, koło |
| Liczba programów, które można zainstalować | wybrać miejsce przechowywania zgodnie z wymaganiami klienta |
| Konfigurowanie kamery CCD do programowania | Fangchen F130 wysokiej precyzji CCD |
| Kompensacja średnicy przyrządu | Zapewnienie różnych kątów, aby zrekompensować użytkownikowi do wyboru różnych kształtów |
| Zmiana ustawienia filtrów Interwał (odległość) | Automatyczny filtr czyszczący i pudełko do zbierania pyłu do pyłu po zakończeniu przetwarzania scentralizowane za każdym razem |
| Monitory operacyjne | |
| Trójkolorowe światło wieży | 3-kolorowe światło monitorowanie warunków pracy maszyny |
| Wykrywanie pęknięć narzędzi | Automatyczne wykrywanie trwałości narzędzia i czasu użytkowania |
| Wykrywanie przegrzania silnika | funkcja ochrony przed przegrzaniem, przeciążeniem, niskim napięciem |
| Wykrywanie przeciążenia serwowego | Przeciążenie, przewód jest normalny, funkcja ochrony niskiego napięcia |
| Śledzenie okresu trwania narzędzia | wykrywanie czasu życia narzędzia |
| Licznik płyt PCB | Wycinanie pozycji, liczenie, zróżnicowany sposób liczenia. |
| Alarm zmiany filtra próżniowego | nie stosować do filtracji próżniowej |
| Historia błędów maszyny | Oprogramowanie automatycznie rejestruje wszystkie alarmy pamięci |
| III. Dokładność | |
| Dokładność pozycjonowania osi | 00,01 mm |
| Dokładność trasy | 00,02 mm |
| IV. Bezpieczeństwo | |
| Zamknięty obszar pracy | Korzystanie z czterech zabezpieczeń uszczelnienia |
| Czujniki zamykania drzwi | czujnik mikrowyłącznika |
| Przycisk awaryjnego zatrzymania | - Tak, proszę. |
Wymagania w odniesieniu do routera do odkręcania tablic PCB
1Precyzja konstrukcyjna, równomierne obciążenie, wyeliminowanie napięć wewnętrznych
2Bezpieczne, łatwe w obsłudze
3. do elektroniki, telefonów komórkowych, komputerów, PCB, FPC (elastyczna płyta drukowana)
Nasze zalety i usługi:
1854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854 854
2Usługi wsparcia technicznego w dniu obietnicy
3Ograniczenie obsługi skarg, pół godziny powrotu do klientów
4Depanel Experts, zapewnienie profesjonalnego podprogramu PCB
5Instalacja na miejscu i szkolenia są dostępne
