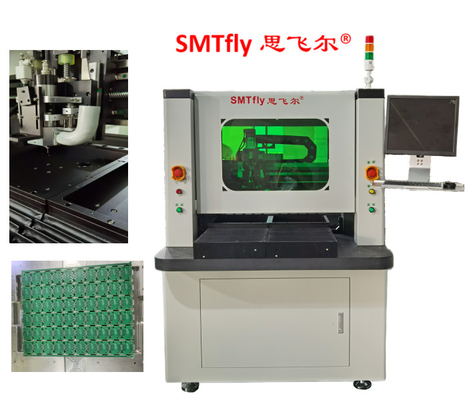

Urządzenie do rozruchowania plików PCB z obszarem roboczym 650*500 mm
Jest to samodzielna maszyna routerów specjalnie zaprojektowana do routingu (depanelowania) zespołów płyt obwodowych drukowanych (PCBA) w indywidualne zespoły.Maszyna może pomieścić większe płyty PCB w konfiguracji dwóch stołów z maksymalnym rozmiarem panelu 650 mm x 500 mmJego zaawansowane oprogramowanie sterowania zapewnia przyjazne dla użytkownika "wizualne" programowanie dla szybkiego i dokładnego programowania online.
Parametry wydajności
|
Ogólnie |
|
| Wymiary ((W*D*H) | 1220 mm*1450 mm*1420 mm |
| Waga | 550 kg |
| Zmiana wysokości | 60~110 mm |
|
Manipulator |
|
| Rodzaj silnika | Seria JiaBao |
| Powtarzalność pozycjonowania | 00,001 mm |
| Obszar roboczy osi ((max)) | 680 mm*360 mm*50 mm |
|
Stacja pracy |
|
| Stacja pracy | Standard, specjalizacja |
| Nakładanie/wyładowanie PCB | podręcznik |
| Wielkość PCB (maksymalnie) | 322 mm*322 mm |
| grubość PCB (maksymalna) | 5 mm |
|
Wyposażenie |
|
| Zapewnienie sztywności | standardowy |
| Zapewnienie mocowania | maszyny |
|
Silnik węzłowy |
|
| Władza | 400 W |
| Węgiel | 50000 obr./min. |
| Ochrona | samodzielne/wietrzne chłodzenie |
| Wymiana cięcia | Specjalizacja |
|
Zdolność routingu |
|
| Prędkość cięcia (maks.) | 100 mm/s |
| Prędkość jazdy ((max.) | 3000 mm/s |
| Dokładność cięcia | 00,01 mm |
|
System próżniowy |
|
| Moc próżniowa | 2.2KW AC 380V |
|
Płyty próżniowe |
|
|
Usługi komunalne |
|
| Władza | 2.2KW AC380V |
| Zaopatrzenie w powietrze | 2~5 kg/cm2 |
Oprogramowanie CW-F01:
| System sterowania | System Windows 7 |
| Operacja GUI | Angielski Windows 7 |
| Edycja programu | Wstawione |
| System widzenia | CCD AOTU offset |
| System sterowania | F1.0.2 wersja |
SMTfly & Chuangwei Packaging:
Dlaczego wybrać nas?
1Inżynierowie dostępni do obsługi maszyn za granicą.
Inżynierowie mogą być wysyłani do innych krajów w celu szkolenia maszyn i udzielenia wsparcia technicznego.
2- Jednoletnia gwarancja na maszyny z wyjątkiem akcesoriów.
Robustna konstrukcja ramy i japońskie żelazne ostrza uzyskał dobrą ocenę i uznany przez i zagranicznych klientów.Klienci muszą ponieść tylko opłatę za przewóz.
3Skuteczna obsługa klienta.
Wszyscy razem jesteśmy silniejsi i mądrzejsi niż każdy z nas indywidualnie.skutecznie komunikować się ze sobą, wzmacnia entuzjazm i uczestniczy w procesie decyzyjnym.
4Dojrzała technika i przełomowy proces tworzą wysokiej jakości maszyny.
Jako największa fabryka w południowym Chinach, mamy 12 lat doświadczenia w maszynach do segregacji PCB i maszynach lutowych. maszyna routerów PCB
Nasz zespół badawczo-rozwojowy nieustannie modernizuje istniejące maszyny, aby sprostać trendom rozwoju rynku
