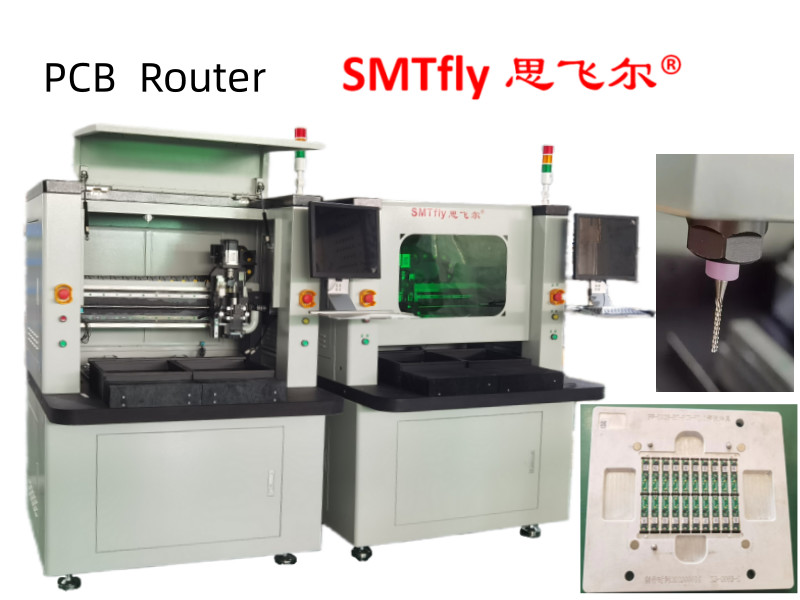

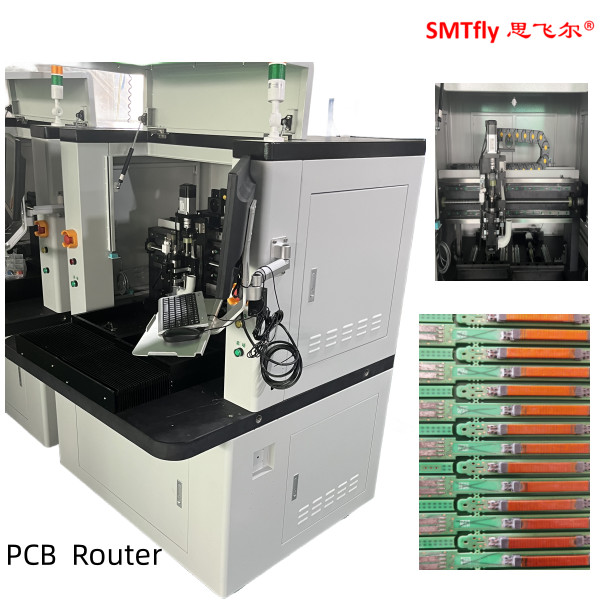

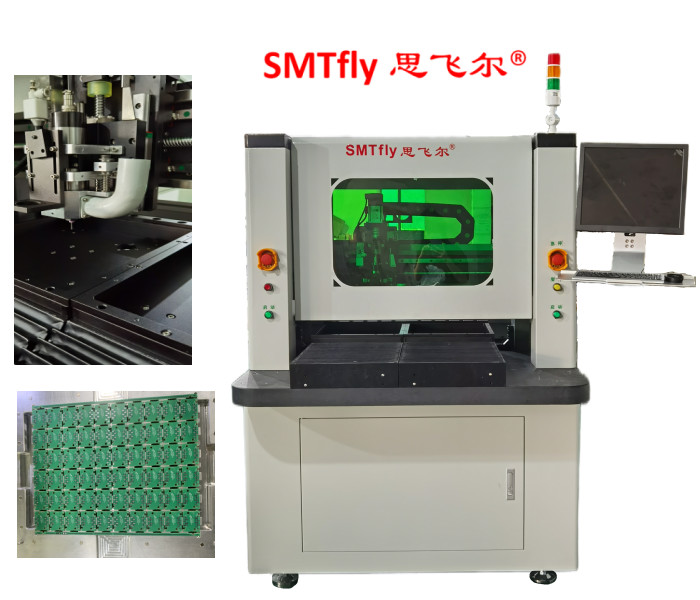

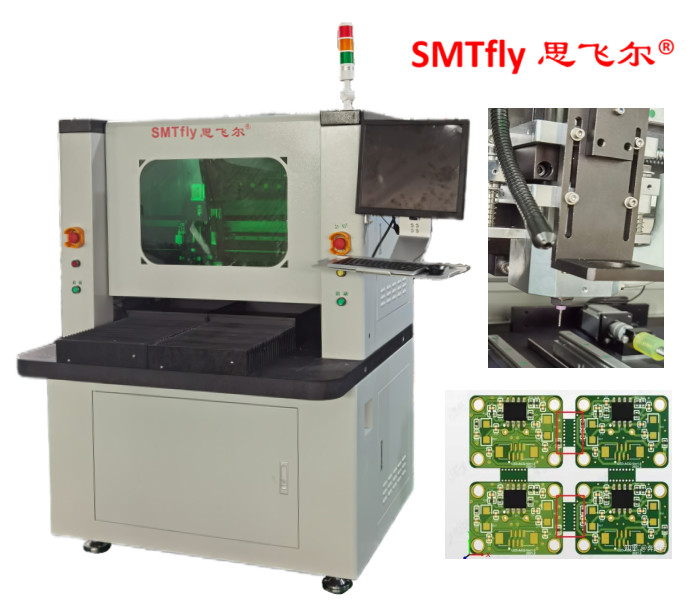

Wykonywane w kierunku Y PCB Depaneling z różnymi urządzeniami do cięcia
Proces rozgrzewania tego modelu jest obsługiwany tylko w kierunku Y. Może być wyposażony w różne urządzenia do cięcia.
Węgiel kierowniczy jest zamontowany na systemie o osi liniowej Y, który przecina panel w kierunku Y. Zapinka umożliwi automatyczne przetwarzanie różnych rozmiarów płyt PCB.
Specyfikacja:
| I. Sprzęt | |
| WYPŁUKANIE | Węgiel KAVO ((Model:4051) |
| CCD | Kamery przemysłowe Sony 520 |
| LENS | Komputacja EX2C |
| Wyrzuć. | TBI Przywóz śrubokrętów kulkowych precyzyjnych |
| Przewodnik | HIWIN rozszerzanie Importowane liniowe szyny przewodnicze |
| MOTOR | Seria JiaBao LCF |
| Karta kontrolna I/O | HFC PCI-9074 |
| Karta sterowania kierowcą | HFC PCI-9074 |
| Karta I/O | PCI-9074-64 sztuk/-38 sztuk |
| Czyszczenie statyczne | STATIC-ST401A serii |
| Komputer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interfejs maszynowy | AOC LCD17, mysz Logitech |
| 2.oprogramowanie | |
| System sterowania | Windows XP Professional (Service3, v.3244) |
| Operacja GUI | Angielski Windows XP |
| Edycja programu | Wstawione |
| System widzenia | CCD AOTU offset |
| System sterowania | F1.2.88 wersja |
| Ogólnie | |
| Wymiary ((W*D*H) | 1280 mm*1450 mm*1480 mm |
| Waga | 750 kg |
| Zmiana wysokości | 60~110 mm |
| Manipulator | |
| Rodzaj silnika | Seria JiaBao |
| Powtarzalność pozycjonowania | 00,001 mm |
| Obszar roboczy osi ((max)) | 890 mm*560 mm*50 mm |
| Stacja pracy | |
| Utrzymanie PCB | Standard, specjalizacja |
| Nakładanie/wyładowanie PCB | podręcznik |
| Wielkość PCB (maksymalnie) | 450*350 mm |
| grubość PCB (maksymalna) | 5 mm |
| Wyposażenie | |
| Zapewnienie sztywności | Zastosowane urządzenia |
| Zapewnienie mocowania | maszyny |
| Silnik węzłowy | |
| Władza | 150 W |
| Węgiel | 60000 obr./min. |
| Ochrona | samodzielne/wietrzne chłodzenie |
| Wymiana cięcia | Specjalizacja |
| Zdolność routingu | |
| Prędkość cięcia (maks.) | 80 mm/s |
| Prędkość jazdy ((max.) | 2500 mm/s |
| Dokładność cięcia | 00,01 mm |
| System próżniowy | |
| Moc próżniowa | 3.5KW AC 380V |
| Próżnia | ołowiu |
| Usługi komunalne | |
| Władza | 2.0KW AC380V |
| Zaopatrzenie w powietrze | 4-6 kg/cm2 |
| Programowanie | |
| Edycja programu | Wstawione |
| Edycja funkcji | Linia, łuk, koło, krzywa U. |
| Przechowywanie programów | Dysk twardy |
| System widzenia | Kolor SONE CCD |
| obróbka fresowa | Auto |
| Ustawienie próżni | Auto |
| Monitory operacyjne | |
| Wskaźnik | Wskaźnik Stan maszyny |
| sprawdzanie narzędzia | Żywotność narzędzia automatycznego wykrywania, stosowanie badań czasowych |
| Ochrona silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem |
| sprawdzenie przeciążenia silnika | Ma przeciążenie, linia jest normalna, funkcja ochrony niskiego napięcia |
| Czas użytkowania narzędzia | żywotność narzędzia automatycznego wykrywania, |
| Dane statystyczne | Oddzielny model tablicy, oddzielny numer, różne metody liczenia |
| Rekord błędów | Oprogramowanie automatycznie rejestruje wszystkie alarmy pamięci maszyn |
| III. Dokładność | |
| Dokładność osi | 00,001 mm |
| Precyzja cięcia | 00,1 mm |
| IV. Bezpieczeństwo | |
| Ochrona powierzchni roboczej | Z czterema zamkniętymi ochronami |
| Czujnik drzwi | czujnik mikrowyłącznika drzwi bezpieczeństwa przednich i tylnych (nieobowiązkowe) |
| Przycisk zatrzymania wymagań |
Charakterystyka:
1. Dwuosobowy stół roboczy jest naprzemiennie obcinany, możliwe jest załadunek i odbiór PCB podczas kolejnej obcinania stołu.
2Specjalny wynik cięcia, który ma niskie napięcie, wysoką dokładność, wysoką jakość z bitem routerem
3. Alternatywnie cięcie różnych programów
4Użytkownikowi przyjazny, radykalnie ulepszony funkcja wyświetlania za pomocą panelu dotykowego
5. Zmniejszenie kosztów eksploatacji z funkcją zarządzania wysokością osi Z wieloetapową automatyczną wymianą przez żywotność bitów routerów ((liczenie arkusza cięcia lub odległości)
6. To odpowiada duży rozmiar PCB ((550mmx450mm poprzez zmianę dla dużej bazy głównego)
7. Zapobieganie awarii produktu poprzez wykrywanie pęknięć i uszkodzeń routerów
8. Łatwo tworzyć program cięcia nawet jeśli nie ma danych CAD PCB z użyciem TEACHING CAMERA ((opcja)
