Liniowe płyty oddzielące płyty PCB z ruchem kołysania bez naprężenia
specyfikacje PCB depanel:
|
Model: |
SMTfly- 450 |
|
Maksymalna długość cięcia: |
450 |
|
Rozmiar maszyny do obróbki płytek PCB: |
780 mm x 500 mm x 620 mm |
|
Maksymalna grubość cięcia: |
00,3-3,5 mm |
|
Obszar pracy: |
330*220 mm |
|
Maszyna do odkręcania płytek PCB: |
185 kg. |
Nasza przewaga konkurencyjna:
Wyroby z tworzyw sztucznych, z tworzyw sztucznych
Maszyna jest napędzana pneumatycznie i sterowana elektrycznie.Nawet
wrażliwe komponenty SMD, takie jak kondensatory ceramiczne, nie zostaną uszkodzone przez oddzielny proces.Ze względu na specjalną konstrukcję noży również deski z wysokimi elementami umieszczonymi blisko krawędzi można bezpiecznie oddzielićW oparciu o sprawdzoną metodę oddzielania, noże w kształcie klinów są używane do cięcia paneli w rowie.Dzięki temu deski o grubości mniejszej niż 1 mm można bezpiecznie oddzielać bez tworzenia obciążeń.
Zastosowanie:
Cięcie płyt aluminiowych, FR4, szkła, pcba, itp.
Proszę zostawić wiadomość na adres: s1@dgwill.com
Cechy:
Idealne do twardych PCB
Może być stosowany z aluminium, FR4, CEM3 i innymi podłożami
Kontynuacja produkcji średniej i dużej wielkości
Płyty elastyczne lub ultracienkie
Gęsto zaludnione PCB z elementami znajdującymi się zbyt blisko linii wyniku, aby standardowe detonatory mogły je obsługiwać
Aluminium i substraty metalizowane (oprócz FR4, CEM3, itp.)
PCB są oddzielone przez podwójne noże w kształcie klinia CWVC-450 w jednym delikatnym ruchu kołysania, który obcina panel wzdłuż linii wyniku, bez obciążenia lub uszkodzenia PCB lub komponentów.Nawet w przypadku obróbki metalizowanych płyt obwodowych, takich jak te wyposażone w LED wytwarzające ciepło, które wymagają metalowych warstw wewnętrznych rozpraszających ciepło, ta maszyna łatwo wykona cięcie..
SMTfly-450 pcb depanel cięwa również elastyczne i ultracienkie płytki PCB (do 0,5 mm grubości) czysto, bez rozdarcia lub rozdarcia, nawet gdy wrażliwe elementy, takie jak delikatne kondensatory ceramiczne,są zamontowane w zakresie 0Liniowe, a nie okrągłe powierzchnie cięcia umożliwiają szybsze odcinki bez dodatkowego obciążenia.

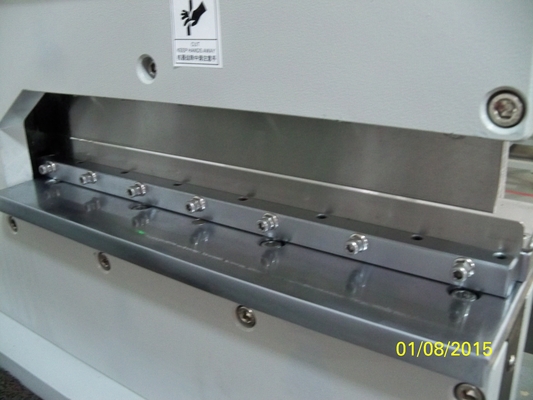

Wyrównanie między liniowymi ostrzami cięcia CWVC-450 a linią wyniku panela jest osiągane za pomocą przycisku w górnej części maszyny.Wąskie oddzielenie między górnym i dolnym ostrzem (maksymalnie 4 mm) chroni operatora przed krawędziami ostrza
Zalety:
1Prędkość cięcia to jedna segmentacja na sekundę, sterowana przez przełącznik pneumatyczny.
2. Początek zestawu cięcia jest pasywny, tak aby styczność cięcia i pozycja były pod bezpieczną kontrolą. Przy niewielkim naprężeniu podczas cięcia nie będzie pęknięć lutownicy.
3W przypadku cięcia typu niewalcowego (noż okrągły, noż prosty) nie ma pyłu, napędu silnika i nie ma zanieczyszczenia pyłem węglowym.
4Bez ścierania, bez pozostałości metalu.
5Ostrze może być używane 600000 razy / bez zasilania, unikając utraty i zmiany produktów elektrycznych.
6. Maszyna wykorzystuje 5-7kg sprężarkę powietrza bez określonego miejsca cięcia, a utrzymuje się jej wygląd przez wycieranie olejem antyrostycznym.
