W pełni automatyczny zapas bufora rozładowującego PCB z możliwością dostosowania pojedynczego/podwójnego toru
Cechy:
Stabilny i niezawodny zintegrowany system sterowania;
Łatwe w obsłudze dotykowe przyciski LED lub interfejs sterowania z ekranem dotykowym;
Pneumatyczne dociski górnego i dolnego trójpunktu przewidziane do wyrównania magazynka;
Elektryczna konstrukcja płyty popychającej może zapewnić, że płytka drukowana jest nieprzerwana;
Maszyna zawsze monitoruje błędy;
Solidna i stabilna konstrukcja;
Port SMEMA jest kompatybilny.

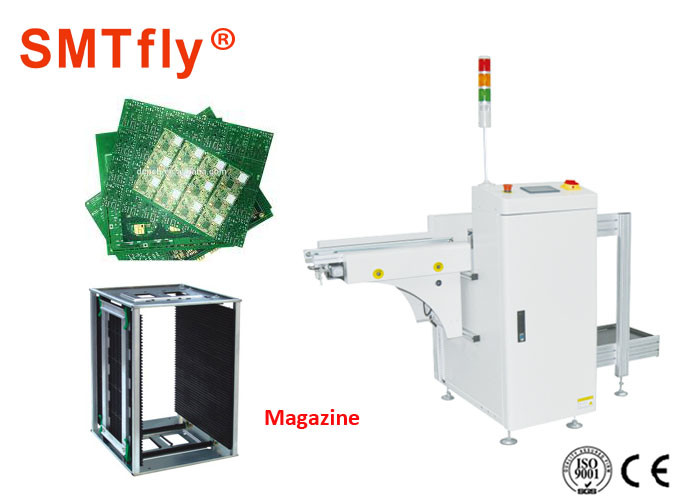

To urządzenie służy do zbierania PCB do magazynu na końcu linii produkcyjnej SMT.
Parametr specyfikacji:
| Model | SMTfly-UL250 | SMTfly-UL330 | SMTfly-UL390 | SMTfly-UL460 |
| Rozmiar PCB (L * WL * W) | 50*50~350*250 | 50*50~455*330 | 50*50~530*390 | 50*50~530*460 |
| Rozmiar maszyny (L * W * H) | 1700*750*1200 | 1950*830*1200 | 2210*920*1200 | 2210*990*1200 |
| Rozmiar magazynu (L * W * H) | 355*320*563 | 460*400*563 | 535*460*570 | 535*530*570 |
| Waga | 130 kg | 150 kg | 170 kg | 185 kg |
Parametr techniki:
| Czas płytki PCB | 6 sekund |
| Magazyn zmienia się w czasie | 30 sekund |
| Zasilacz | Zasilanie 100-230 V AC (dostosowane) |
| Jednofazowy | Maks. 300VA |
| Ciśnienie powietrza | 4-6 barów, maks. 10 l/min |
| Wysokość transferu | 920 ± 20 mm (dostosowane) |
| Kierunek transferu | Lewo - prawo lub prawo-lewo |
| Grubość PCB | Min. 0,6 mm |
| Numer magazynu | Przenośnik górny: 1, przenośnik dolny: 1 (lub dostosowany) |
| Skoki krokowe wybierz | 1-4 (skoki co 10 mm) |

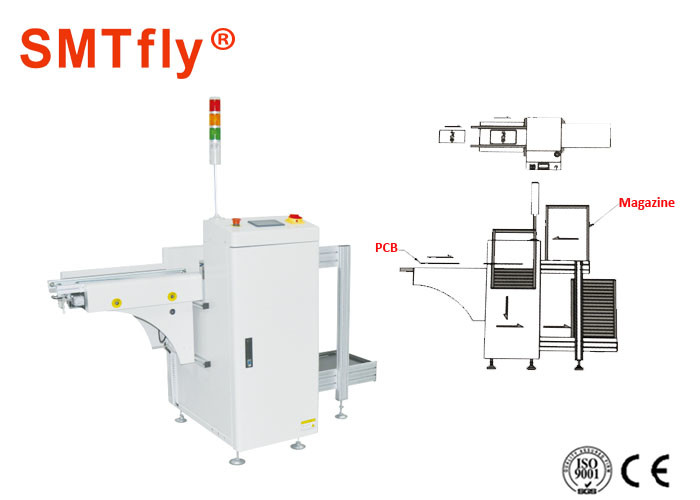

Urządzenie rozładowujące
Konfigurowalny tor (podwójny tor)
