Gilotyna Typ Pcb Depanelizer Depanelowanie PCB Aluminiowa sztywna listwa LED
Od ponad 10 lat nasze maszyny depanelujące są stale rozwijane i ulepszane, aby zagwarantować separację bez naprężeń obwodów drukowanych.Po szeroko zakrojonych testach procesu separacji wielu dostawców samochodów używa wyłącznie maszyn depanelujących z serii NTM do oddzielania wstępnie naciętych płyt panelowych.Maszyny wykorzystują bezstopniowe cięcie sekcyjne do depanelowania wstępnie przyciętych płyt panelowych w delikatny i czysty sposób, unikając uszkodzenia elementów SMD umieszczonych bezpośrednio na krawędziach płyt.
Zalety :
1. Max.Długość depanelingu PCB jest nieograniczona
2. Depaneling PCB bez naprężeń zginających i rozciągających
3. Bezpieczeństwo użytkowania, łatwa obsługa
4. Proces depanelowania bez wibracji
Specyfikacje depanelizatora PCB:
| Model | SMTfly - 3 |
| Maks.Długość cięcia PCB | Nieograniczony |
| Grubość depanelingu PCB | 0,3 - 3,5 mm |
| Napięcie i moc | 110V / 220V - 10W |
| Robocze ciśnienie powietrza | 0,5 - 0,7 MPa |
| Szybkość depanelowania PCB | ze względu na poziom umiejętności operatora |
| Rozmiar maszyny do depanelowania PCB | 780 x 500 x 620 mm |
| Waga maszyny do depanelowania PCB | 185 kg |
Funkcje :
1. Maszyna została zaprojektowana tak, aby starannie depanelować wstępnie nacięte płytki PCB, bez zginania i naprężeń.
2.Nawet wrażliwe komponenty SMD, takie jak kondensatory ceramiczne, nie zostaną uszkodzone w procesie depanelowania, a cienka płyta nawet do 0,3 mm może być bezpiecznie obrabiana.
3.Proces depanelowania bez wibracji.
4.Metoda sterowania depanelowaniem PCB odbywa się za pomocą zaworu elektromagnetycznego i pneumatycznego.
5.Operacja sterowania PCB polega na tym, że operator wciska pedał nożny na płytkę PCB depanelu.
6.Najwyższe komponenty w pobliżu rowka V PCB mogą mieć do 50 mm.
7.Szczelinę do włożenia płytki PCB można łatwo wyregulować.
Wideo:
http://www.youtube.com/watch?v=313h1CQYz9w&feature=youtu.be
http://www.youtube.com/watch?v=mCCaaT56omw&feature=youtu.be (dla 1,2-metrowej aluminiowej płytki PCB CWVC-3)
http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html

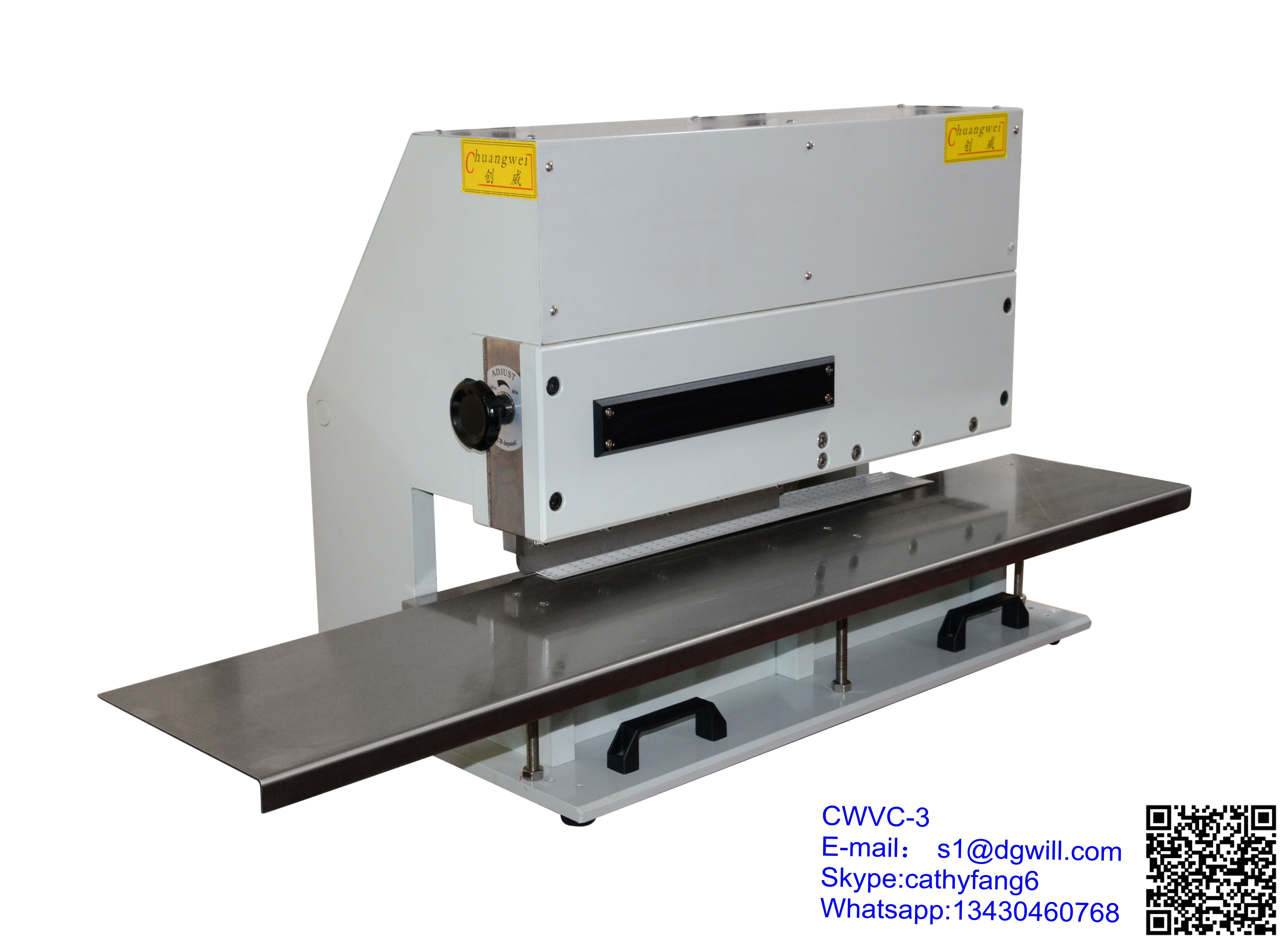

Maszyna do depanelizacji PCB Chuangwei SMTfly-3
Może być stosowany z aluminium, FR4, CEM3 i innymi podłożami
Dotrzymanie kroku przy produkcji średnio- i wielkoseryjnej
Panelowe elastyczne lub ultracienkie PCB
Gęsto zaludnione PCB z komponentami umieszczonymi zbyt blisko linii nacięcia, aby standardowe depanelery mogły sobie z nimi poradzić
Podłoża aluminiowe i metalizowane (oprócz FR4, CEM3 itp.)
Płytki PCB są oddzielane podwójnymi nożami w kształcie klina CWVC-3 jednym delikatnym ruchem kołysania, który przecina panel wzdłuż linii nacięcia, bez naprężenia lub uszkodzenia PCB lub komponentów.Nawet gdy przetwarzane są metalizowane płytki drukowane - na przykład wypełnione diodami LED wytwarzającymi ciepło, które wymagają rozpraszających ciepło metalowych warstw wewnętrznych - ta maszyna z łatwością wykona cięcie.
