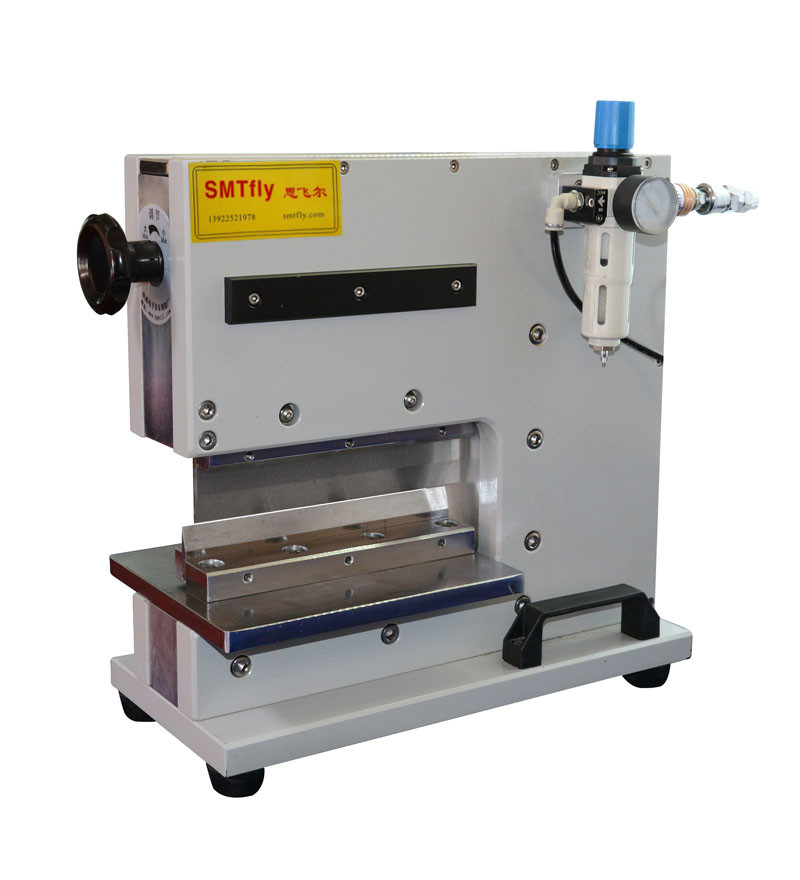

Pneumatycznie sterowany separator PCB,maszyna do odcinania płyt PCB
Opis:
Idealne do twardych PCB
Może być stosowany z aluminium, FR4, CEM3 i innymi podłożami
Kontynuacja produkcji średniej i dużej wielkości
Płyty elastyczne lub ultracienkie
Gęsto zaludnione PCB z elementami znajdującymi się zbyt blisko linii wyniku, aby standardowe detonatory mogły je obsługiwać
Aluminium i substraty metalizowane (oprócz FR4, CEM3 itp.)
PCB są oddzielone przez podwójne noże w kształcie klinia CWVC-200 w jednym delikatnym ruchu kołysania, który obcina panel wzdłuż linii wyniku, bez obciążenia lub uszkodzenia PCB lub komponentów.Nawet w przypadku obróbki metalizowanych płyt obwodowych, takich jak te wyposażone w LED wytwarzające ciepło, które wymagają metalowych warstw wewnętrznych rozpraszających ciepło, ta maszyna łatwo wykona cięcie..
CWVC-200 cięje również elastyczne i ultracienkie płytki PCB (o grubości do 0,5 mm) czysto, bez rozdarcia, nawet gdy wrażliwe elementy, takie jak delikatne kondensatory ceramiczne, są zamontowane w zakresie 0.5 mm od linii punktowej. Liniowe, a nie okrągłe powierzchnie cięcia umożliwiają szybsze oddzielenie bez dodatkowego obciążenia.

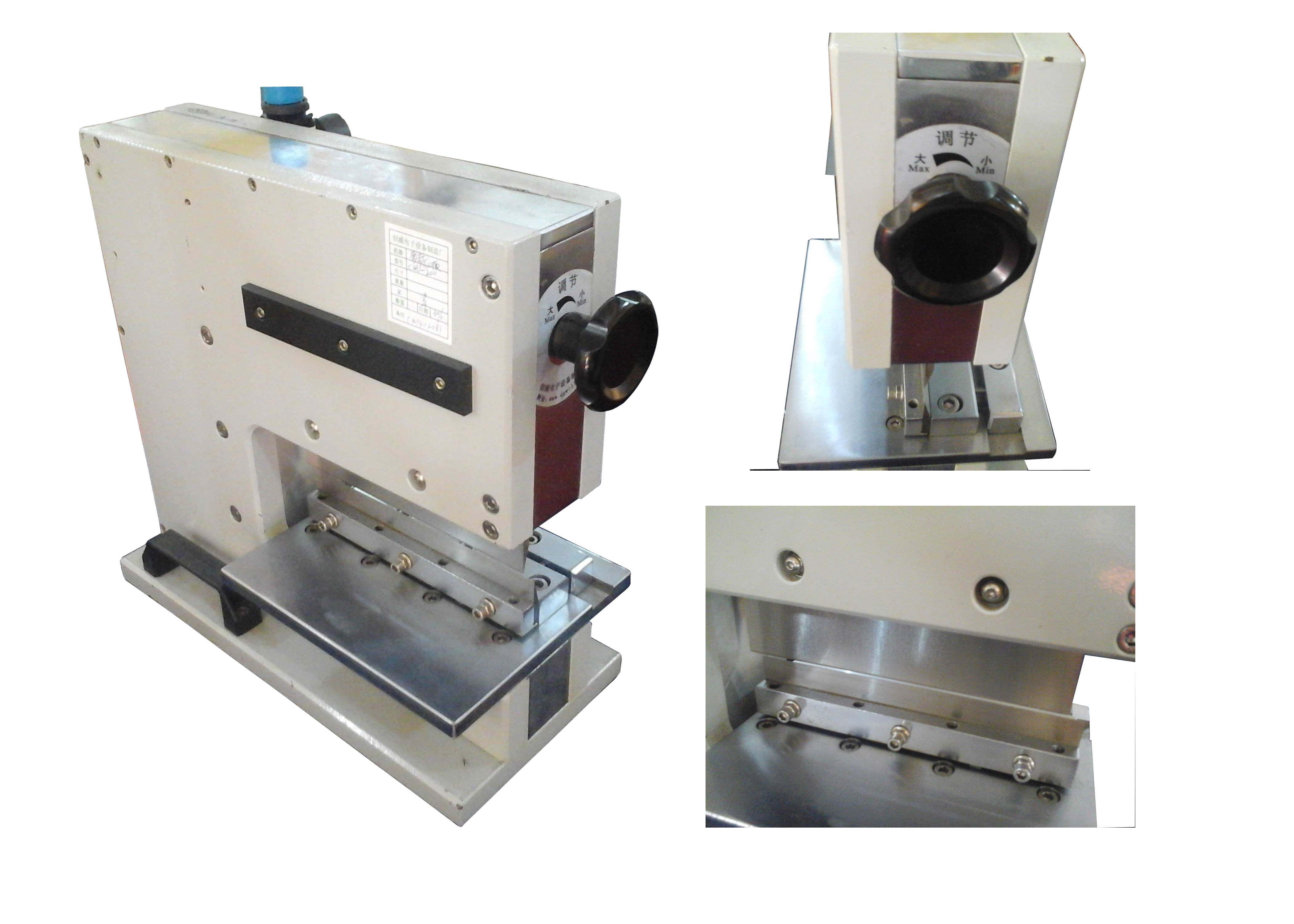

Wyrównanie między liniowymi ostrzami cięcia CWVC-200 a linią wyniku panela jest osiągane za pomocą guzików na górze maszyny.Wąskie oddzielenie między górnym i dolnym ostrzem (maksymalnie 4 mm) chroni operatora przed krawędziami ostrza
CWVC-200 PCB Depaneler Właściwości:
Oddziela deski o grubości do 2,0 mm (z minimalną głębokością odbioru 0,5 mm)
Może być stosowany z aluminium, FR4, CEM3 i innymi podłożami, w tym podłożami z metalowymi warstwami wewnętrznymi
Oddziela PCB z elementami znajdującymi się do 0,5 mm od linii wyniku
Bezpieczne do stosowania z elastycznymi i cienkimi PCB
Gładki, cichy napęd pneumatyczny z aktywacją pedału
W kształcie klina, linie klatek w kształcie kształtują się w liniach wyników w rowie w kształcie widocznika i działają w ruchu kołysania się
Płyty są oddzielone bez gięcia lub złamania
Brak zagrożeń dla bezpieczeństwa operatora, ponieważ nigdy nie ma odległości większej niż 4 mm między górnymi i dolnymi ostrzami
Dostosować łopaty do linii wyników PCB za pomocą przycisku obrotowego
Specyfikacje:
| Model | CWVC-200 |
| Maksymalna długość cięcia | 200 mm |
| wielkość maszyny | 620*230*400 mm |
| grubość cięcia | 00,3-3,5 mm |
| Masa maszyny | 165 kg |
