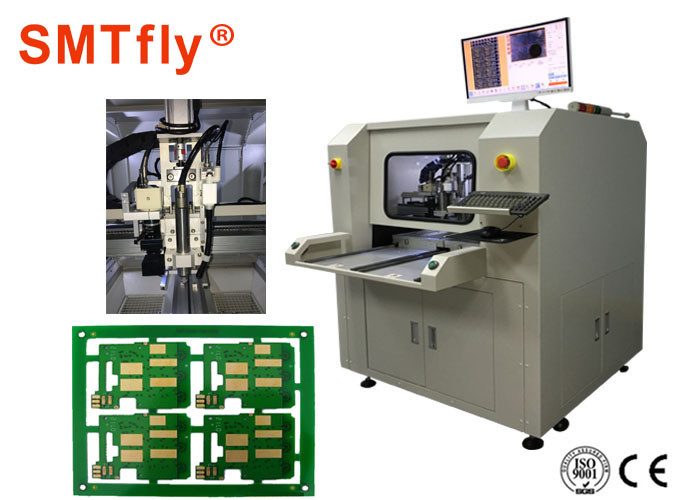

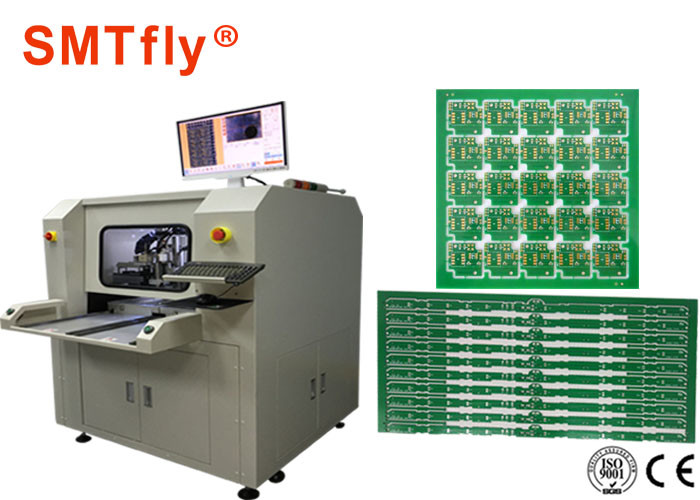

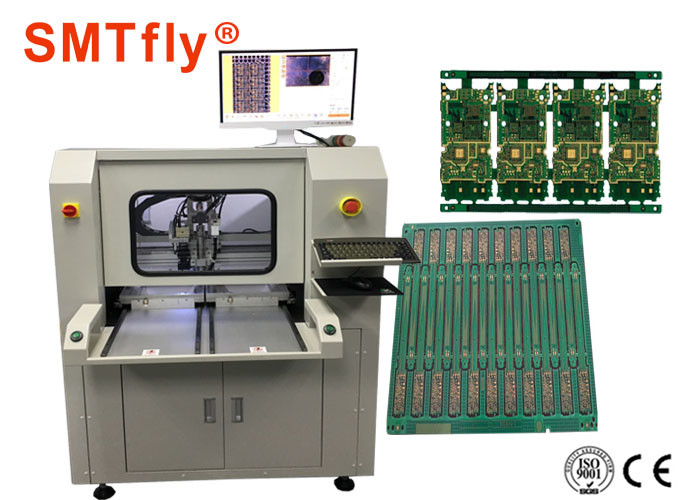

3,5 mm TAB Pcb Depaneling/separator Router, maszyna do routingu PCB Cechy:
1. Gładkie wykończenie cięcia tylko przez cięcie routera.
2. Podczas cięcia PCB występują niewielkie zniekształcenia ze względu na zastosowanie silnika wrzeciona o wysokiej częstotliwości.Jest to 1/10 prasowania, 1/100 łamania ręcznego.
3. Przełączanie programu jednym dotknięciem.
4. Możliwość cięcia wykładziny i łuku za pomocą routera, zmniejsza ograniczenia w projektowaniu PCB.
5. Odczytaj kod QR lub automatyczny wybór programu cięcia JIG BIT lub sprawdź zgodność między programem cięcia a JIG.
6. Wydajne odpylanie minimalizuje przywieranie kurzu do PCB.
7. Opracowany wysokowydajny frez, który wydłużył żywotność bitu i zaśmiecał.
8. Obniż koszty PCB, ponieważ nie trzeba robić rowka w kształcie litery V na PCB
Specyfikacja:
| Wymiary (szer. * głęb. * wys.): | 1220 mm * 1450 mm * 1420 mm |
| Waga: | 550 kg |
| Przesunięcie wysokości: | 60~110mm |
| Typ silnika: | Seria Jiabao |
| Powtarzalność pozycjonowania: | 0,001 mm |
| Obszar roboczy osi (maks.): | 680mm*360mm*50mm |
| Mocowanie PCB: | standard, specjalizacja |
| Ładowanie/rozładowywanie PCB: | podręcznik |
| Rozmiar PCB (maks.): | 322mm * 322mm |
| Grubość PCB (max): | 3mm |
| Mocowanie sztywności: | standard |
| Mocowanie mocowania: | maszyneria |
| Moc: | 400W |
| Wrzeciono: | 60000 obr/min |
| Chronić: | chłodzenie własne/wiatrowe |
| Zmień nóż: | Specjalizacja |
Odkurzacz:
Specyfikacja:
| Model | CW-F01-SV |
| Wymiar | 650*400*1300mm |
| Materiał | Stal węglowa S/S 41 |
| Sposób kontroli | Wbudowany |
| Filtr | 100% poliester igła z włókniny |
| Tryb spadania | Ręczny joystick + automatycznie opada środek ciężkości pyłu |
| Silnik | 2KM, 1,5KW, 380V |
| Ciśnienie statyczne | 2000mmAQ |
| Średnica ssania próżniowego | 50mm |
| Układ worków filtracyjnych | 8 szt., 120(D)mm*500(L)mm |
| Obróbka powierzchniowa | Kalandrowanie jednostronne |
| Sposób czyszczenia | Pojemnik na kurz typu szufladowego |
| Koło pozycjonujące | 4 szt., ￠65*￠12mm |
| Pokrętło | 2 szt. |
| Waga | 150 kg |
| Uwaga | Uszczelnione miękkie gumowe drzwiczki dostępu i przezroczyste drzwi |
Operacja:
Krok 1: Przed rozpoczęciem sprawdź, czy silnik
kierunek biegu jest normalny lub nie, a kiedy jest
Prawidłowo, przetestuj silną siłę ciągnącą z ssania
port, Wylot powietrza ma silne ssanie;Inaczej
słaba siła nie wystarczy.
Krok 2: Może być używany w sposób ciągły przez 24 godziny, ze względu na nieautomatyczne usuwanie kurzu, powinien zatrzymać się, gdy proszek i ssanie źródła zanieczyszczenia są słabe.
Krok 3: Ręczny pręt do usuwania kurzu znajduje się po lewej lub prawej stronie drzwi inspekcyjnych.Gdy maszyna zatrzymuje się, pręcik na kurz jest przesuwany do przodu i do tyłu, dzięki czemu kurz przyczepiony do worka filtrującego wpada do pojemnika na kurz.
Krok 4: Regularnie czyść kurz w pomieszczeniu do zbierania kurzu zgodnie z ilością kurzu, gdy jest pełny w 70%, w przeciwnym razie przepełnia się
Krok 5: Po oczyszczeniu kurzu najpierw wyłącz, a następnie wyczyść proszek po całkowitym zatrzymaniu urządzenia.Po oczyszczeniu z kurzu umieść pojemnik na kurz w stałej pozycji pojemnika na kurz, a części zostaną uszczelnione i nadal będą używane.
Krok 6: Drzwi inspekcyjne to rura z tkaniny filtracyjnej, kurz jest filtrowany przez rurę z tkaniny, a spaliny to czyste powietrze.
