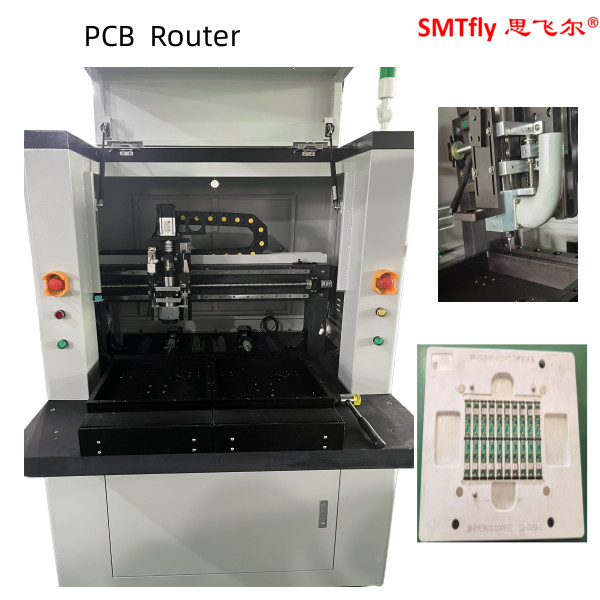

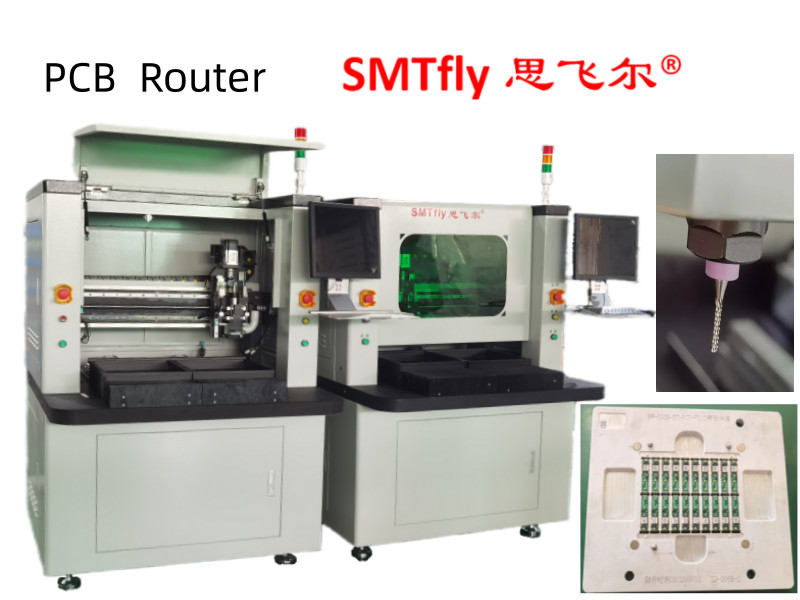

3mm Dual Table PCB Router Machine z górnym dolnym odkurzaczem
Specyfikacja:
| Wymiary ((W*D*H): | 1220 mm*1450 mm*1420 mm |
| Poziom: | 550 kg |
| Zmiana wysokości: | 60~110 mm |
| Typ silnika: | Seria JiaBao |
| Powtarzalność pozycjonowania: | 00,001 mm |
| Obszar roboczy osi ((max): | 680 mm*360 mm*50 mm |
| Wymagania dotyczące: | Standard, specjalizacja |
| Nakładanie/wyładowanie PCB: | podręcznik |
| Rozmiar PCB (maksymalnie): | 322 mm*322 mm |
| grubość PCB (maksymalnie): | 5 mm |
| Zapewnienie sztywności: | standardowy |
| Zapewnienie mocowania | maszyny |
| Moc: | 400 W |
| Węzeł: | 50000 obr./min. |
| Ochrona: | samodzielne/wietrzne chłodzenie |
| Wymiana cięcia: | Specjalizacja |
Charakterystyka:
CW-F02 to maszyna do cięcia płytek PCB z wieloma panelami zgodnie z wstępnie edytowaną ścieżką za pomocą szybkiego ruchu fresownicy.poprawia jakość produktu i zmniejsza wskaźnik złomu.
Maszyna przyjmuje interfejs człowiek-maszyna z systemem Windows XP, który jest prosty i wygodny, zdolny do automatycznej korekty ścieżki cięcia, edycji i modyfikacji programu CCD o wysokich pikselach,program blokowy i program jednokatowy.
PCB z dwiema interaktywnymi płytami załadunku i rozładunku materiałów skutecznie skróci czas bezczynności maszyny, osiągając w ten sposób idealną wydajność.pomocniczy program demonstracyjny i funkcja edycji, urządzenie może pracować dokładniej i uzyskać ostrej grafiki. Wyposażone w automatyczny system korekty pozycjonowania znaku, trasa ruchu jest wyświetlana w czasie rzeczywistym i śledzona w sposób analogowy;W sumie, mam jasną wizję..
Dzięki funkcji automatycznej korekcji pozycji, PCB może cięć dokładniej.Dlatego obniża standard dla operatorów do umieszczenia tablicy, w ten sposób znacznie zwiększyć wydajność pracy.
Funkcja kopiowania dwóch płyt, bloku, szeregów, płyty wielokątnej,funkcja pojedynczej modyfikacji śledzenia i funkcja edycji bloku rzeczywiście upraszczają proces programowania i zwiększają wydajność.
Odkurzacz:
Specyfikacja:
| Model | CW-F01-SV |
| Wymiar | 650*400*1300 mm |
| Materiał | S/S 41 stal węglowa |
| Drogę sterowania | Wbudowane |
| Filtr | 100% poliestrowa igła - torba nienasycona |
| Tryb upadku | Manualny joystick + Centrum ciężkości pyłu spada automatycznie |
| Silnik | 2 KM, 1,5 kW, 380 V |
| Ciśnienie statyczne | 2000 mmAQ |
| Średnica wysysacza próżniowego | 50 mm |
| Układ worka filtracyjnego | 8 PCS, 120 ((D) mm*500 ((L) mm |
| Obsługa powierzchni | Kalendarz jednostronny |
| Ścieżka czyszczenia | Pudełko do pyłu typu szuflady |
| Koło pozycjonowania | 4 sztuk, ¢65*¢12mm |
| Koło ręczne | 2 sztuk |
| Waga | 150 kg |
| Uwaga | Zamknięte drzwi wejściowe z miękkiej gumy i otwarte drzwi |
