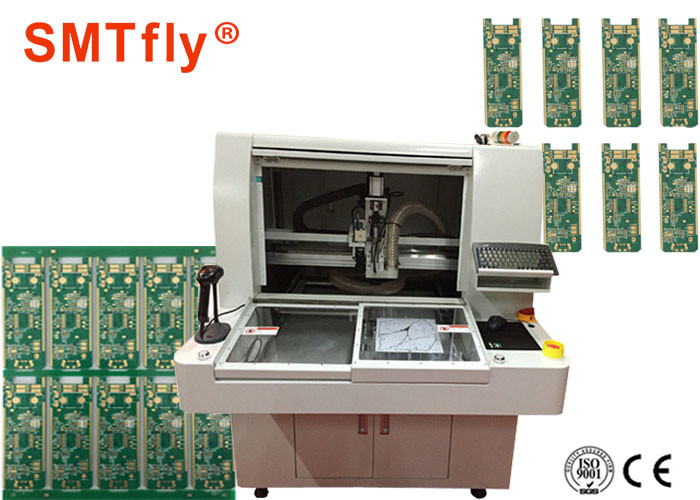

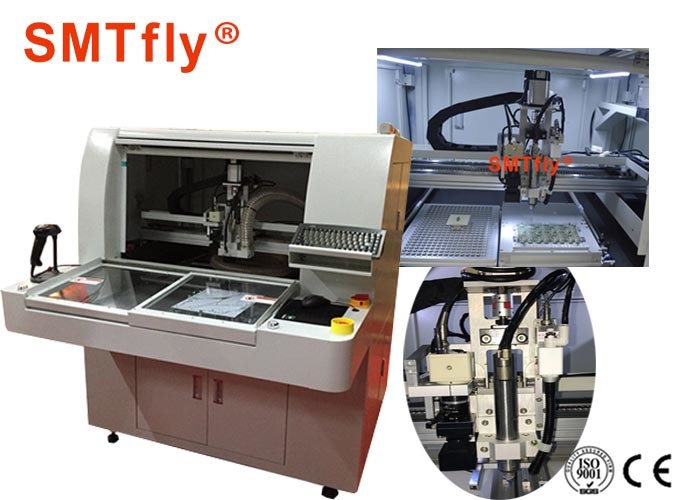

Dwustołowy router PCB z opcjonalnym górnym / dolnym odkurzaczem
Specyfikacja:
| Wymiary (szer. * głęb. * wys.): | 1220 mm * 1450 mm * 1420 mm |
| Waga: | 550 kg |
| Przesunięcie wysokości: | 60~110mm |
| Typ silnika: | Seria Jiabao |
| Powtarzalność pozycjonowania: | 0,001 mm |
| Obszar roboczy osi (maks.): | 680mm*360mm*50mm |
| Mocowanie PCB: | standard, specjalizacja |
| Ładowanie/rozładowywanie PCB: | podręcznik |
| Rozmiar PCB (maks.): | 322mm*322mm |
| Grubość PCB (max): | 5mm |
| Mocowanie sztywności: | standard |
| Mocowanie mocowania: | maszyneria |
| Moc: | 400W |
| Wrzeciono: | 50000 obr/min |
| Chronić: | chłodzenie własne/wiatrowe |
| Zmień nóż: | Specjalizacja |
Cechy:
CW-F02 to maszyna do cięcia wielopanelowego PCB zgodnie ze wstępnie przygotowaną ścieżką za pomocą szybkiego ruchu frezu.Pozbycie się wad cięcia ręcznego, C-CUT lub Push cut poprawia jakość produktu i zmniejsza ilość odpadów.
Maszyna przyjmuje interfejs człowiek-maszyna za pośrednictwem systemu Windows XP, który jest prosty i wygodny, umożliwia automatyczną korektę ścieżki cięcia, edycję i modyfikację programu CCD o wysokiej rozdzielczości, programu blokowego i programu jednoetapowego.
PCB z dwoma interaktywnymi płytami do załadunku i rozładunku materiałów skutecznie skróci czas bezczynności maszyny, dzięki czemu osiągnie idealną produktywność.Dzięki obiektywowi wzmacniającemu o wysokiej rozdzielczości CCD, pomocniczemu programowi demonstracyjnemu i funkcji edycji, maszyna może pracować dokładniej i uzyskać ostrzejszą grafikę.Wyposażony w automatyczny system korekcji pozycjonowania znaczników, ścieżka ruchu jest wyświetlana w czasie rzeczywistym i śledzona w sposób analogowy;w sumie zrealizuj jasną wizję.
Dzięki funkcji automatycznej korekcji położenia PCB może ciąć dokładniej.W zakresie maksymalnie 3 mm maszyna może automatycznie korygować odchylenie pozycji, dzięki czemu obniża standard dla operatorów umieszczania płyty, co znacznie poprawia wydajność pracy.
Funkcja kopiowania dwóch płyt, bloku, tablic, płyty wielokątowej, funkcji modyfikacji pojedynczego śledzenia i funkcji edycji bloku rzeczywiście upraszcza proces programowania i zwiększa wydajność.
Odkurzacz:
Specyfikacja:
| Model | CW-F01-SV |
| Wymiar | 650*400*1300mm |
| Materiał | Stal węglowa S/S 41 |
| Sposób kontroli | Wbudowany |
| Filtr | 100% poliester igła z włókniny |
| Tryb spadania | Ręczny joystick + automatycznie opada środek ciężkości pyłu |
| Silnik | 2KM, 1,5KW, 380V |
| Ciśnienie statyczne | 2000mmAQ |
| Średnica ssania próżniowego | 50mm |
| Układ worków filtracyjnych | 8 szt., 120(D)mm*500(L)mm |
| Obróbka powierzchniowa | Kalandrowanie jednostronne |
| Sposób czyszczenia | Pojemnik na kurz typu szufladowego |
| Koło pozycjonujące | 4 szt., ￠65*￠12mm |
| Pokrętło | 2 szt. |
| Waga | 150 kg |
| Uwaga | Uszczelnione miękkie gumowe drzwiczki dostępowe i przezroczyste drzwi |
