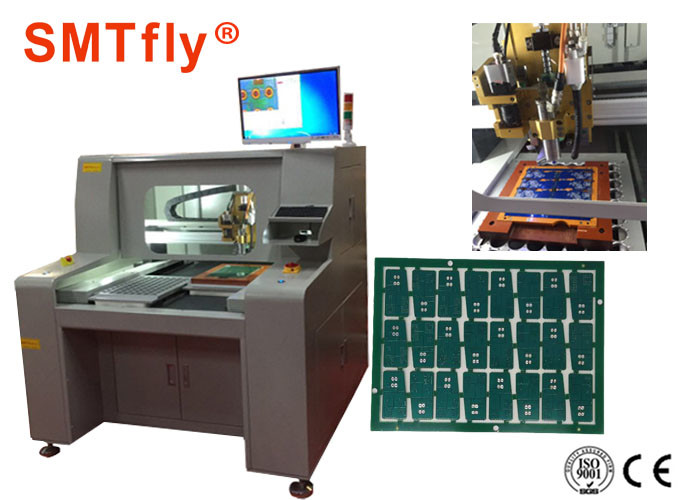

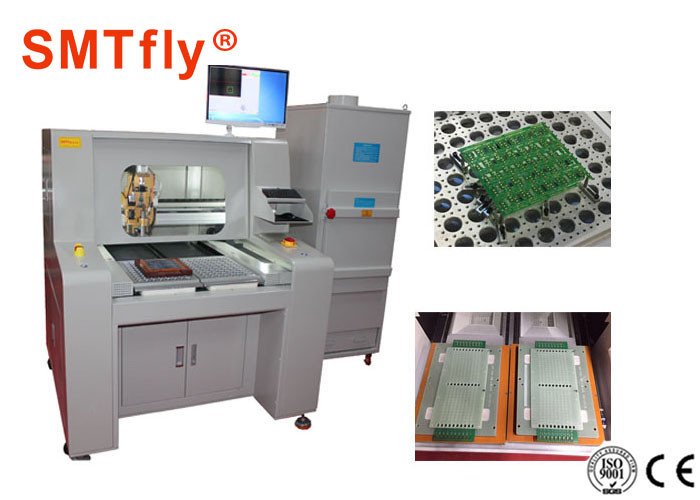

Wysokowydajna maszyna do frezowania PCB Podwójna stacja robocza Szybka i wydajna izolacja PCB
Rozważając wiele dostępnych metod izolacji PCB, trudno jest zdecydować, która z nich jest najlepsza.W Chinach proponujemy, aby nasze routery PCB były najbardziej wydajnym i najszybszym sposobem na pojedyncze PCB.W celu bezstresowej depanelizacji wykorzystujemy frez, który minimalizuje obciążenie komponentów, dzięki czemu są one nienaruszone i działają sprawnie.System regulacji bitów frezarki automatycznie przesunie się do 5 różnych poziomów głębokości, co ograniczy wymianę bitów.Prędkość skrawania frezu wynosi maksymalnie 50 mm na sekundę, podczas gdy prędkość przesuwu wynosi maksymalnie 800 mm na sekundę.Nasze plotery do PCB zawierają również wysokoobrotowe wrzeciono, które utrzyma precyzję, jednocześnie przyspieszając proces.Rama z pewnością wytrzyma precyzyjne śruby kulowe zastosowane na osi X, Y, Z i będzie szybka dzięki silnikowi wrzeciona, który wytwarza obroty do 60 000 obr./min.
Łatwy w użyciu
Nasze routery PCB są nie tylko wydajne i szybkie, ale także bardzo łatwe w obsłudze.Separację PCB można rozpocząć na naszych maszynach za pomocą prostego dotknięcia zewnętrznego przycisku.Oprogramowanie do przetwarzania obrazu ułatwia programowanie określonych ścieżek cięcia za pomocą technologii „wskaż i kliknij”.Wbudowana kamera CCD umożliwia automatyczną kompensację wyrównania, dzięki czemu depanelizacja jest jeszcze bardziej bezproblemowa.Zaprojektowane z myślą o łatwym dostępie i naprawach, nasze maszyny są również łatwe w utrzymaniu.
Specyfikacja
| Model | CW-F04 |
| Standardowy obszar roboczy | 450*350mm |
| Moc | 220 V, 4,2 kW |
| Powtarzalność manipulatora | ±0,02mm |
| Rezolucja | ± 0,01 mm |
| Pozycjonowanie planszy | Podwójna stacja robocza z uchwytem gniazdowym lub uchwytem kołkowym |
| Lokalizacja panelu | Zlokalizowany przez otwory narzędziowe lub krawędzie PCB |
| Ładowanie | podręcznik |
| Rozładunek | podręcznik |
| Rozmiar panelu | 450*350mm |
| Grubość panelu | 0,5-3,5 mm |
| Silnik wrzeciona | Wrzeciono gwiazda poranna o mocy 0,5 kW |
| Zmiana narzędzia | podręcznik |
| System filtracji kurzu | Odkurzacz 3KW |
| System wizyjny | Kamera wideo CCD o wysokiej rozdzielczości |
| Programowanie | Wspomagane wzrokowo nauczanie manualne punkt-punkt |
| Funkcja edycji | Wspomagana wizja podczas pracy na sucho/tryb pracy testowej |
| Ciężar maszyny | 500kgs |
| Wymiar maszyny | 113*140*108 cm |
Podanie:
Do frezowania połączeń przy łączeniu płytek PCB depanel.
Stosowany we wszystkich gałęziach przemysłu elektronicznego obejmujących zasilacze, komputery, telefony komórkowe, urządzenia gospodarstwa domowego, elektronikę samochodową, przewody i złącza ...
Cechy:
Więcej informacji zapraszamy do kontaktu:
E-mail: sales@dgwill.com
