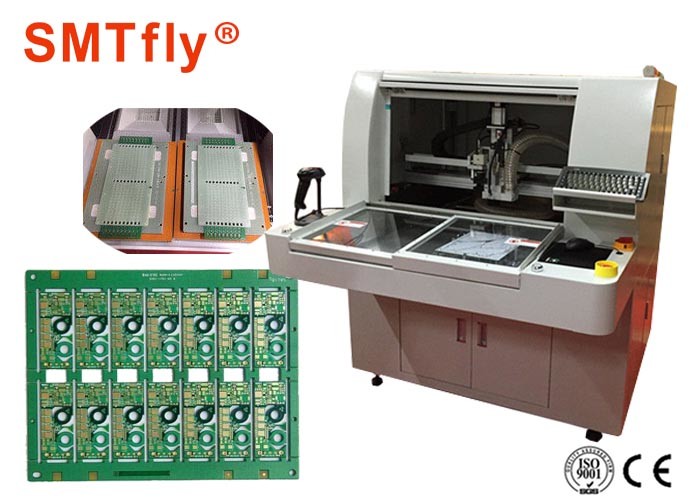

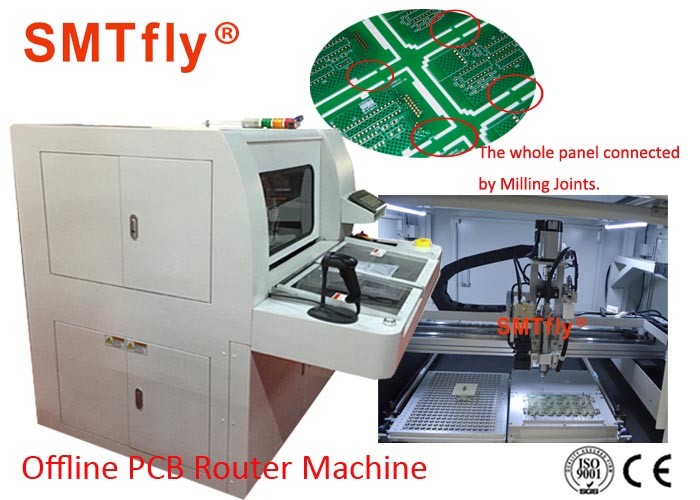

Producent sprzętu do routingu PCB do bezstresowej depanelizacji
Specyfikacja:
| Model | CW-F01 |
| Standardowy obszar roboczy | 320*320mm |
| Moc | 220 V, 4,2 kW |
| Powtarzalność manipulatora | ±0,02mm |
| Rezolucja | ± 0,01 mm |
| Pozycjonowanie planszy | Podwójna stacja robocza z uchwytem gniazdowym lub uchwytem kołkowym |
| Lokalizacja panelu | Zlokalizowany przez otwory narzędziowe lub krawędzie PCB |
| Ładowanie | podręcznik |
| Rozładunek | podręcznik |
| Rozmiar panelu | 320*320mm (standard) |
| Grubość panelu | 0,5-3,5 mm |
| Silnik wrzeciona | Wrzeciono gwiazda poranna o mocy 0,5 kW |
| Zmiana narzędzia | podręcznik |
| System filtracji kurzu | Odkurzacz 3KW |
| System wizyjny | Kamera wideo CCD o wysokiej rozdzielczości |
| Programowanie | Wspomagane wzrokowo nauczanie manualne punkt-punkt |
| Funkcja edycji | Wspomagana wizja podczas pracy na sucho/tryb pracy testowej |
| Ciężar maszyny | 500kgs |
| Wymiar maszyny | 113*140*108 cm |
Bezpłatna demonstracja i ograniczona ocena próbna mogą być ustawione w zależności od dostępności.
Korzyści z depanelowania PCB
Nie ma lepszego sposobu na zdepanowanie płytki drukowanej niż za pomocą routera PCB Sayaka.Ten depanel PCB jest odpowiedzią na bezproblemowe depanelowanie PCB dzięki zastosowaniu frezu, który minimalizuje obciążenie komponentów.Szybkoobrotowe wrzeciono zawarte w maszynie przyspiesza cięcie i utrzymuje precyzję, jednocześnie umożliwiając elastyczne projekty paneli z różnymi wzorami cięcia.Nasz depanel do płytek PCB ograniczy również wymianę bitów dzięki naszemu systemowi regulacji głębokości frezowania, który automatycznie przesuwa do 5 poziomów głębokości.Maksymalna prędkość cięcia frezu do płytek PCB wynosi 50 mm na sekundę, a prędkość przesuwu wynosi maksymalnie 800 mm na sekundę.Dzięki wbudowanemu systemowi odkurzania opartego na urządzeniu, system z pewnością będzie czysty i wydajny.Zapobiega to wypaczaniu i w pełni wykorzystuje siłę podciśnienia w celu uzyskania najbardziej efektywnego zbierania kurzu.
Łatwe w obsłudze oprogramowanie do przetwarzania obrazu routera PCB ułatwia programowanie ścieżek cięcia za pomocą technologii „wskaż i kliknij”, a także automatycznie kompensuje wyrównanie za pomocą kamery CCD.Za pomocą prostego dotknięcia zewnętrznego przycisku depanelowanie PCB można rozpocząć szybko, aby ułatwić obsługę, a dzięki łatwemu w użyciu trybowi programowania wstępnego, obsługa maszyny jest jeszcze bardziej niewymagająca.Depanel PCB jest również bardzo łatwy w utrzymaniu, ponieważ maszyna jest zaprojektowana z myślą o łatwym dostępie i naprawach.Konstrukcja ramy i silnik wrzeciona działają na osi X, Y i Z, a zintegrowane łożysko ceramiczne zapewnia prędkość obrotową 60 000 obr./min.
Dzięki różnorodności korzyści, jakie oferują nasze systemy depanelowania oraz łatwości obsługi maszyn, cena jest niezaprzeczalnie praktyczna.Nie tylko zaspokajanie potrzeb związanych z depanowaniem jest wydajne i proste, ale niski koszt pozwoli zaoszczędzić pieniądze i czas.
