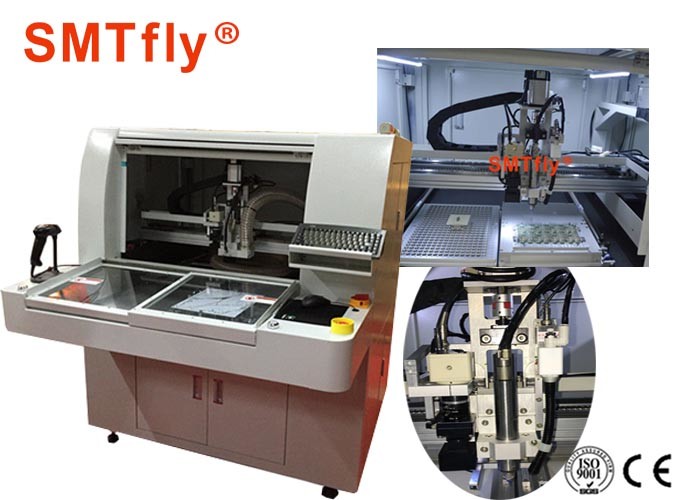

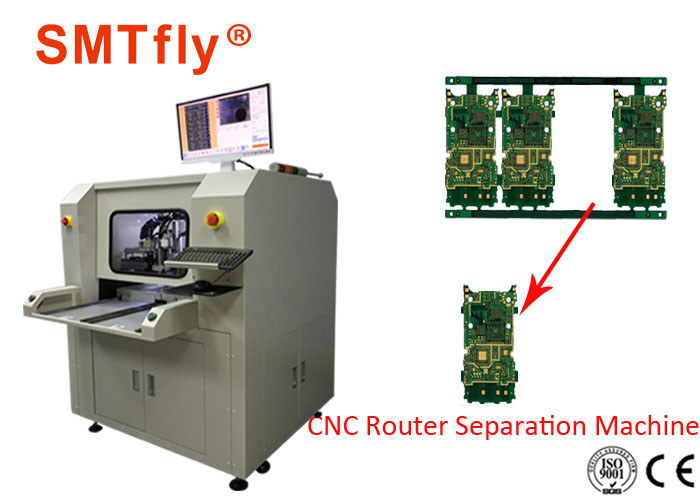

PWB Separator - wysokowydajny sprzęt do izolowania obwodów drukowanych PCB
Szybka i wydajna izolacja PCB
Rozważając liczne dostępne metody izolowania PCB, trudno jest zdecydować, która z nich jest najlepsza.W ChuangWei proponujemy, aby nasze routery PCB były najbardziej wydajnym i najszybszym sposobem na pojedyncze PCB.Do bezstresowej depanelizacji używamy frezu, który minimalizuje obciążenie komponentów, dzięki czemu utrzymuje je w stanie nienaruszonym i sprawnie działa.System regulacji wiertła automatycznie przesunie się do 5 różnych poziomów głębokości, co ograniczy wymianę wierteł.Prędkość cięcia frezu wynosi maksymalnie 50 mm na sekundę, podczas gdy prędkość przesuwu wynosi maksymalnie 800 mm na sekundę.Nasze plotery do PCB zawierają również wysokoobrotowe wrzeciono, które utrzyma precyzję, jednocześnie przyspieszając proces.Rama z pewnością wytrzyma precyzyjne śruby kulowe zastosowane na osi X, Y, Z i będzie szybka dzięki silnikowi wrzeciona, który wytwarza obroty do 60 000 obr./min.
Elastyczne projekty paneli są łatwe do wykonania dzięki różnym wzorom cięcia dostępnym na routerach.System odsysania kurzu oparty na uchwytach, zastosowany od spodu, zapewnia, że podczas izolowania PCB nie wystąpią przesunięcia ani wypaczenia.

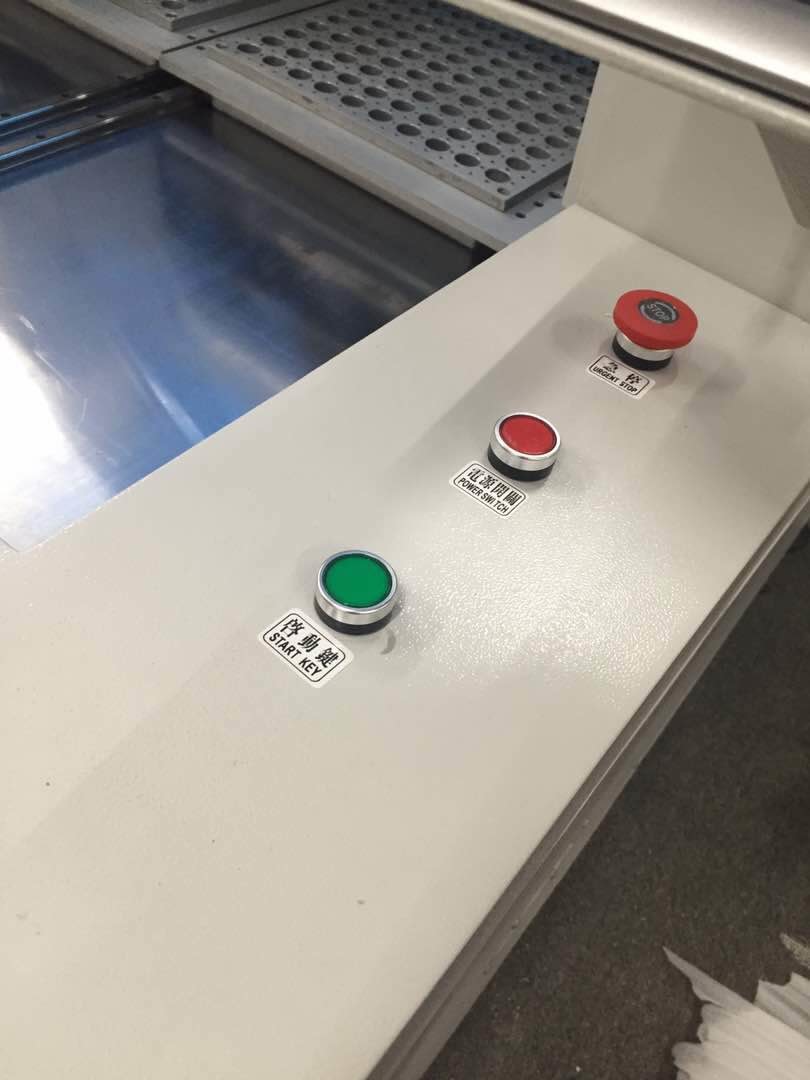

Nasze routery PCB są nie tylko wydajne i szybkie, ale także bardzo łatwe w obsłudze.Separację PCB można rozpocząć na naszych maszynach za pomocą prostego dotknięcia zewnętrznego przycisku.Oprogramowanie do przetwarzania obrazu ułatwia programowanie określonych ścieżek cięcia za pomocą technologii „wskaż i kliknij”.Wbudowana kamera CCD umożliwia automatyczną kompensację wyrównania, dzięki czemu depanelizacja jest jeszcze bardziej bezproblemowa.Zaprojektowane z myślą o łatwym dostępie i naprawach, nasze maszyny są również łatwe w utrzymaniu.
Skuteczność naszych routerów nie podlega dyskusji.Szybkie, wydajne, łatwe w obsłudze i bardzo łatwe w utrzymaniu — nietrudno zauważyć, że nasze routery są cennym atutem ze względu na niski koszt, z jakim się wiążą.
Specyfikacja
| Model | CW-F01 |
| Standardowy obszar roboczy | 320*320mm |
| Moc | 220V, 4.2KW |
| Powtarzalność manipulatora | ±0,02mm |
| Rezolucja | ± 0,01 mm |
| Pozycjonowanie planszy | Podwójna stacja robocza z uchwytem gniazdowym lub uchwytem kołkowym |
| Lokalizacja panelu | Zlokalizowany przez otwory narzędziowe lub krawędzie PCB |
| Ładowanie | podręcznik |
| Rozładunek | podręcznik |
| Rozmiar panelu | 320*320mm (standard) |
| Grubość panelu | 0,5-3,5 mm |
| Silnik wrzeciona | Wrzeciono gwiazda poranna o mocy 0,5 kW |
| Zmiana narzędzia | podręcznik |
| System filtracji pyłu | Odkurzacz 3KW |
| System wizyjny | Kamera wideo CCD o wysokiej rozdzielczości |
| Programowanie | Wspomagane wzrokowo nauczanie manualne punkt-punkt |
| Funkcja edycji | Wspomaganie widzenia podczas pracy na sucho/tryb pracy testowej |
| Ciężar maszyny | 500 kg |
| Wymiar maszyny | 113*140*108 cm |
Jeśli potrzebujesz maszyny do depanelowania routerów PCB, zapraszamy do kontaktu z nami:
E-mail: s5@smtfly.com i sales@dgwill.com
Wechat/whatsapp:+86 136 8490 4990
