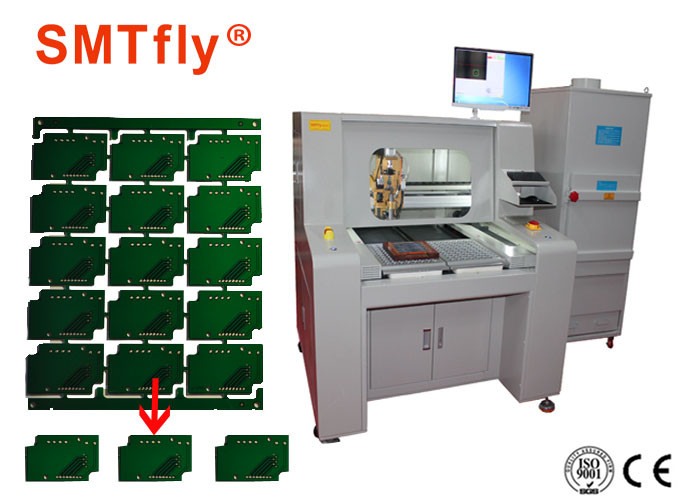

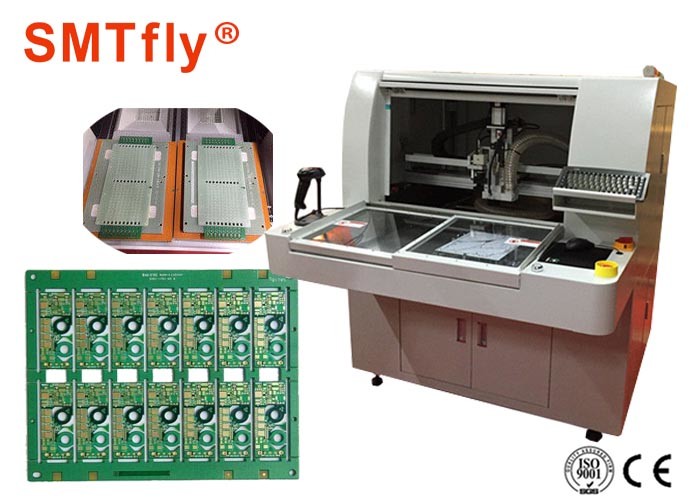

Inline PCB Router Machine / PCB Depaneling Router z wrzecionem KAVO
1. Router depanelizatora PCB Lista części
| I. Sprzęt | |
| WRZECIONO | Wrzeciono KAVO |
| CCD | Kamery przemysłowe z linii Sony 520 |
| OBIEKTYW | Komputerowy EX2C |
| Śruba | Import śrub kulowych TBI Precision |
| Przewodnik | HIWIN poszerzenie Zaimportowana prowadnica liniowa |
| SILNIK | Seria JiaBao LCF |
| KARTA STEROWANIA WE/WY | HFC PCI-9074 |
| KARTA KONTROLI KIEROWCY | HFC PCI-9074 |
| KARTA WE/WY | PCI-9074-64szt/-38szt |
| Czyszczenie statyczne | Seria STATIC-ST401A |
| Komputer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interfejs maszyny | AOC LCD17", mysz Logitech |
| 2.oprogramowanie | |
| Układ sterowania | Windows XP Professional (Service3,v.3244) |
| GUI operacji | Angielski Windows XP |
| Edycja programu | W linii |
| System wizyjny | Przesunięcie CCD AOTU |
| Układ sterowania | Wersja F 1.2.88 |
2. Router depanelatora PCB Parametry
| Ogólny | |
| Wymiary (szer. * głęb. * wys.) | 1370 mm * 1650 mm * 1450 mm |
| Waga | 650 kg |
| Przesunięcie wysokości | 60~110mm |
| Manipulator | |
| Typ silnika | Seria JiaBao |
| Powtarzalność pozycjonowania | 0,001 mm |
| Obszar roboczy osi (maks.) | 830mm*580mm*50mm |
| Stanowisko pracy | |
| Mocowanie PCB | standard, specjalizacja, |
| Ładowanie/rozładowywanie PCB | podręcznik |
| Rozmiar PCB (maks.) | 320*320mm |
| Grubość PCB (maks.) | 5mm |
| Mocowanie | |
| Mocowanie sztywności | Użyj oprawy klienta |
| Mocowanie mocowania | maszyneria |
| Silnik wrzeciona | |
| Moc | 150W |
| Wrzeciono | 60000 obr/min |
| Chronić | chłodzenie własne/wiatrowe |
| Zmień frez | Specjalizacja |
| Możliwość routingu | |
| Prędkość cięcia (maks.) | 80mm/s |
| Prędkość jazdy (maks.) | 2500mm/s |
| Precyzja cięcia | 0,01 mm |
| System próżniowy | |
| Moc próżni | 3,5 kW AC 380 V |
| Próżnia | pion |
| Narzędzia | |
| Moc | 2,0 kW AC380V |
| Dopływ powietrza | 4-6 kg/cm2 |
| Programowanie | |
| Edycja programu | W linii |
| Edycja funkcji | Linia, łuk, okrąg, krzywa U |
| Przechowywanie programu | dysk twardy |
| System wizyjny | SONE kolor CCD |
| przesunięcie frezu | AUTOMATYCZNY |
| Konfiguracja próżni | AUTOMATYCZNY |
| Monitory operacyjne | |
| Wskaźnik | Wskaźnik Stan maszyny |
| kontrola narzędzia | Żywotność narzędzia do automatycznego wykrywania, wykorzystanie testowania czasu |
| Ochrona silnika | Mają funkcję ochrony przed przegrzaniem, przeciążeniem, niskim napięciem; |
| kontrola przeładowania silnika | Mają przeciążenie, linia jest normalna, funkcja ochrony przed niskim napięciem; |
| Czas użytkowania narzędzia | Automatyczna detekcja żywotności narzędzia, |
| Statystyka danych | Oddzielny model płytki, liczenie oddzielające, różne metody liczenia |
| Zapis błędów | Oprogramowanie automatycznie rejestruje wszystkie alarmy w pamięci maszyn |
| III.Precyzja | |
| Dokładność osi | 0,001 mm |
| Precyzja cięcia | 0.1mm |
| IV.Bezpieczeństwo | |
| Ochrona obszaru roboczego | Z czterema uszczelnionymi zabezpieczeniami |
| Czujnik drzwi | Czujnik mikroprzełącznika drzwi bezpieczeństwa przednich i tylnych (opcja) |
| Przycisk zatrzymania awaryjnego |
3. Router depanelizatora PCB Wrzeciono KAVO
4. Router depanelizatora PCBOdkurzacz
5. Szybka i wydajna izolacja PCB
Rozważając wiele dostępnych metod izolacji PCB, trudno jest zdecydować, która z nich jest najlepsza.W ChuangWei proponujemy, aby nasze routery PCB były najbardziej wydajnym i najszybszym sposobem na pojedyncze PCB.W celu bezstresowej depanelizacji wykorzystujemy frez, który minimalizuje obciążenie komponentów, dzięki czemu są one nienaruszone i działają sprawnie.System regulacji bitów frezarki automatycznie przesunie się do 5 różnych poziomów głębokości, co ograniczy wymianę bitów.Prędkość skrawania frezu wynosi maksymalnie 50 mm na sekundę, podczas gdy prędkość przesuwu wynosi maksymalnie 800 mm na sekundę.Nasze plotery do PCB zawierają również wysokoobrotowe wrzeciono, które utrzyma precyzję, jednocześnie przyspieszając proces.Rama z pewnością wytrzyma precyzyjne śruby kulowe zastosowane na osi X, Y, Z i będzie szybka dzięki silnikowi wrzeciona, który wytwarza obroty do 60 000 obr./min.
