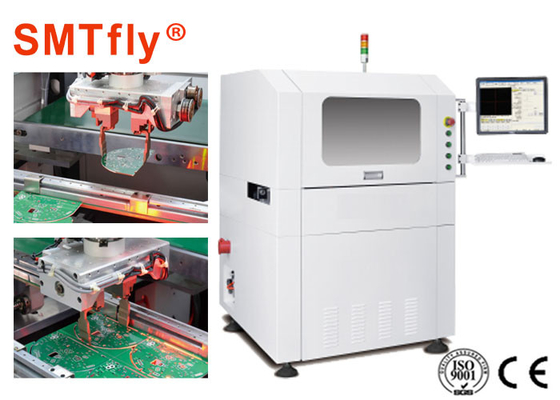

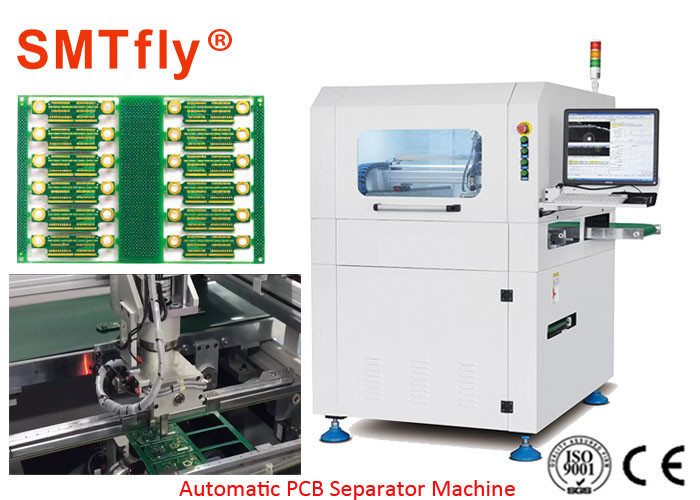

Inline PCB Router Depaneling PCB z przyjaznym dla użytkownika systemem obsługi, PCB De-panel CW-F03
Płytka drukowana on-line, która jest specjalnie używana do cięcia komponentów PCBA (panelu) na oddzielne części, z konstrukcją montowaną na szynie bez cięcia przyrządem.Może być natychmiast wprowadzony do produkcji.Dzięki statycznemu monitorowaniu ESD, informowaniu o naprężeniu skrawania i automatycznej wymianie narzędzi, może osiągnąć maksymalną prędkość 60000 obrotów.System sterowania opracowany na podstawie naszego systemu RM może zapewnić szybkie i dokładne programowanie klienta.
Specyfikacja:
| Model | CW-F03 |
| Rozmiar maszyny | 1000*1200*1533mm |
| Waga | Około 1900 kg |
| Maksymalny rozmiar PCB | 350*350mm |
| Grubość PCB | 0,4-6 mm |
| Wysokość transmisji | 900±50mm |
| Kierunek transmisji | Lewo -> Prawo |
| Prędkość transmisji | 1500 mm / s (maks.) / regulowany |
| Typ płyty podającej | Prowadnica transportowa typu sekcyjnego |
| Regulacja szerokości szyny | Automatyczny |
| Sygnał komunikacyjny górnego i dolnego komputera | SMEMA |
| Pozycjonowanie PCB | Zacisk górnej i dolnej szyny prowadzącej |
| System kompletacji | Obrotowy system mocowania 360°;Maksymalnie 2 grupy ssawek podciśnieniowych, maksymalnie 4 grupy transporterów taśmowych ESD/przesyłania paneli wsadowych |
| Wrzeciono tnące/prędkość | Niemcy KAVO, 60 000 obr./min |
| Typ chłodzenia | Kompresja powietrza |
| Monitorowanie ESD | TAk |
| Automatyczna zmiana narzędzia | TAk |
| Informacja zwrotna o stresie cięcia | TAk |
| Sprawdź zerwanie ostrza | TAk |
| Prędkość cięcia | 1-200mm/s |
| Dokładność cięcia | ±0,5 mm |
| Powtórz dokładność pozycjonowania | ± 0,01 mm |
| Skoordynuj prędkość poruszania się | 1000mm/s |
| Typ płyty | Transport taśmowy ESD / jednostka przekazująca panel wsadowy |
| Rodzaj zbiórki odpadów | Poza torem |
| Programowanie procedur | Program do importu/edycji rysunków GERBER za pomocą systemu wizualnego |
| Dopływ powietrza | 5-8 kg/cm2 |
| Zasilacz | AC380V±5%, 50/60Hz, 3KW |
Cechy:
1. Automatyczna zmiana narzędzia
2. Monitorowanie ESD
3. Cięcie informacji zwrotnej na temat stresu
4. Automatyczny tryb produkcji
5. Powiązanie między funkcją statystyczną SPC a systemem zarządzania klienta-ERP
6. Może być wyposażony w funkcję przeciwwybuchową odkurzacza
Zalety:
System cięcia o wysokiej niezawodności
Niemcy Szybka oś główna KAVO o maksymalnej prędkości 60000 obrotów, wyposażona w statyczne monitorowanie napięcia ESD oraz funkcje sprzężenia zwrotnego naprężenia skrawania i automatycznej wymiany narzędzi.
System superwizji

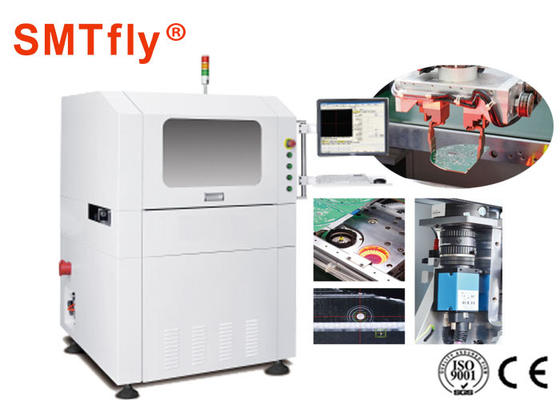

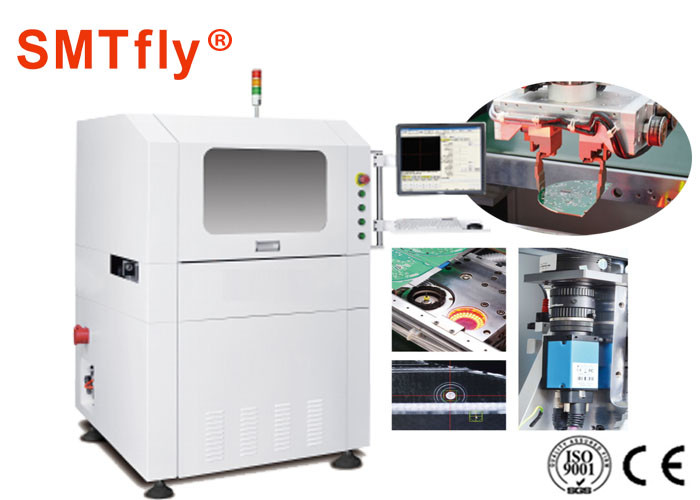

Precyzyjny maszynowy system wizyjny, na który składa się niemiecka wyobrażona kamera przemysłowa, soczewka Moritex oraz źródło światła na poziomie pomiarowym;to
obsługuje wszystkie funkcje kalibracji, kompensacji i pozycjonowania maszyny, charakteryzując się wysoką stabilnością i zdolnością zapobiegania zakłóceniom.
Automatyczny zmieniacz narzędzi
Standardowy zmieniacz narzędzi obsługuje trzy rodzaje narzędzi 3,175 mm, z których każdy ma pojemność ładowania od góry 10 sztuk.Jest połączony z precyzyjnym systemem mocowania i systemem podnoszenia;trzy osie -X1,Y1 i Z1 mechanizmu tnącego mogą realizować wymianę narzędzi.
System przekazywania panelu ESD ATPD
Rozwiązanie przekazywania paneli 1: przecięta płytka drukowana zostanie dostarczona przez system zaciskowy do pasowej linii transmisyjnej, a następnie wysłana linią transmisyjną ESD za pośrednictwem maszyny do linii montażowej lub zostanie odebrana i załadowana do skrzynki produktu za pomocą niestandardowego rozwiązania manipulatora.
Rozwiązanie dotyczące przekazywania paneli 2: użyj jednostki przekazującej panele wsadowe ARM-1 zdemontuj taśmę transmisyjną z maszyny, włóż jednostkę przekazującą panele od tyłu maszyny i bezpośrednio załaduj panel do pudełka blistrowego w ARM-1 poprzez system zaciskowy.Rozwiązanie cechuje prostota i wygoda.
Niezawodny system chwytaków PCB
Idealne rozwiązanie bez przycinania;Zakres wielkości mocowania PCB wynoszący 2 mm, urządzenie odbierające może realizować szybkie ładowanie / przesyłanie, zapewniając wysoką stabilność i niski koszt.
