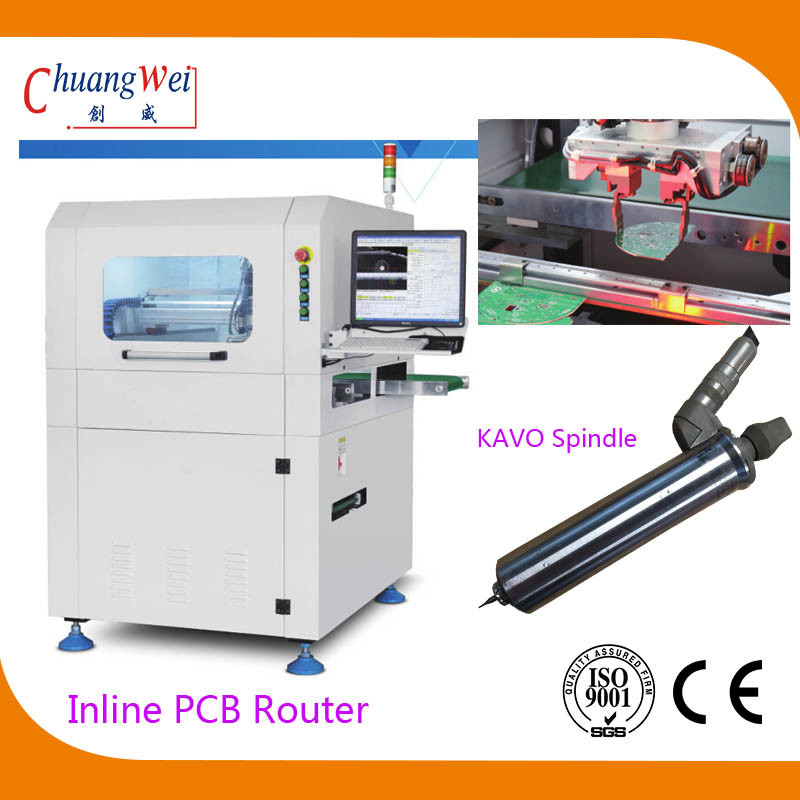

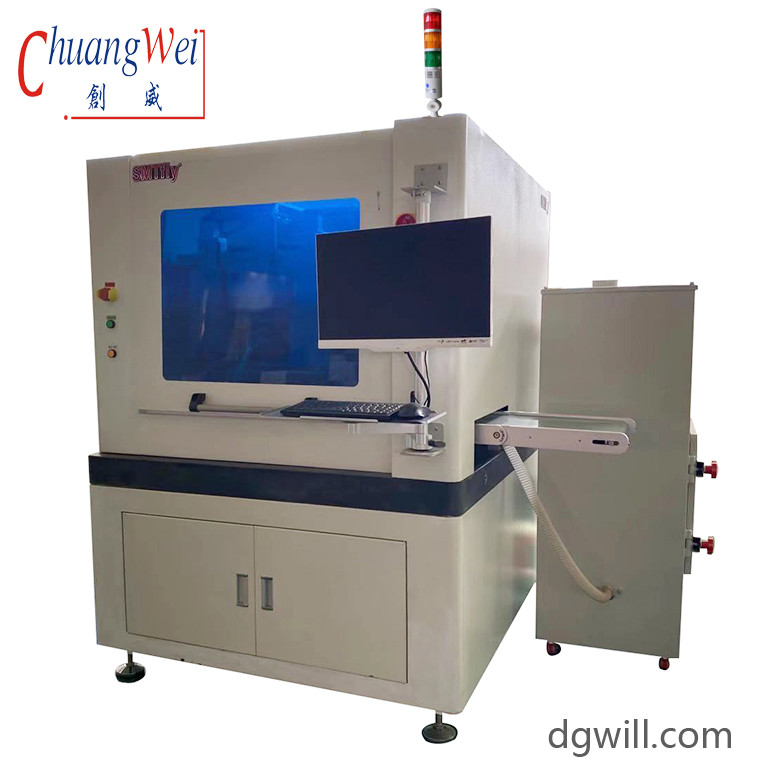

High Precision Inline PCB Depaneling Router z spindlem KAVO 60000RPM, CW-F03
PCB w trybie on-line, który jest specjalnie stosowany do cięcia komponentów PCBA (panele) na oddzielne części, z strukturą zamontowaną na szynach bez cięcia jig. Może być wprowadzony do produkcji natychmiast.Wyposażone w monitorowanie statyczne ESD, obniżając napięcie i automatycznie zmieniając narzędzia, może osiągnąć maksymalną prędkość 60000 obrotów.System sterowania opracowany na podstawie naszego systemu RM może zapewnić szybkie i dokładne programowanie klienta.
Charakterystyka:
1Automatyczna zmiana narzędzi
2. Monitoring ESD
3.Ograniczenie własnej informacji zwrotnej
4.Tryb produkcji automatycznej
5.Związek między funkcją statystyczną spc a zarządzaniem klientamisystem-ERP
6.Może być wyposażony w urządzenia przeciwwybuchowefunkcja odkurzacza
System cięcia o wysokiej niezawodności
Niemcy KAVO szybka oś główna o maksymalnej prędkości obrotowej 60000 obrotów, wyposażona w monitorowanie napięcia statycznego ESD oraz funkcje zwrotnego obciążenia cięcia i automatycznej wymiany narzędzi.
Specyfikacja:
| Model | CW-F03 |
| Wielkość maszyny | 1000*1200*1533 mm |
| Waga | Około 1900 kg |
| Maksymalny rozmiar PCB | 350*350 mm |
| Grubość PCB | 00,4-6 mm |
| Wysokość przekładni | 900±50 mm |
| Kierunek transmisji | Lewa -> Prawa |
| Prędkość transmisji | 1500 mm/s (maksymalnie) /regulowane |
| Rodzaj płytki podawczej | Ścieżka przewodnia typu sekcji |
| Dostosowanie szerokości szyny | Automatyczne |
| Sygnał komunikacyjny komputerów górnych i dolnych | SMEMA |
| Pozycjonowanie PCB | Przyciskanie górnej i dolnej szyny kierowniczej |
| System zbierania | 360° system zacisku obrotowego; maksymalnie 2 grupy dyszek do ssania próżniowego, maksymalnie 4 grupy zespołów transportowych pasów ESD/panele przesyłowe partii |
| Węzeł cięcia/prędkość | Niemcy KAVO, 60 000 obr./min |
| Rodzaj chłodzenia | Sprężenie powietrza |
| Monitorowanie ESD | - Tak, proszę. |
| Automatyczna zmiana narzędzia | - Tak, proszę. |
| Ograniczenie oddziaływania stresu | - Tak, proszę. |
| Sprawdź przełamanie ostrza | - Tak, proszę. |
| Prędkość cięcia | 1-200 mm/s |
| Dokładność cięcia | ±0,5 mm |
| Dokładność pozycjonowania | ± 0,01 mm |
| Prędkość ruchu koordynowana | 1000 mm/s |
| Rodzaj tablicy | Jednostka transportowa pasów ESD/panele przesyłowe partii |
| Rodzaj zbierania odpadów | Z drogi. |
| Programowanie procedur | GERBER Import/Edycja rysunków za pomocą systemu wizualnego |
| Zaopatrzenie w powietrze | 5-8 kg/cm2 |
| Zasilanie | AC380V±5%, 50/60Hz, 3KW |
System superwidzenia
Precyzyjny system obrazu maszynowego, który składa się z niemieckiej kamery przemysłowej, obiektywu Moritex i źródła światła na poziomie pomiarowym;
obsługuje wszystkie funkcje kalibracji, kompensacji i pozycjonowania maszyny, posiada wysoką stabilność i zdolność przeciwdziałania zakłóceniom.
Wysokiej niezawodności system uchwytów PCB
Doskonałe rozwiązanie bez cięcia jig; rozmiar zaciskania PCB wynosi 2 mm, urządzenie odbierające może realizować wielokrotne ładowanie / ładowanie, charakteryzujące się wysoką stabilnością i niskimi kosztami.
System przekazywania danych z paneli ESD ATPD
Rozwiązanie 1: wycięty PCB zostanie dostarczony za pomocą układu zaciskowego do linii przesyłowej pasa, a następnie przesłany przez linię przesyłową ESD za pośrednictwem maszyny do linii montażowej,lub być podniesione i załadowane do pudełka produktu przez dostosowane rozwiązanie manipulator.
Rozwiązanie do przekierowywania paneli 2: użyj jednostki przekierowywania paneli ARM-1, demontaż linii przesyłowej pasa z maszyny, wprowadzenie jednostki przekierowywania paneli z tyłu maszyny,i bezpośrednio załadować panel do pudełka blistra w ARM-1 za pośrednictwem układu mocowaniaRozwiązanie to prostoty i wygody.
