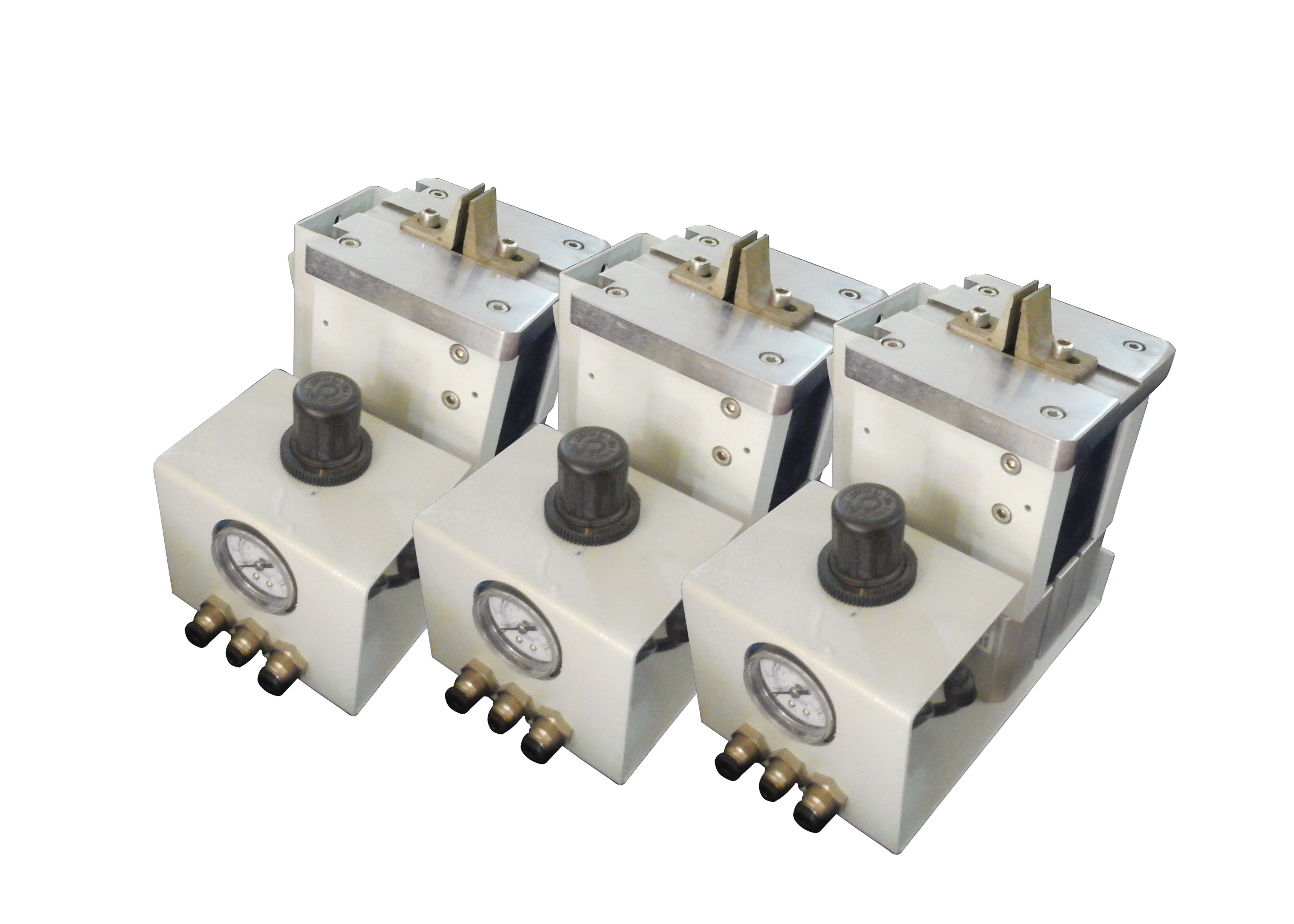

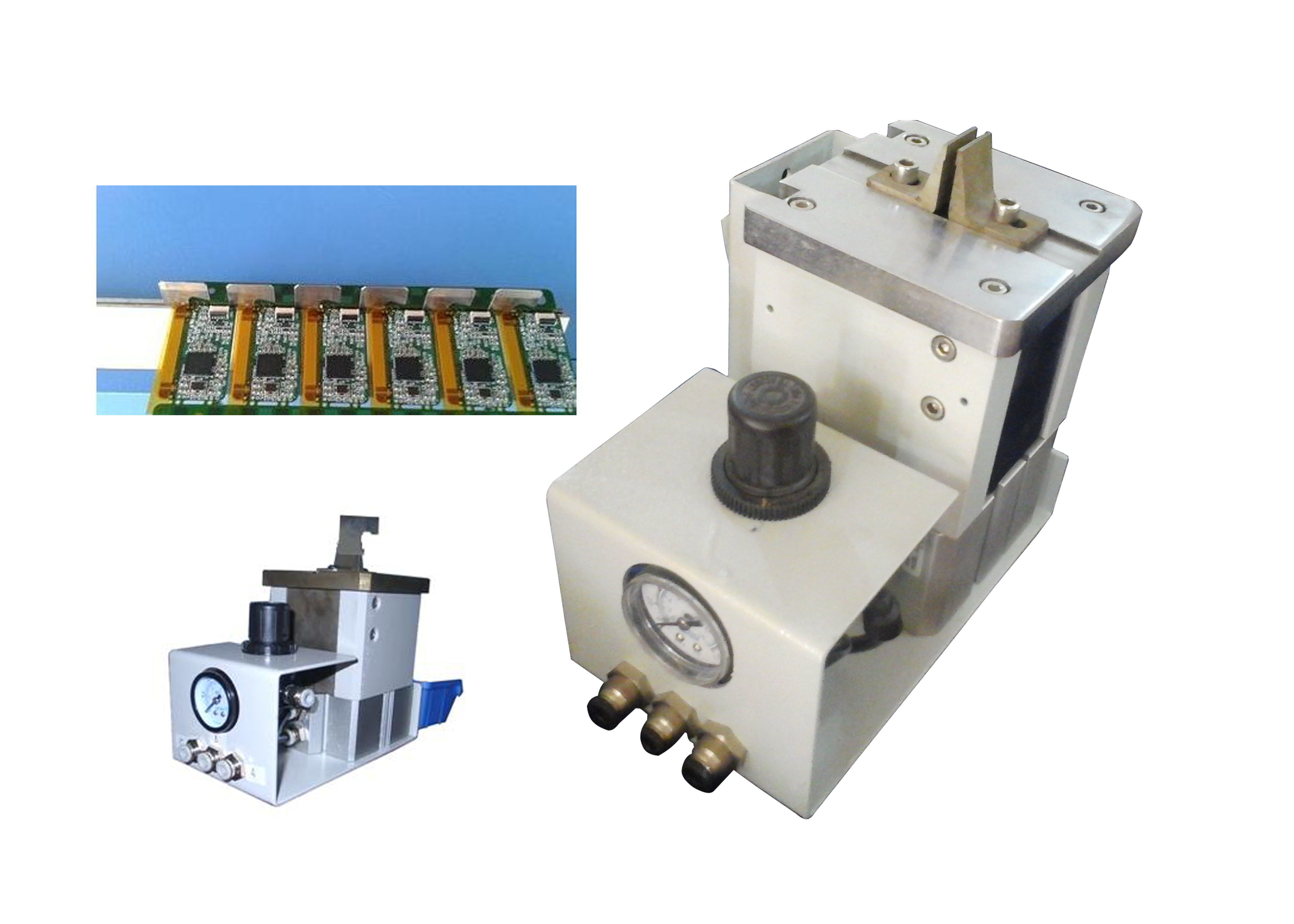

Off-cut PCB, pneumatyczny wycinak pneumatyczny z pojedynczą płytką PCB i punkt połączenia PCB
Dane techniczne maszyny do rozdrabniania płytek PCB:
| Czasy skoku akcji | 12 razy/min |
| Ciśnienie robocze suchego powietrza | 0,50-0,70 MPa |
| Skok slajdu | 2 mm |
| Masa maszyny do rozdrabniania płytek PCB | 2 kg |
| Rozmiar maszyny do rozdrabniania płytek PCB | 280x105x185mm |
Cechy maszyny do rozdrabniania płytek PCB:
1, wszystkie sterowanie pneumatyczne, łatwe w obsłudze
2, nadaje się do rozcinania różnych punktów połączeń PCB
3, praca z ostrzem haka, kształt ostrza haka można dostosować;
4, wygoda wymiany ostrza haka;
5, ostrze hakowe do ostrza typu "T" lub "L";
6, mały rozmiar, nie uszkadza części PCB i podłoża PCB;
Bezpieczna praca z wycinaczem płytek PCB SMTfly-LT
Płytka drukowana jest wsuwana z wyfrezowanym rowkiem na ostrze i umieszczana na matrycy.Odpad jest wciągany pod ostrze.Po naciśnięciu przełącznika nożnego ścinki są wycinane, a odpady są gromadzone wewnątrz maszyny.
„T”-ostrze
Dzięki ostrzu w kształcie litery T można wycinać skrawki z prawej i lewej strony ostrza bez obracania płytki drukowanej.
„L”-ostrze
Ostrze w kształcie litery L będzie używane w przypadku niewielkich odległości między nacięciami
Matryca
**************************************************
