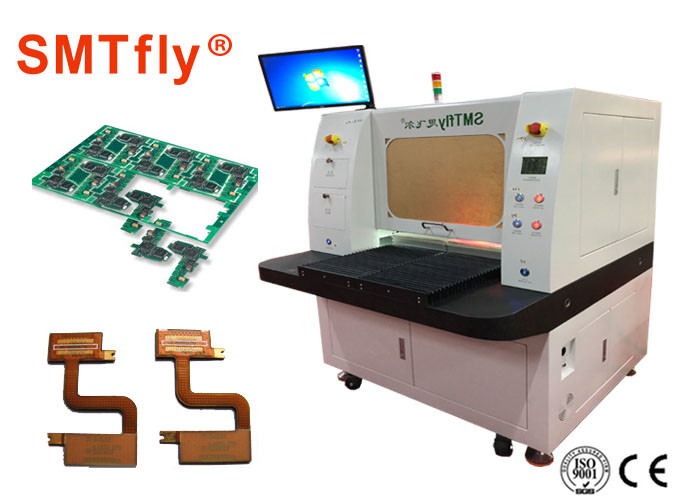

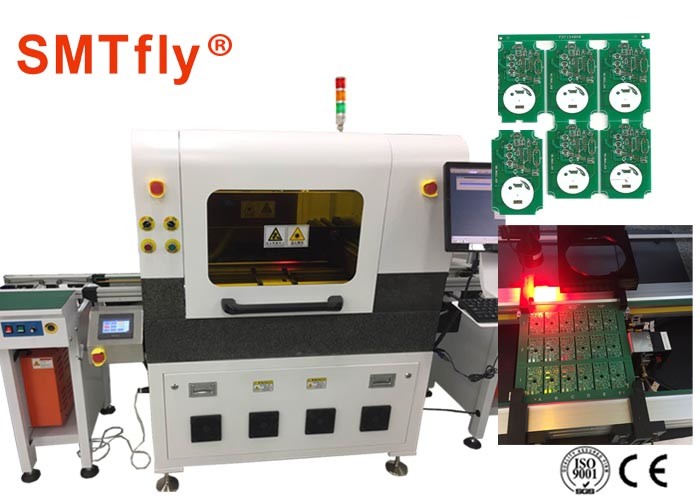

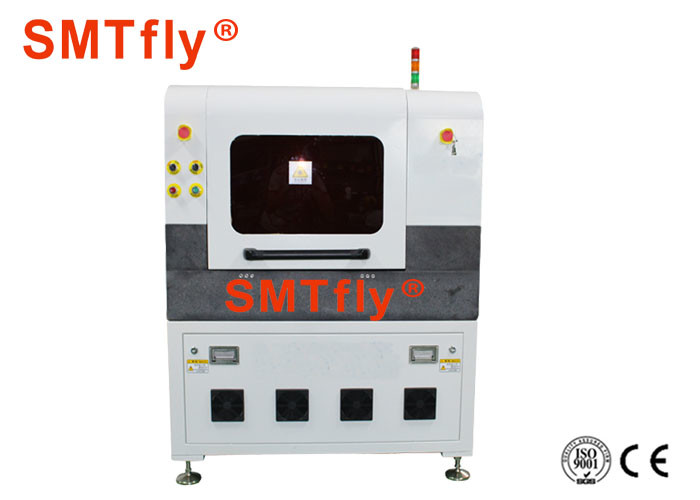

Separator laserowy UV o mocy 17 W do precyzyjnego cięcia złożonych konturów

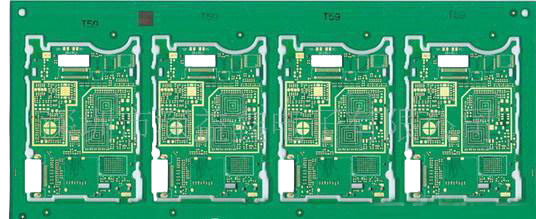

Maszyny i systemy laserowe do depanowania (singulation) PCB zyskują na popularności w ostatnich latach.Mechaniczna depanalizacja/singulacja odbywa się za pomocą metod frezowania, sztancowania i cięcia w kostkę.Jednak w miarę jak płyty stają się mniejsze, cieńsze, elastyczne i bardziej wyrafinowane, metody te powodują jeszcze większe naprężenia mechaniczne części.Duże płyty z ciężkim podłożem lepiej absorbują te naprężenia, podczas gdy te metody stosowane w przypadku coraz bardziej kurczących się i złożonych płyt mogą powodować pękanie.Przynosi to niższą przepustowość, wraz z dodatkowymi kosztami narzędzi i usuwania odpadów związanych z metodami mechanicznymi.

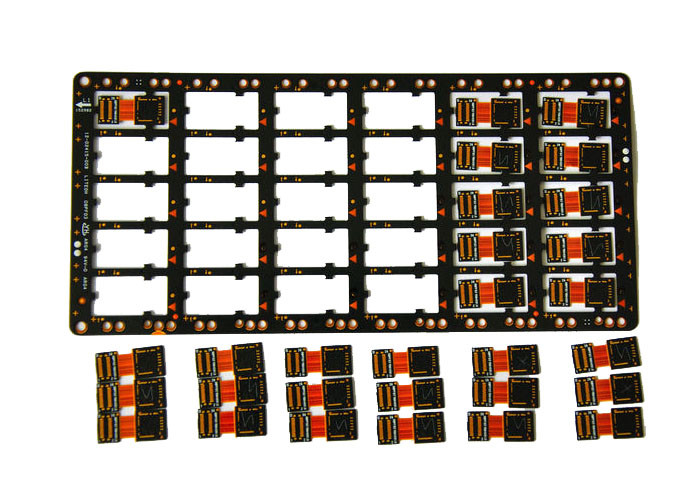

Coraz częściej w branży płytek drukowanych można znaleźć elastyczne obwody, które również stanowią wyzwanie dla starych metod.Na tych płytach znajdują się delikatne systemy, a metody nielaserowe mają trudności z ich cięciem bez uszkodzenia wrażliwych obwodów.Wymagana jest bezkontaktowa metoda depanelowania, a lasery zapewniają bardzo precyzyjny sposób izolowania bez ryzyka ich uszkodzenia, niezależnie od podłoża.
Specyfikacja
| Klasa lasera | 1 |
| Maks.obszar roboczy (X x Y x Z) | 300 mm x 300 mm x 11 mm |
| Maks.obszar rozpoznawania (X x Y) | 300mm x 300mm |
| Maks.rozmiar materiału (X x Y) | 350 mm x 350 mm |
| Formaty wprowadzania danych | Gerber, X-Gerber, DXF, HPGL, |
| Maks.prędkość strukturyzacji | Zależy od aplikacji |
| Dokładność pozycjonowania | ± 25 μm (1 Mil) |
| Średnica skupionej wiązki laserowej | 20 μm (0,8 mln) |
| Długość fali lasera | 355 nm |
| Wymiary systemu (szer. x wys. x gł.) | 1000mm * 940mm *1520 mm |
| Waga | ~ 450 kg (990 funtów) |
| Warunki pracy | |
| Zasilacz | 230 VAC, 50-60 Hz, 3 kVA |
| Chłodzenie | Chłodzony powietrzem (chłodzenie wewnętrzne woda-powietrze) |
| Temperatura otoczenia | 22 °C ± 2 °C @ ± 25 μm / 22 °C ± 6 °C @ ± 50 μm (71,6 °F ± 3,6 °F @ 1 mila / 71,6 °F ± 10,8 °F @ 2 mil) |
| Wilgotność | < 60% (bez kondensacji) |
| Wymagane akcesoria | Jednostka wydechowa |
Dlaczego my
1.Inżynierowie dostępni do obsługi maszyn za granicą.
Inżynierowie mogą zostać wysłani do krajów za granicą w celu szkolenia maszyn i zaoferowania wsparcia technicznego.
2. Roczna gwarancja na maszyny z wyjątkiem akcesoriów.
Solidna konstrukcja ramy i japońskie stalowe ostrza uzyskały dobre oceny i uznanie przez klientów zamorskich.Części do wymiany w ramach gwarancji oferujemy bezpłatnie, klienci ponoszą jedynie koszty transportu.
3. Skuteczna obsługa klienta.
Wszyscy razem jesteśmy silniejsi i mądrzejsi niż ktokolwiek z nas z osobna.Aby odnieść sukces, musimy przyjąć odpowiedzialność, współpracować ze współpracownikami i departamentami, skutecznie komunikować się ze sobą, wzbudzać entuzjazm i uczestniczyć w podejmowaniu decyzji.Być łatwo osiągalnym dla klientów i udzielać szybkich odpowiedzi w celu rozwiązywania ich problemów i tworzenia wartości dla klientów
4. Dojrzała technika i prekursor do przetwarzania sprawia, że maszyny są wysokiej jakości.
Jako największa manufaktura w południowych Chinach mamy 12-letnie doświadczenie w maszynach do oddzielania PCB i maszynach do lutowania.router pcb
Nasz zespół badawczo-rozwojowy stale aktualizuje istniejące maszyny, aby sprostać trendowi rozwoju rynku
Aprobata CE
